Reduceerafdichtinzetstuk, metrisch 7 | 12,7 | 16

morepic-1

morepic-2

Reduceerafdichtinzetstuk, metrisch

Art.nr. 2029563 | EAN 4012195360599

Art.nr. / Type

Maat D1

Maat D2

Geschikt voor schroefdraad metrisch

Productbeschrijving

Productbeschrijving

Reduceert het afdichtbereik D van de wartel V-TEC VM en V-TEC VM L

Technische gegevens

Technische gegevens

Afdichtbereik D max.	7 mm
Afdichtbereik D min.	2,5 mm
Afm. H	8,1 mm
Binnendiameter	7 mm
Buitendiameter	12,7 mm
Dimensie	M16
Geschikt voor schroefdraad metrisch	16

Halogeenvrij	nee
Kleur	zwart
Maat D1	7 mm
Maat D2	12,7 mm
Materiaal	Rubbermengsel
Stijfsel	8,1 mm
Uitvoering	Overige

Alle typen

Alle typen

Type	Maat D1	Maat D2	Geschikt voor schroefdraad metrisch	Art.nr.	Aantal	kl. VKE
107CR VM 12	5 mm	8,9 mm	12	2029560	Stuks	50 Stuks
107CR VM 16	7 mm	12,7 mm	16	2029563	Stuks	50 Stuks
107CR VM 20	9 mm	16 mm	20	2029566	Stuks	50 Stuks
107CR VM 25	13 mm	20,7 mm	25	2029569	Stuks	50 Stuks
107CR VM 32	16 mm	25,7 mm	32	2029572	Stuks	25 Stuks
107CR VM 40	23 mm	33,7 mm	40	2029575	Stuks	25 Stuks
107CR VM 50	29 mm	41,7 mm	50	2029578	Stuks	25 Stuks
107CR VM 63	40 mm	54,8 mm	63	2029581	Stuks	25 Stuks

Downloads

Specificatieblad 107CR VM 16 / 2029563 , 0.20MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring EU Conformiteitsverklaring ,

Download

EU Conformiteitsverklaring EU Conformiteitsverklaring ,

Download

REACH Conformiteitsverklaring 107CR VM 16 / 2029563 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring 107CR VM 16 / 2029563 , 0.12MB , pdf

Download

Montagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf

Download

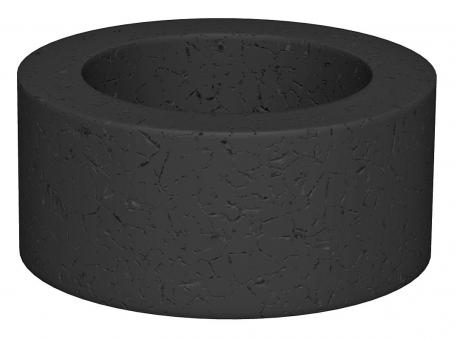

Productgrafiek 107CR VM 16 / 2029563, 50.81 kB, jpg

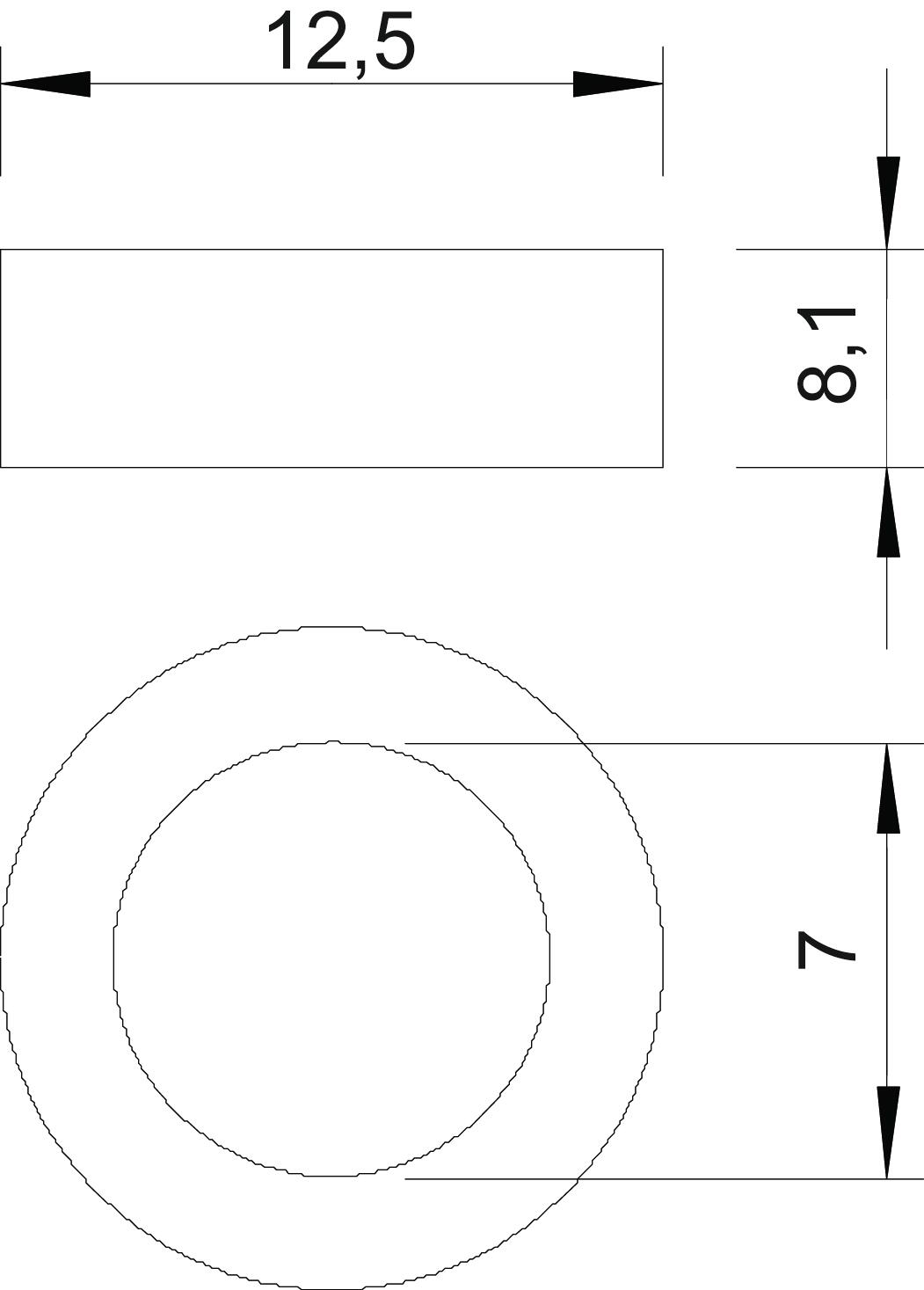

Dimensionale tekening 107CR VM 16 / 2029563, 48.69 kB, jpg
