Ring met groot oppervlak G 20 | 8,4 | 1,25 | M8

morepic-1

morepic-2

Ring met groot oppervlak G

Art.nr. 3403122 | EAN 4012195868217

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Sluitring met bijzonder grote buitendiameter.

Technische gegevens

Afmetingen

Afm. h	1,25 mm
Afmeting d max.	20 mm
Afmeting d min.	20 mm
Dimensie	M8,Ø20mm
Maat d	8,4 mm

Materiaal	Staal
Materiaaldikte	1,5 mm
Oppervlak	galvanisch verzinkt
Plaatdikte	0,06 in
Schroefdraad	M8

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M4 G15 G	15 mm	4,3 mm	1,2 mm	M4	3403025	Stuks	100 Stuks
WS M5 G20 G	20 mm	5,3 mm	1,2 mm	M5	3403041	Stuks	100 Stuks
WS M6 G20 G	20 mm	6,4 mm	1,25 mm	M6	3403076	Stuks	100 Stuks
WS M6 G25 G	25 mm	6,4 mm	1,2 mm	M6	3403084	Stuks	100 Stuks
WS M6 G30 G	30 mm	6,4 mm	1,3 mm	M6	3403092	Stuks	100 Stuks
WS M8 G20 G	20 mm	8,4 mm	1,25 mm	M8	3403122	Stuks	100 Stuks
WS M8 G25 G	25 mm	8,4 mm	1,2 mm	M8	3403130	Stuks	100 Stuks
WS M10 G30 G	30 mm	10,5 mm	1,5 mm	M10	3403165	Stuks	100 Stuks

Downloads

Specificatieblad WS M8 G20 G / 3403122 , 0.10MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring WS M8 G20 G / 3403122 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring WS M8 G20 G / 3403122 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring WS M8 G20 G / 3403122 , 0.12MB , pdf

Download

Productgrafiek WS M8 G20 G / 3403122, 16.90 kB, jpg

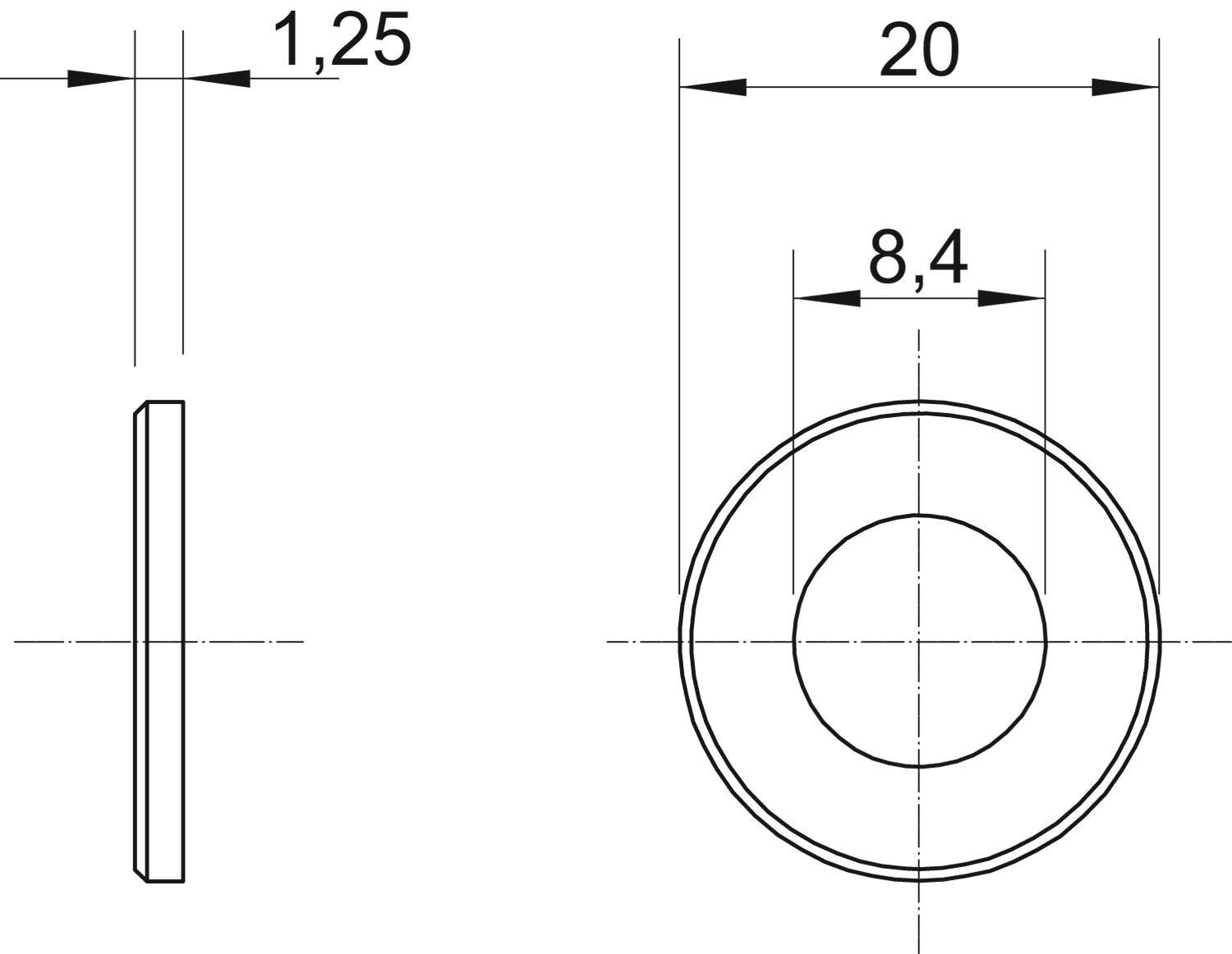

Dimensionale tekening WS M8 G20 G / 3403122, 62.77 kB, jpg

WS M8 G20 G / 3403122

3403122_KSTP1.stp, 17.74 kB
