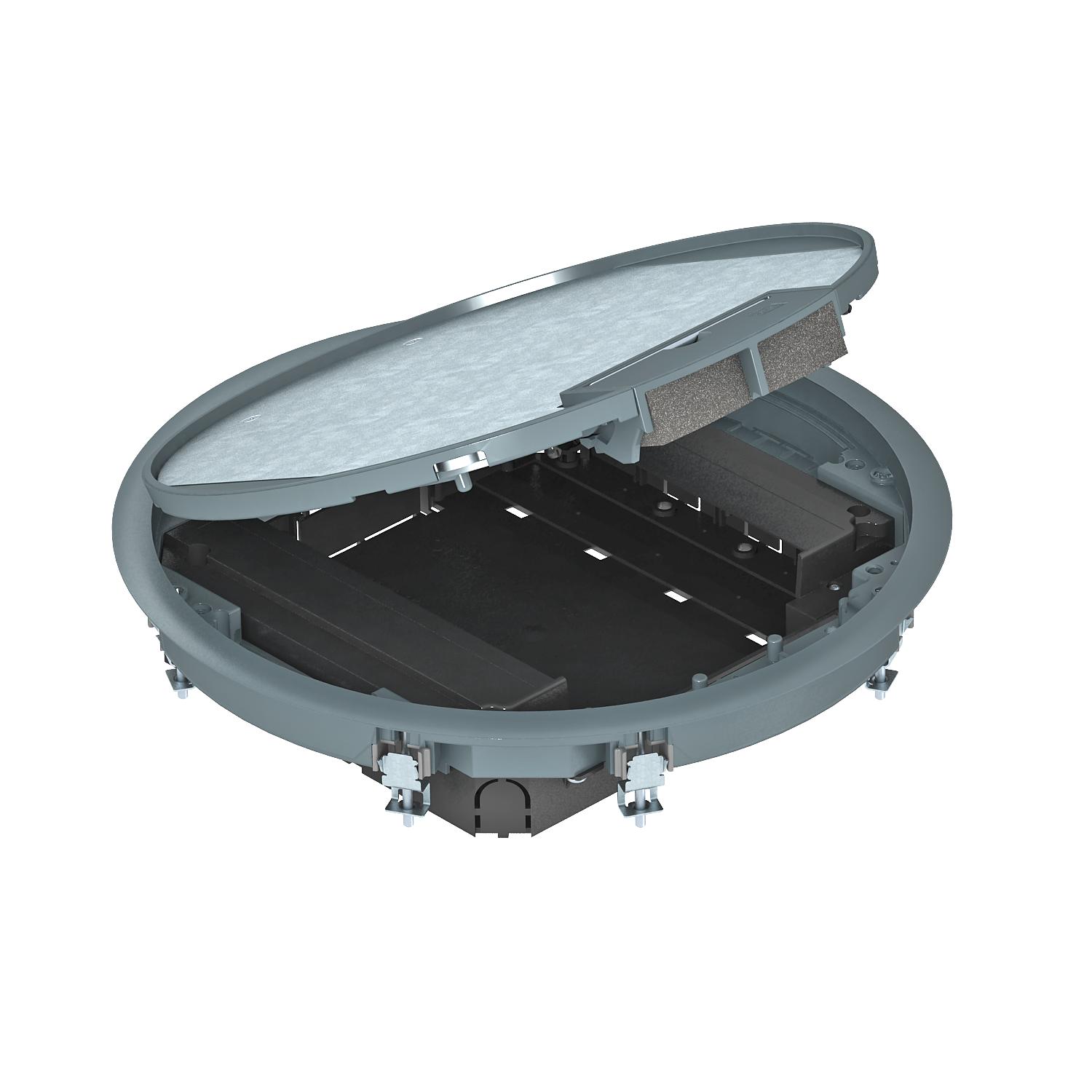

Ronde inbouweenheid voor dekvloerhoogte 55 mm
Art.nr. 7405047 | EAN 4012195674450
- Productbeschrijving
-
ProductbeschrijvingInbouweenheid GESR9 met een vaste hoogte van 55 mm voor de binnentoepassing. Met twee inbouwdozen voor verticale montage van Module 45-apparatuur en vier trekontlastingen. Voor de montage van Module 45-apparatuur zijn twee inbouwramen nodig.
De datamodules worden geïnstalleerd met een optionele montageplaat MPMT45.
De inbouweenheid is uitgerust met universele bevestigingsbeugels.
-
- Technische gegevens
-
Technische gegevens

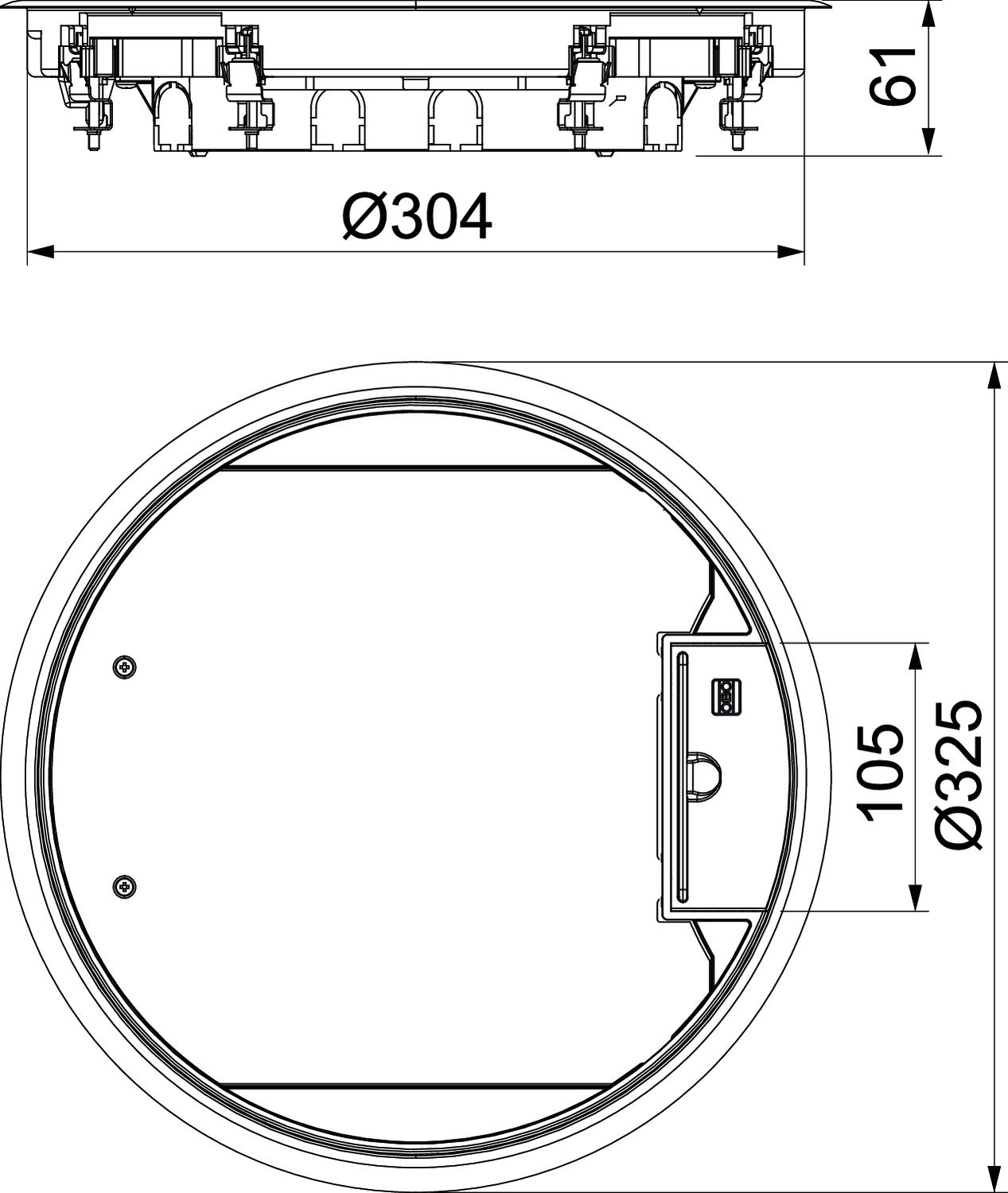

Aantal inbouwbare apparaten 8 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen nee Beschermraam vloerbekleding ja Breedte 325 mm Buitendiameter 325 mm Dikte vloerbedekking 5 mm Dimensie Ø325x61 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal ja Heavy-duty uitvoering nee Hoogte 61 mm Hoogte dekvloer min. 55 mm Inbouwdiameter 304 Inbouwdiepte 58 mm Kleur staalgrijs; RAL 7011 Lengte 325 mm Materiaal Polyamide Met uitsparing vloerbekleding nee Nominale maat voor inbouweenheden R9 Openingsmechanisme Handvat Uitvoering Rond Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 58 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Inbouwkader voor vier 1-voudige Module 45®-apparaten
MT45V 4 7408670 5 Stuks
Inbouwkader voor drie 1-voudige Module 45®-apparaten
MT45V 3 7408672 5 Stuks
Inbouwkader voor combinatie 3+1-voudige Module 45®-apparaten
MT45V 3+1 7408680 5 Stuks
Inbouwkader voor combinatie 2+2-voudige Module 45®-apparaten
MT45V 2+2 7408682 5 Stuks
Scheidingsschot voor moduledrager verticaal
MT45V TW 7408693 1 Stuks
Inbouwkader voor MT45V, voorgemonteerd met contactdoos met randaarde
MT45V 3 3WS V 7408697 1 Stuks
Montageplaat 2 x datamodule type C systeem 55
MPMT45 2C 7408705 1 Stuks - Downloads
-
Specificatieblad GESR9 55U V 7011 / 7405047 , 0.20MB , pdfGoedkeuring VDE-keurmerk GES 55 , 0.18MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
