Productbeschrijving

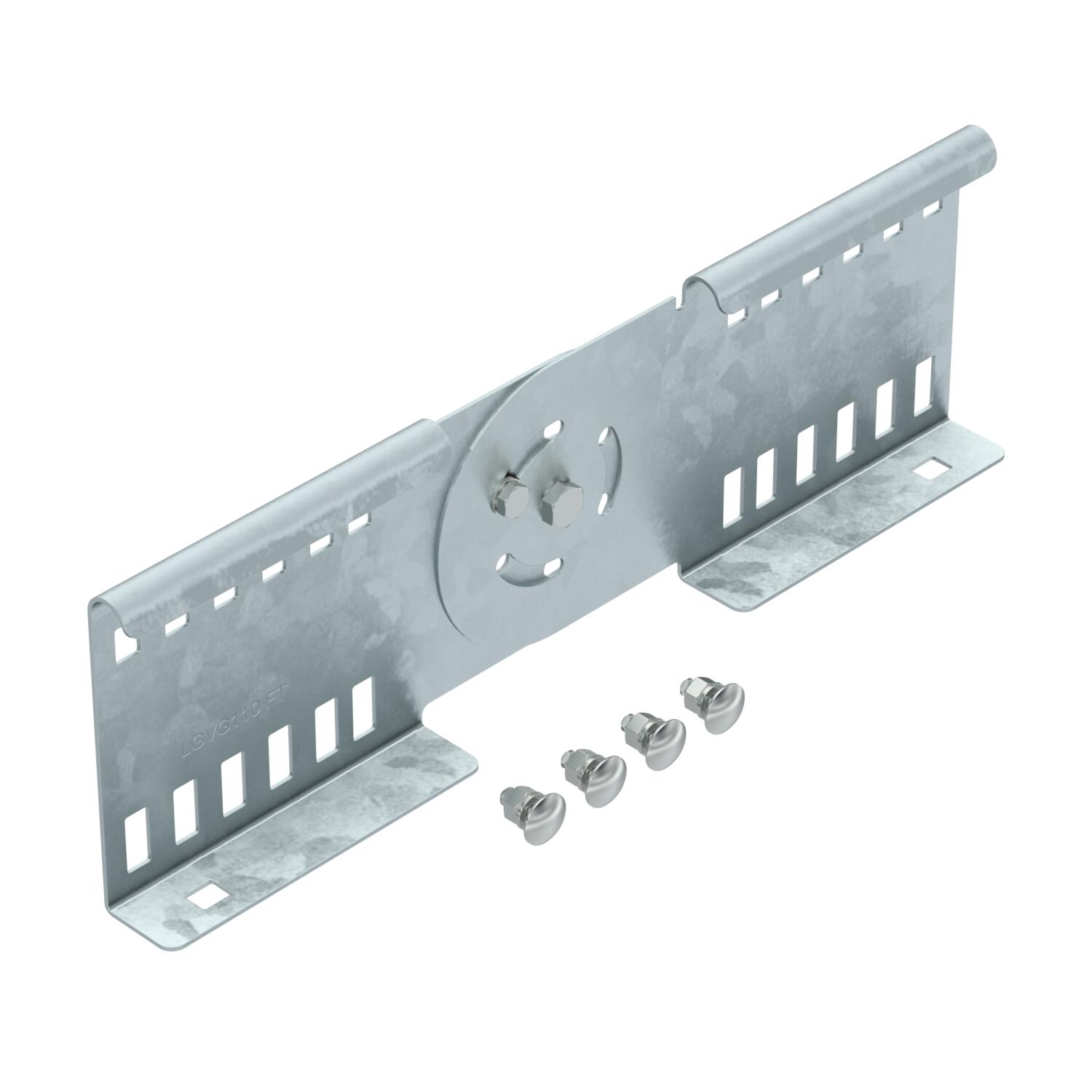

Scharnierverbinder als buitenverbinding voor de verbinding van kabelladders en hulpstukken met een zijhoogte van 110 mm, met doorlopende wandperforatie. De hoek is verticaal verstelbaar.
- Technische gegevens
-
Technische gegevens
Afmetingen 314x360 Dimensie 114x360 Geschikt voor draadgoot nee Geschikt voor kabeldraagsysteemhoogte 110 mm Geschikt voor kabelgoot nee Geschikt voor kabelladder ja Materiaal Staal Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Scharnierverbinder horizontaal nee Scharnierverbinder verticaal ja Uitvoering Koppel-/hoekverbinder Verbindingstype Schroefverbinder Afmetingen

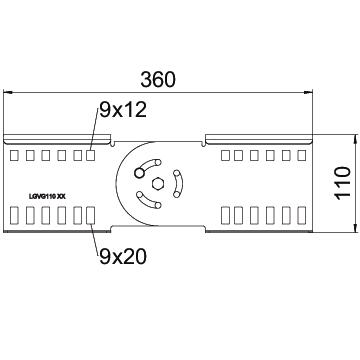

Breedte 28 mm Hoogte 110 mm Lengte 360 mm - Alle typen
- Downloads
-
Specificatieblad LGVG 110 FT / 6216653 , 0.15MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring LGVG 110 FT / 6216653 , 0.15MB , pdfUK Conformiteitsverklaring LGVG 110 FT / 6216653 , 0.09MB , pdfREACH Conformiteitsverklaring LGVG 110 FT / 6216653 , 0.12MB , pdfRoHS Conformiteitsverklaring LGVG 110 FT / 6216653 , 0.12MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
