Scheidingsbeugel voor plafondmontage 50 | 100 | 60 | 116 | 80

Scheidingsbeugel voor plafondmontage

Art.nr. 7215494 | EAN 4012196835430

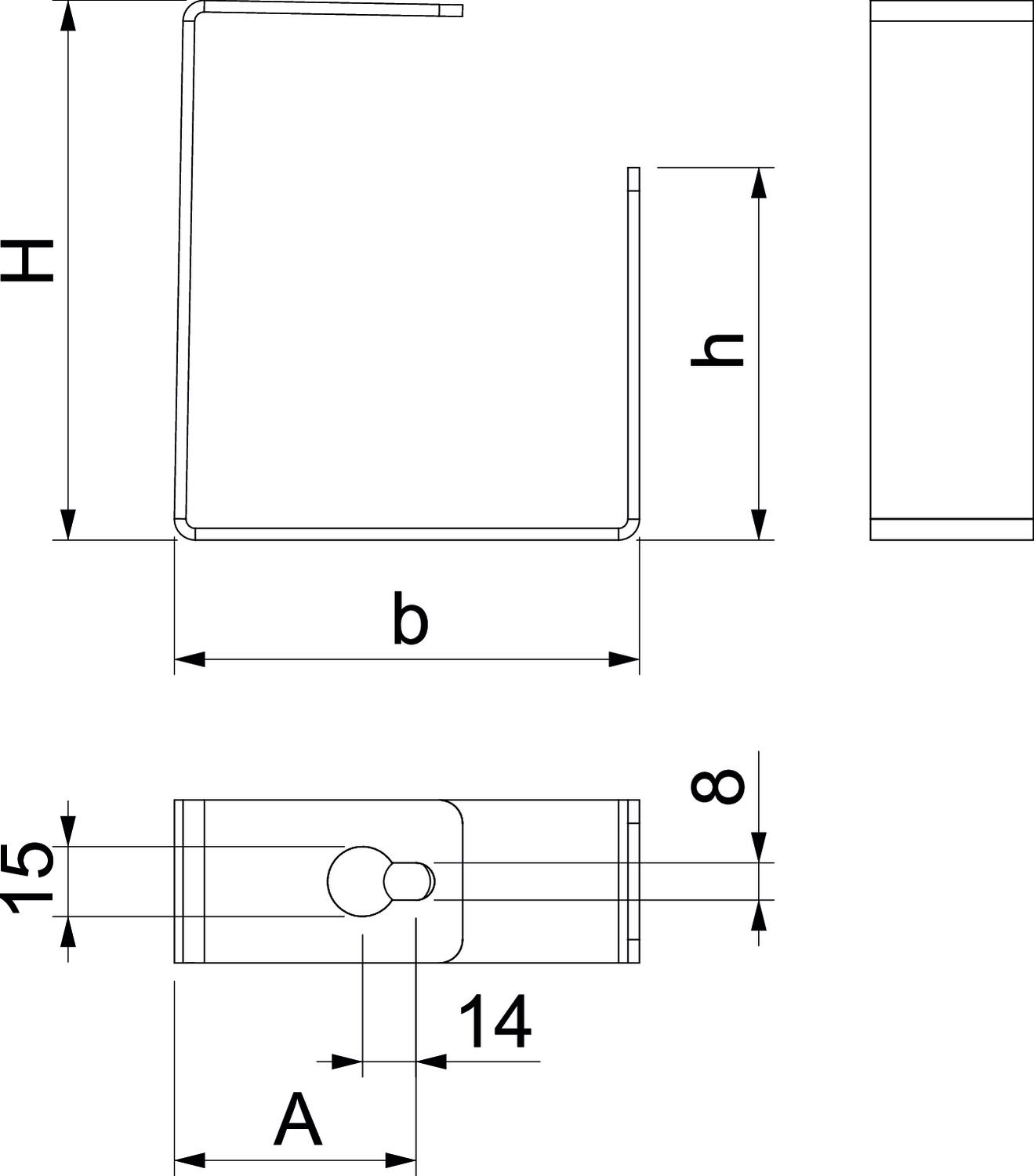

Art.nr. / Type

Maat A

Maat B

Maat b

Afm. H

Afm. h

Productbeschrijving

Productbeschrijving

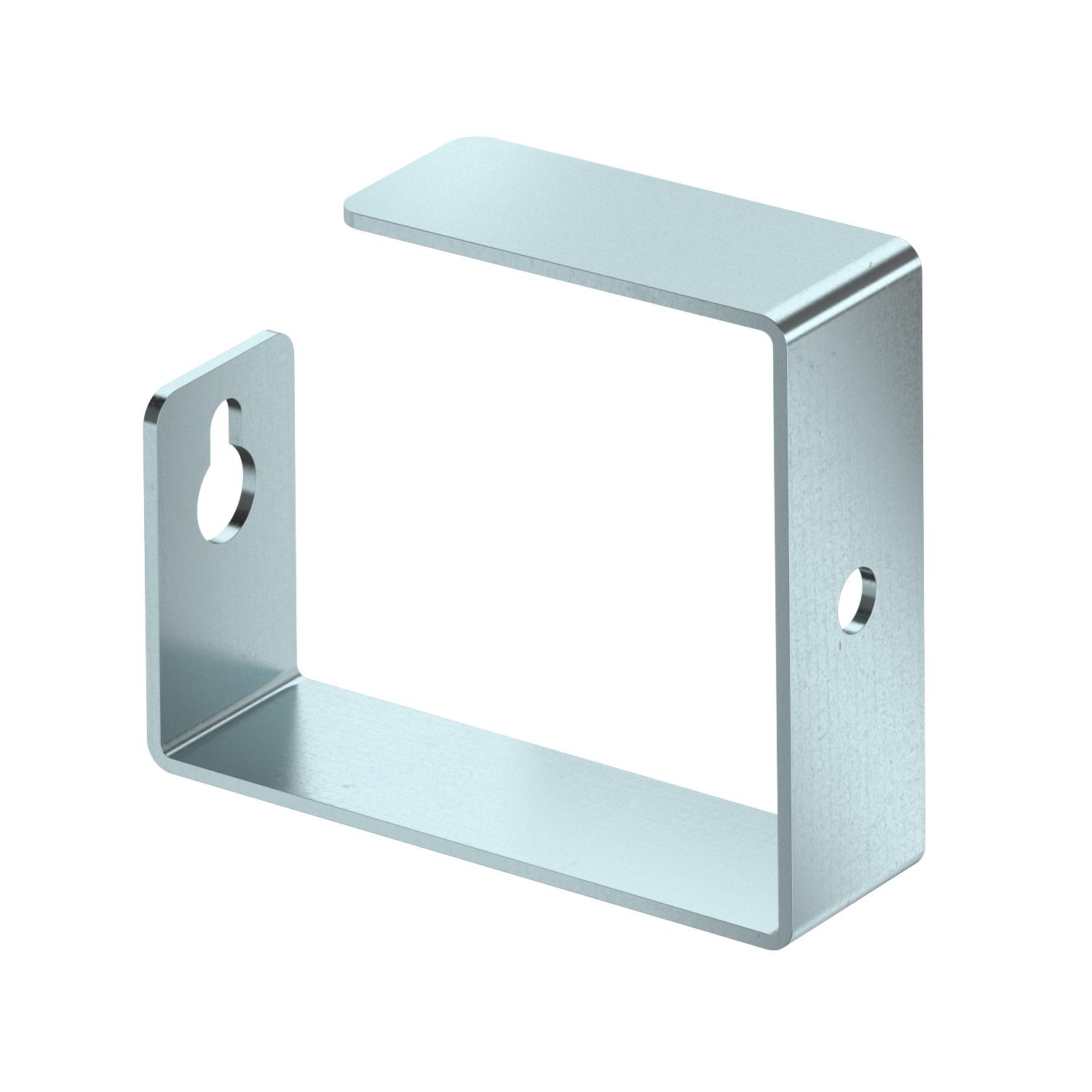

Scheidingsbeugel als montagehulp voor het leggen van kabels bij het monteren van het brandwerende kanaal PYROLINE® Con D, type PLCD D061220 en type PLCD D091220 aan het plafond. Montage van de beugel direct aan de bevestigingspluggen van het brandwerend kanaal.

Technische gegevens

Afmetingen

Afm. h	80 mm
Afm. H	116 mm
Dimensie	116x80x35
Kanaalbreedte binnen	200 mm
Kanaalhoogte binnen	120 mm
Maat A	50 mm

Maat B	100 mm
Maat b	60 mm
Materiaal	Staal
Oppervlak	bandverzinkt
Type bevestiging	schroefbaar

Alle typen

Alle typen

Type	Maat A	Maat B	Maat b	Afm. H	Afm. h	Art.nr.	Aantal	kl. VKE
BSKD-W0511	27,5	46	37,5	22,5	-	7215312	Stuks	25 Stuks
BSKD-W0521	52,5	46	62,5	72,5	-	7215318	Stuks	25 Stuks
BSKD-W1021	52,5	101	62,5	72,5	-	7215327	Stuks	25 Stuks
PLCD-SB0810	25	76	35	20	-	7215480	Stuks	25 Stuks
PLCD-SB1220	50	116	60	65	-	7215484	Stuks	25 Stuks
PLCD-SC0810	25	50	35	76	45	7215490	Stuks	25 Stuks
PLCD-SC1220	50	100	60	116	80	7215494	Stuks	25 Stuks
