Scheidingsvonkbaan EX ISG H, met 1 leiding 100 | 100

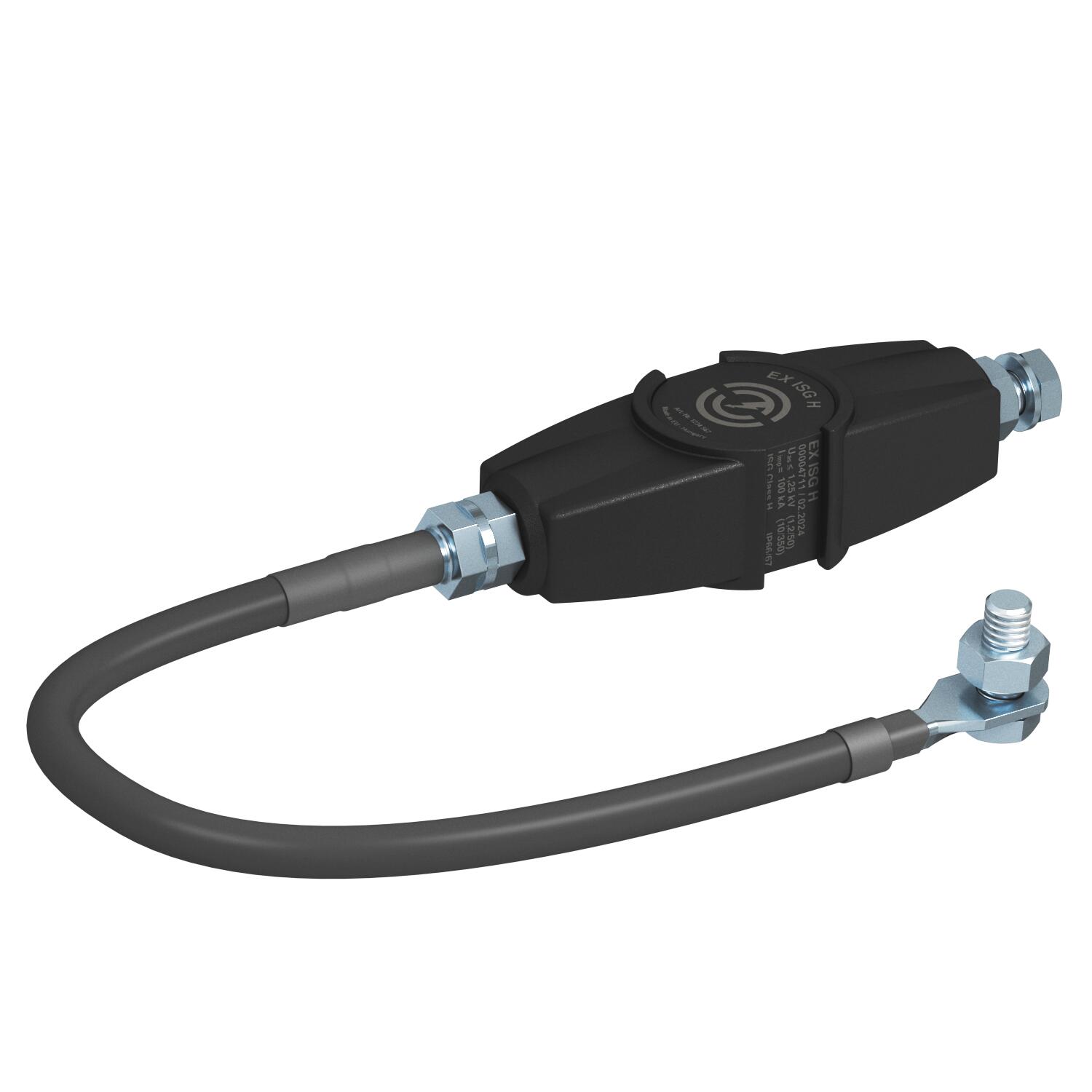

Scheidingsvonkbaan EX ISG H, met 1 leiding

Art.nr. 5240031 | EAN 4012196521180

Art.nr. / Type

Impulsstroom	100 kA

Nominale afleidstroom	100 kA

Productbeschrijving

Productbeschrijving

• Scheidingsvonkbaan conform NEN-EN-IEC 62561-3
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO

• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb

• Markering conform NEN-EN-IEC 60079-31: Ex tb IIIC T80 °C Db IP67

Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (KKS) systemen.

Technische gegevens

Technische gegevens

Aansluiting	Metrisch
Aansluitkabellengte	0,35 m
Aanspreekwisselspanning	0,56 kV
Beschermingsgraad	IP65/67
Bliksemstroombestendigheid	H/100 kA

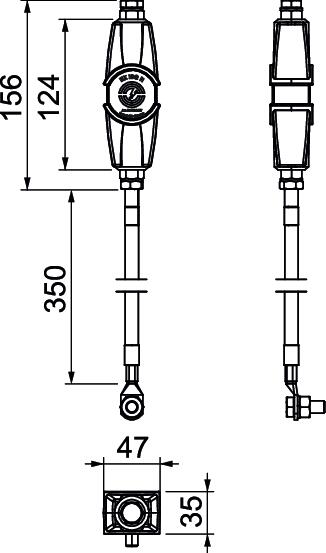

Dimensie	350mm
Explosieveilige uitvoering	ja
Impulsstroom	100 kA
Materiaal	Smeltlijm

Materiaal van de aansluiting	Spuitgietzink
Nominale aanspreekstootspanning	1,25 kV
Nominale afleidstroom	100 kA
Nominale staande gelijkspanning	354 V
Nominale staande wisselspanning	250 V
Ontstekingsklasse	Drukvaste inkapseling
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-20 °C
