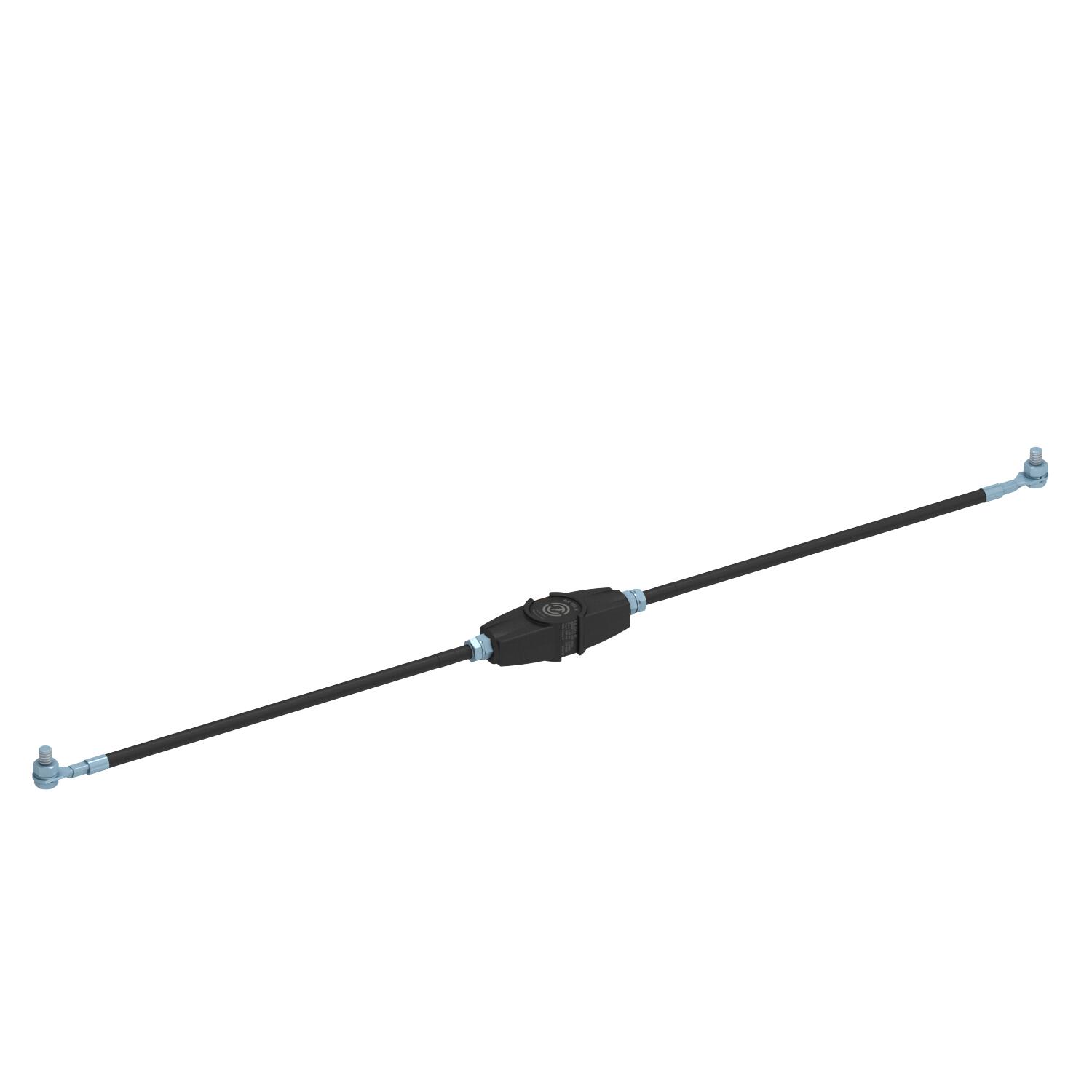

Scheidingsvonkbaan EX ISG H, met 2 leidingen 100 | 100

Scheidingsvonkbaan EX ISG H, met 2 leidingen

Art.nr. 5240033 | EAN 4012196522965

Art.nr. / Type

Impulsstroom	100 kA

Nominale afleidstroom	100 kA

Productbeschrijving

Productbeschrijving

• Scheidingsvonkbaan conform NEN-EN-IEC 62561-3
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-31: Ex td IIIC T80 °C Db IP67
• Verbindingskabel (25 mm²) aan beide zijden voorgemonteerd met M10-schroef, veerring en moer

Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen b.v. in kathodische corrosie-beschermde (KKS) systemen.

Technische gegevens

Technische gegevens

Aansluiting	Metrisch
Aansluitkabellengte	0,35 m
Aanspreekwisselspanning	0,56 kV
Beschermingsgraad	IP65/67
Bliksemstroombestendigheid	H/100 kA
CO₂-voetafdruk (GWP) van wieg tot poort	1,5168 kg CO₂e / 1 Stuk

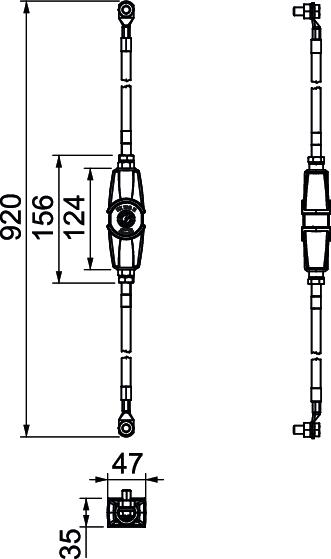

Dimensie	2x1m
Explosieveilige uitvoering	ja
Impulsstroom	100 kA
Kleur	zwart

Materiaal	Smeltlijm
Materiaal van de aansluiting	Spuitgietzink
Nominale aanspreekstootspanning	1,25 kV
Nominale afleidstroom	100 kA
Nominale staande gelijkspanning	354 V
Nominale staande wisselspanning	250 V
Ontstekingsklasse	Drukvaste inkapseling
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-20 °C
