Set geïsoleerde bliksembeveiliging, 3-hoekbevestiging

Art.nr. 5408976 | EAN 4012195613329

Art.nr. / Type	5408976 / 101 3-ES-16

Afmeting d min.	16 mm

Maat L	750 mm

Productbeschrijving

Productbeschrijving

3-hoekbevestiging voor een geïsoleerde opvanginrichting met scheidingsafstand s.

• Montage op wanden en dakelementen met twee bevestigingsplaten
• Voor aanhouden van de scheidingsafstand tot elektrische geleidende onderdelen
conform NEN-EN-IEC 62305-3
• Opname van opvangers en ronde geleiders met 8, 16 en 20 mm diameter
• UV-bestendig een weersbestendig
• Continu temperatuurbereik -50 °C tot +100 °C
• Materiaalfactor km= 0,7

Technische gegevens

Afmetingen

Afm. H	1500 mm
Afmeting d min.	16 mm

Dimensie	1500x750x175
Maat L	750 mm

Alle typen

Alle typen

Type	Afmeting d min.	Maat L	Art.nr.	Aantal	kl. VKE
101 3-ES-16	16 mm	750 mm	5408976	Stuks	1 Stuks

Downloads

Specificatieblad 101 3-ES-16 / 5408976 , 0.13MB , pdf

Richtlijn Bliksembeveiligingsrichtlijnen , 15.27MB , pdf

Catalogus Externe bliksembeveiliging , 19.55MB , pdf

EU Conformiteitsverklaring 101 3-ES-16 / 5408976 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring 101 3-ES-16 / 5408976 , 0.27MB , pdf

Download

RoHS Conformiteitsverklaring 101 3-ES-16 / 5408976 , 0.12MB , pdf

Download

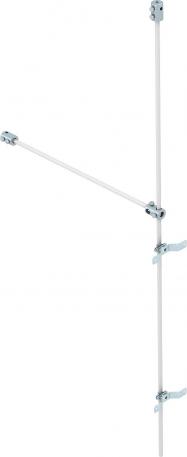

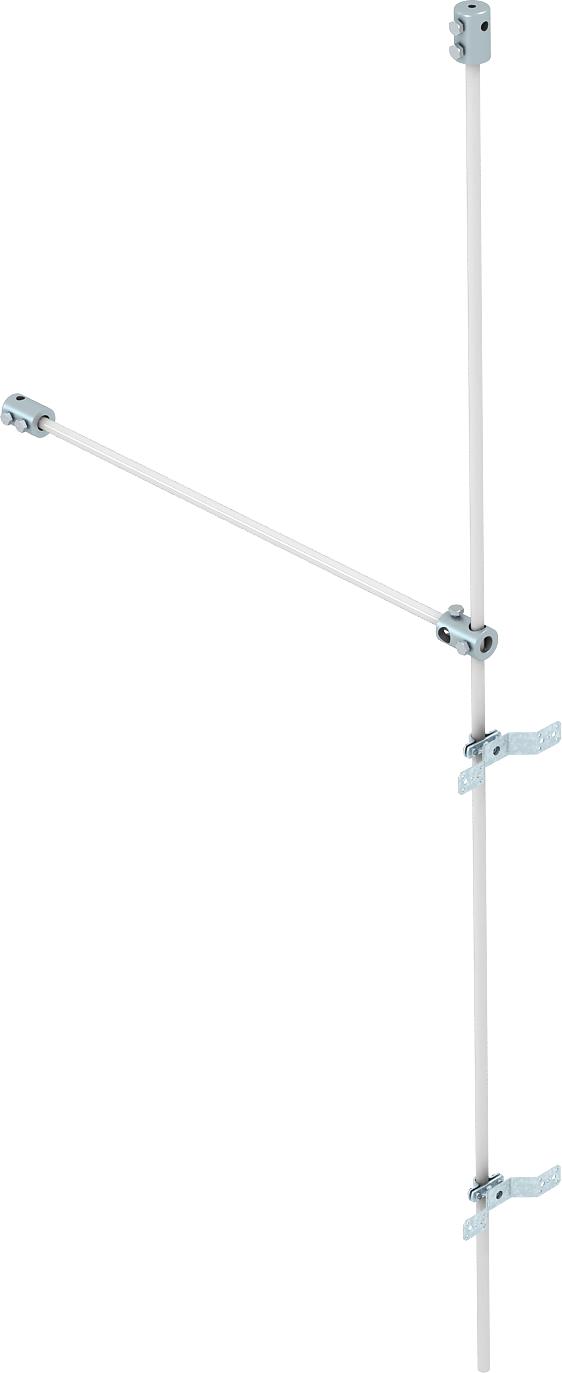

Productgrafiek 101 3-ES-16 / 5408976, 17.01 kB, jpg

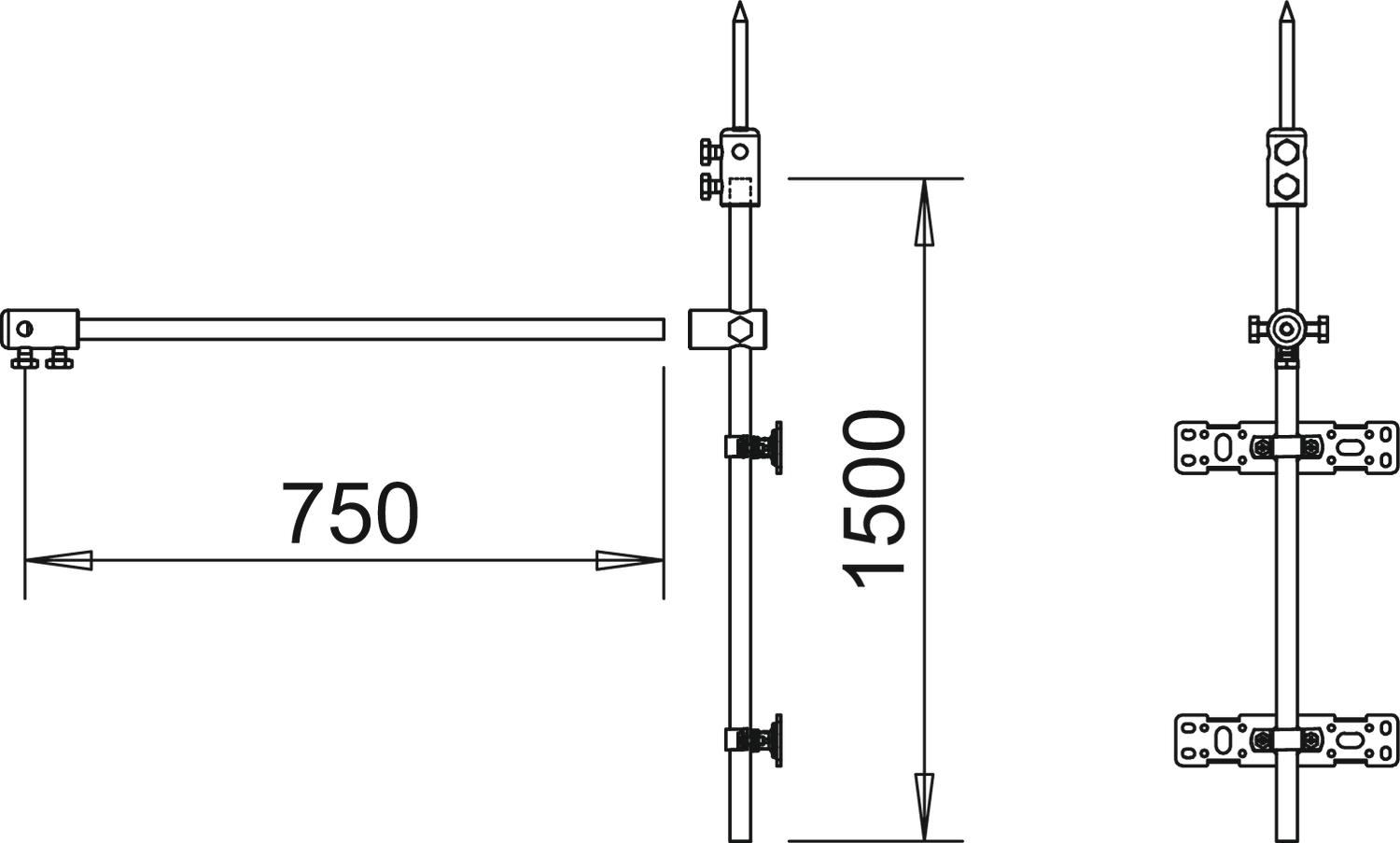

Dimensionale tekening 101 3-ES-16 / 5408976, 51.99 kB, jpg
