Set geïsoleerde bliksembeveiliging, FS-bevestiging

Art.nr. 5408980 | EAN 4012195613343

Art.nr. / Type	5408980 / 101 FS-16

Afmeting d min.	16 mm

Maat L	750 mm

Productbeschrijving

Productbeschrijving

Opstaande randbevestiging voor een geïsoleerde opvanginrichting met scheidingsafstand s.

• Montage op opstaande randen tot 20 mm randdikte
• Voor aanhouden van de scheidingsafstand tot elektrische geleidende onderdelen
conform NEN-EN-IEC 62305-3
• Opname van opvangstangen en ronde geleiders met 8, 16 en 20 mm diameter
• UV-bestendig en weersbestendig
• Continu temperatuurbereik -50 °C tot +100 °C
• Materiaalfactor km= 0,7

Technische gegevens

Afmetingen

Afmeting d min.	16 mm
Dimensie	800x210x130
Klembereik max.	20 mm

Klembereik min.	4 mm
Maat L	750 mm

Alle typen

Alle typen

Type	Afmeting d min.	Maat L	Art.nr.	Aantal	kl. VKE
101 FS-16	16 mm	750 mm	5408980	Stuks	1 Stuks

Downloads

Specificatieblad 101 FS-16 / 5408980 , 0.14MB , pdf

Richtlijn Bliksembeveiligingsrichtlijnen , 15.27MB , pdf

Catalogus Externe bliksembeveiliging , 19.55MB , pdf

EU Conformiteitsverklaring 101 FS-16 / 5408980 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring 101 FS-16 / 5408980 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring 101 FS-16 / 5408980 , 0.12MB , pdf

Download

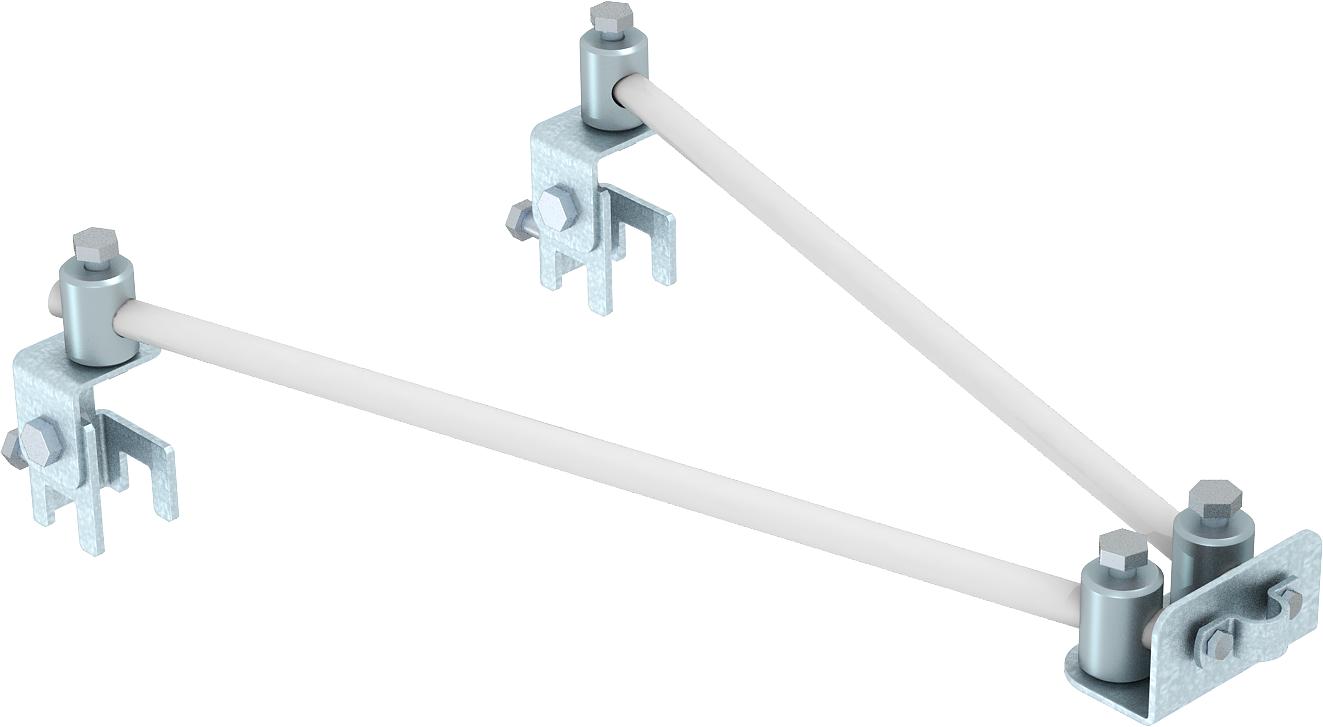

Productgrafiek 101 FS-16 / 5408980, 37.13 kB, jpg

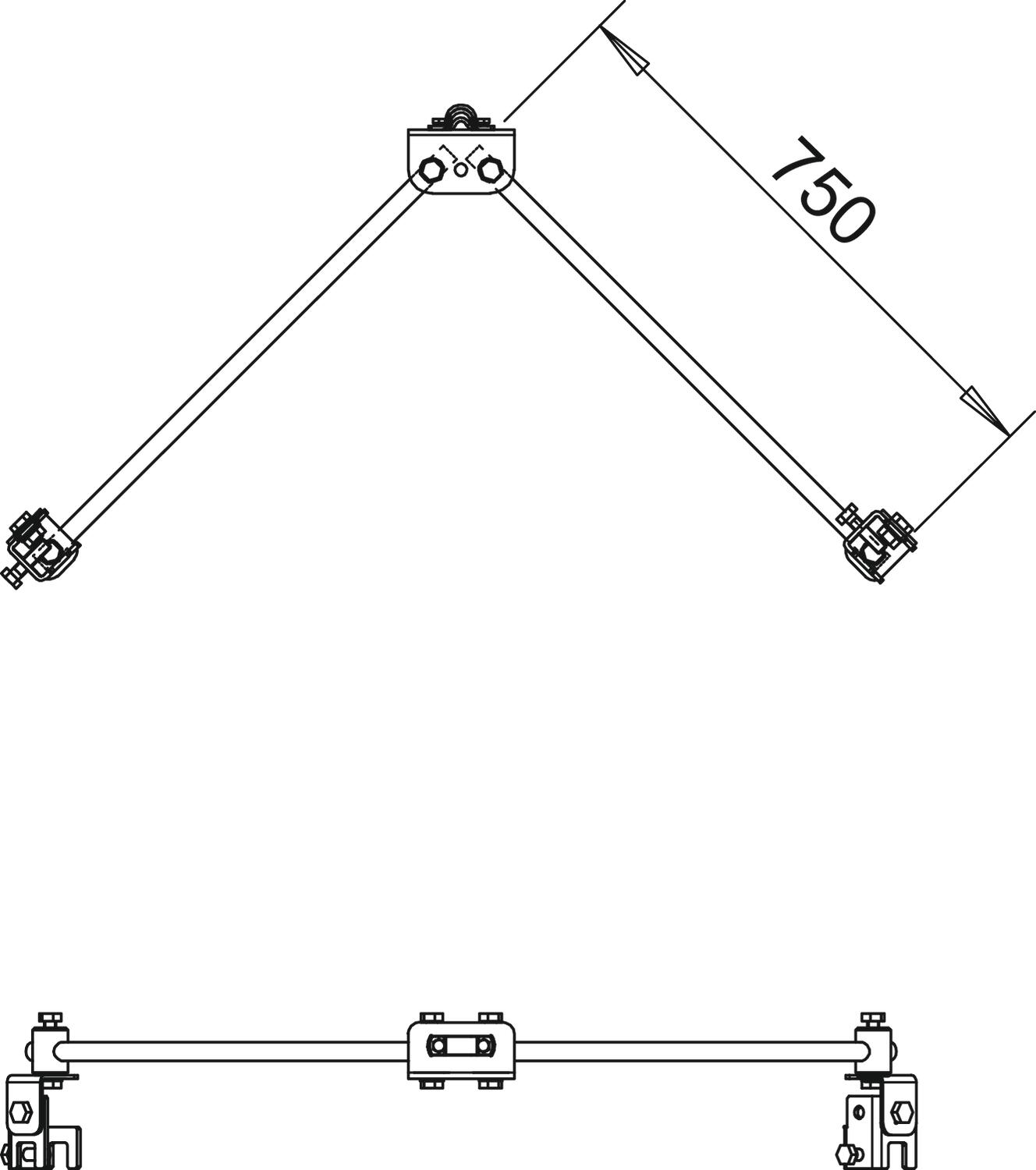

Dimensionale tekening 101 FS-16 / 5408980, 69.20 kB, jpg
