Sluitring 20 | | 10,5 | 2 | M10

Sluitring

Art.nr. 3402096 | EAN 4012195300137

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Sluitring volgens DIN 125 vorm A voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	2 mm
Afmeting d min.	20 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,0103 kg CO₂e / 1 Stuk
Dimensie	M10
Facetvormig	nee
Gatvorm	Rond
Gehard	nee

Maat d	10,5 mm
Materiaal	Staal
Materiaaldikte	2 mm
Oppervlak	galvanisch verzinkt
Plaatdikte	0,08 in
Schroefdraad	M10

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Stuks	100 Stuks
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Stuks	100 Stuks
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Stuks	100 Stuks
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Stuks	100 Stuks
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Stuks	100 Stuks

Downloads

Specificatieblad WS M10 D20 G / 3402096 , 0.15MB , pdf

Richtlijn Brandbeveiliging in de elektrotechniek – een richtlijn voor de brandveilige gebouwinstallatie , 2.00MB , pdf

Brochure False ceiling installations , 5.16MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

REACH Conformiteitsverklaring WS M10 D20 G / 3402096 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring WS M10 D20 G / 3402096 , 0.12MB , pdf

Download

Productgrafiek WS M10 D20 G / 3402096, 16.16 kB, jpg

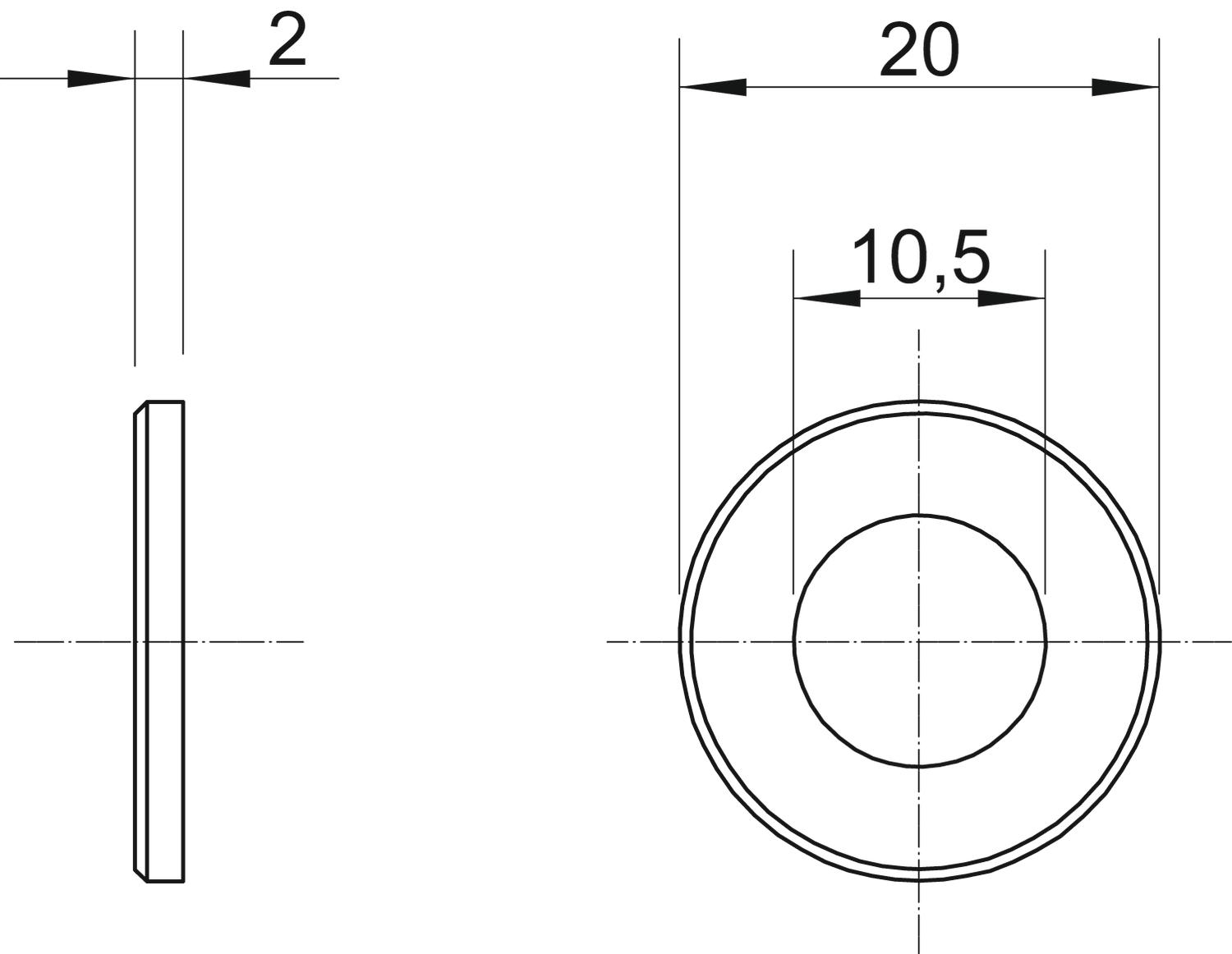

Dimensionale tekening WS M10 D20 G / 3402096, 61.83 kB, jpg
