Sluitring A4 12 | | 6,4 | 1,6 | M6

morepic-1

morepic-2

Sluitring A4

Art.nr. 3402306 | EAN 4012195909415

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Sluitring volgens DIN 125 vorm A voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	1,6 mm
Afmeting d min.	12 mm
Binnendiameter	6,4 mm
Buitendiameter	12 mm
Diameter	12 mm
Dimensie	M6
Facetvormig	nee

Gatdiameter	6,4 mm
Gatvorm	Rond
Maat d	6,4 mm
Materiaal	Roestvast staal
Materiaaldikte	1,6 mm
Oppervlak	blank, nabehandeld
Schroefdraad	M6

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Stuks	100 Stuks
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Stuks	100 Stuks
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Stuks	100 Stuks
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Stuks	100 Stuks

Downloads

Specificatieblad WS M6 D12 A4 / 3402306 , 0.16MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring WS M6 D12 A4 / 3402306 , 0.06MB , pdf

Download

Productgrafiek WS M6 D12 A4 / 3402306, 14.98 kB, jpg

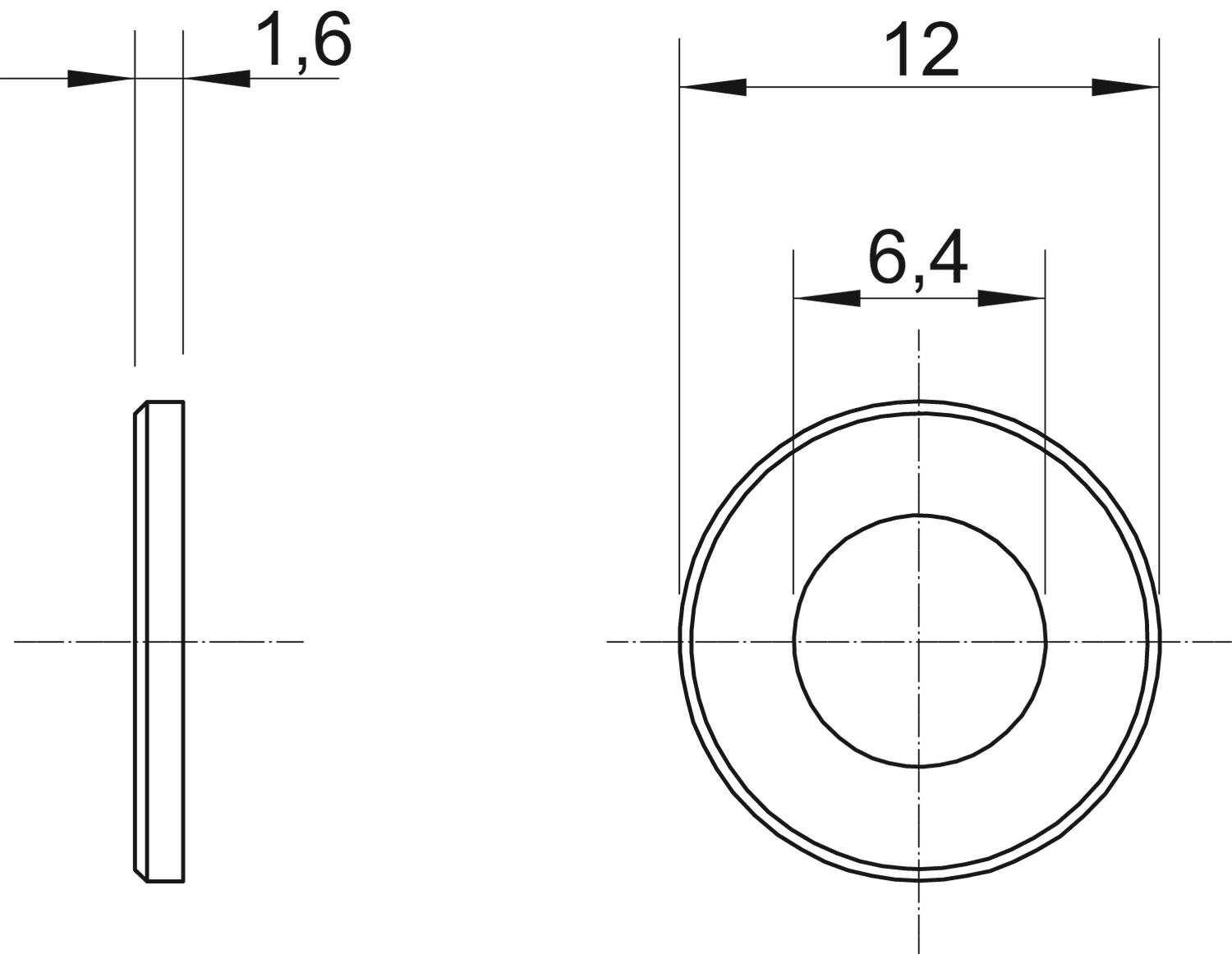

Dimensionale tekening WS M6 D12 A4 / 3402306, 61.64 kB, jpg

WS M6 D12 A4 / 3402306

3402306_KSTP1.stp, 9.66 kB
