Sluitring A4

Art.nr. 3402345 | EAN 4012195894780

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Sluitring volgens DIN 125 vorm A voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	2,5 mm
Afmeting d min.	24 mm
Binnendiameter	13 mm
Buitendiameter	24 mm
Diameter	24 mm
Dimensie	M12
Facetvormig	nee

Gatdiameter	13 mm
Gatvorm	Rond
Maat d	13 mm
Materiaal	Roestvast staal
Materiaaldikte	2,5 mm
Oppervlak	blank, nabehandeld
Schroefdraad	M12

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Stuks	100 Stuks
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Stuks	100 Stuks
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Stuks	100 Stuks
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Stuks	100 Stuks

Downloads

Specificatieblad WS M12 D24 A4 / 3402345 , 0.16MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring WS M12 D24 A4 / 3402345 , 0.06MB , pdf

Download

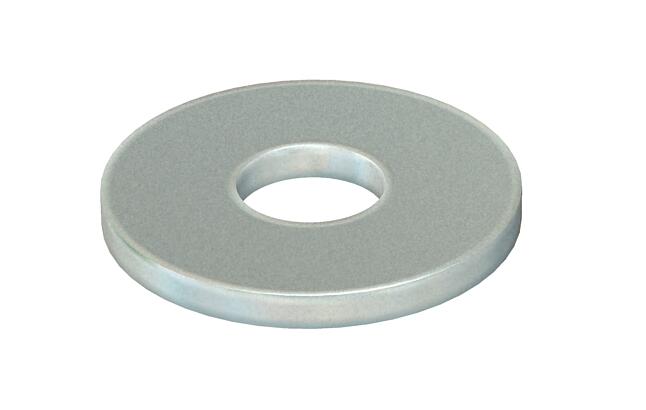

Productgrafiek WS M12 D24 A4 / 3402345, 14.98 kB, jpg

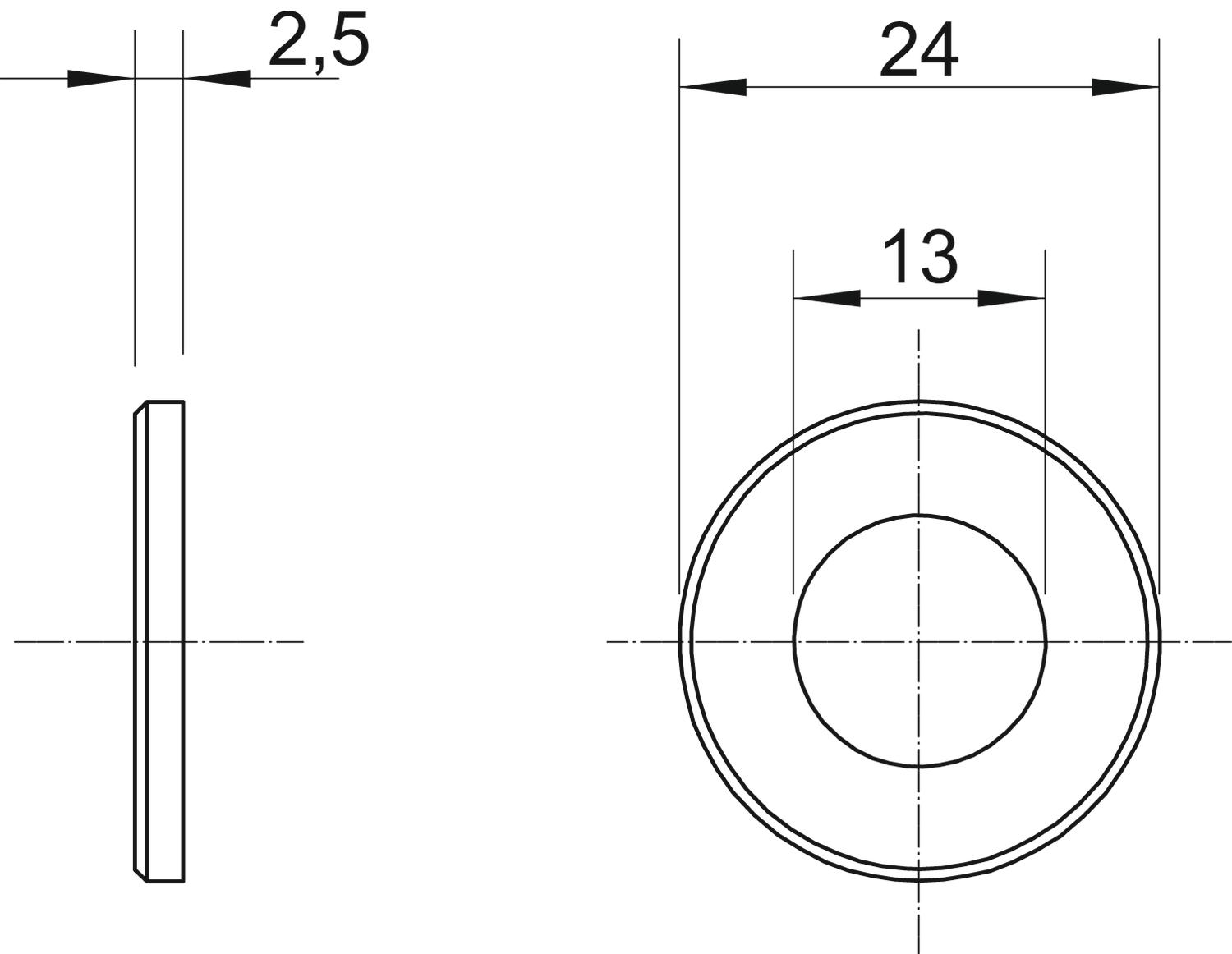

Dimensionale tekening WS M12 D24 A4 / 3402345, 61.64 kB, jpg

WS M12 D24 A4 / 3402345

3402345_KSTP1.stp, 9.66 kB
