Sluitring ISO 7093 28 | | 11 | 2,5 | M10

morepic-1

morepic-2

Sluitring ISO 7093

Art.nr. 3402223 | EAN 4012195300434

Art.nr. / Type

Afmeting d min.	28 mm

Maat d

Afm. h	2,5 mm

Schroefdraad

Productbeschrijving

Productbeschrijving

Sluitring met grote buitendiameter voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	2,5 mm
Afmeting d min.	28 mm
Dimensie	M10
Facetvormig	nee
Gatvorm	Rond
Maat d	11 mm

Materiaal	Staal
Materiaaldikte	2,5 mm
Oppervlak	galvanisch verzinkt
Plaatdikte	0,1 in
Schroefdraad	M10

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M6 D28 G	28 mm	6,5 mm	2,5 mm	M6	3402207	Stuks	100 Stuks
WS M8 D28 G	28 mm	8,5 mm	2,5 mm	M8	3402215	Stuks	100 Stuks
WS M10 D28 G	28 mm	11 mm	2,5 mm	M10	3402223	Stuks	100 Stuks

Downloads

Specificatieblad WS M10 D28 G / 3402223 , 0.10MB , pdf

Richtlijn Brandbeveiliging in de elektrotechniek – een richtlijn voor de brandveilige gebouwinstallatie , 2.00MB , pdf

Brochure Zwischendeckeninstallationen , 5.16MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring WS M10 D28 G / 3402223 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring WS M10 D28 G / 3402223 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring WS M10 D28 G / 3402223 , 0.12MB , pdf

Download

Productgrafiek WS M10 D28 G / 3402223, 12.59 kB, jpg

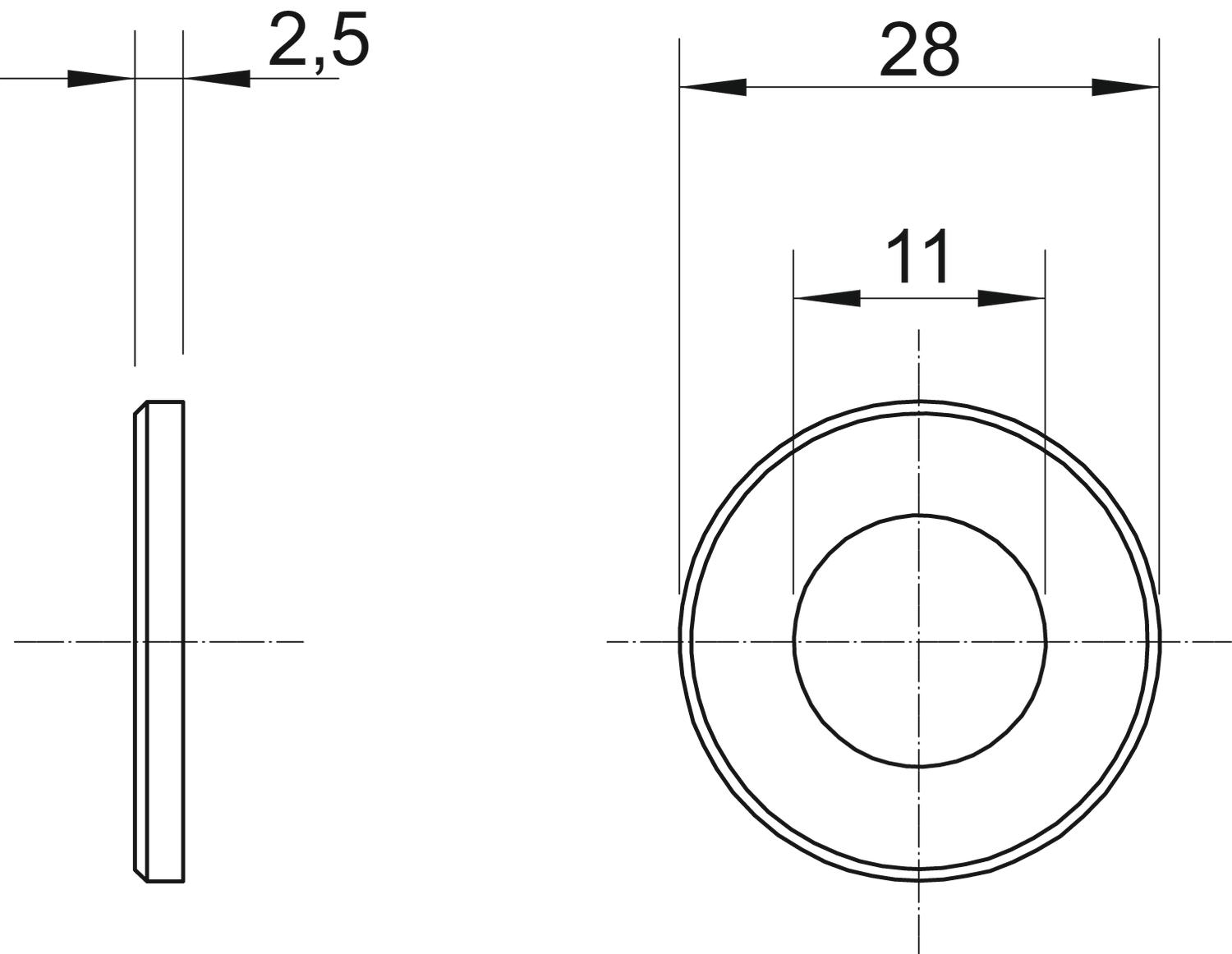

Dimensionale tekening WS M10 D28 G / 3402223, 61.47 kB, jpg

WS M10 D28 G / 3402223
