Spanklem A4 22 | 19 | 170 | 10 | M16

morepic-1

morepic-2

Spanklem A4

Art.nr. 5300132 | EAN 4012195901204

Art.nr. / Type

Maat A

Maat B

Maat C

Breukbelasting

Schroefdraad

Productbeschrijving

Productbeschrijving

Met haak en oog, conform DIN 1480.

Technische gegevens

Technische gegevens

Breukbelasting	10 kN
Diameter binnen	22/19 mm
Dimensie	M16
Lengte van spanmoer C	170 mm
Maat A	22 mm
Maat B	19 mm

Maat C	170 mm
Materiaal	Roestvast staal 1.4401
Oppervlak	blank, nabehandeld
Schroefdraad	M16
Spanwijdte	110 mm

Alle typen

Alle typen

Type	Maat A	Maat B	Maat C	Breukbelasting	Schroefdraad	Art.nr.	Aantal	kl. VKE
945 M6 A4	9 mm	8,5 mm	110 mm	2 kN	M6	5300120	Stuks	5 Stuks
945 M10 A4	14 mm	13,5 mm	125 mm	5 kN	M10	5300124	Stuks	5 Stuks
945 M12 A4	16 mm	15,5 mm	125 mm	8 kN	M12	5300127	Stuks	5 Stuks
945 M16 A4	22 mm	19 mm	170 mm	10 kN	M16	5300132	Stuks	5 Stuks

Downloads

Specificatieblad 945 M16 A4 / 5300132 , 0.15MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

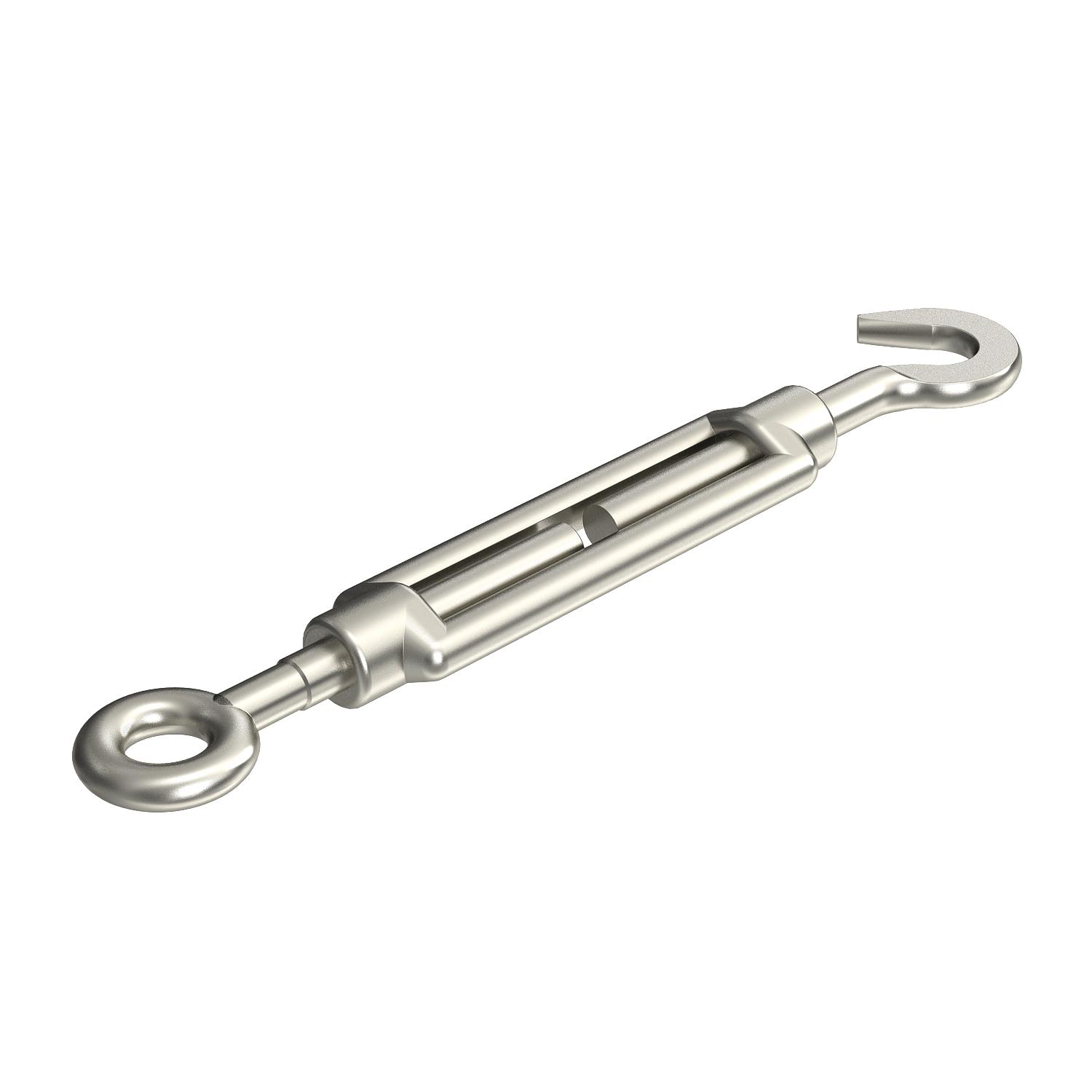

Productgrafiek 945 M16 A4 / 5300132, 55.41 kB, jpg

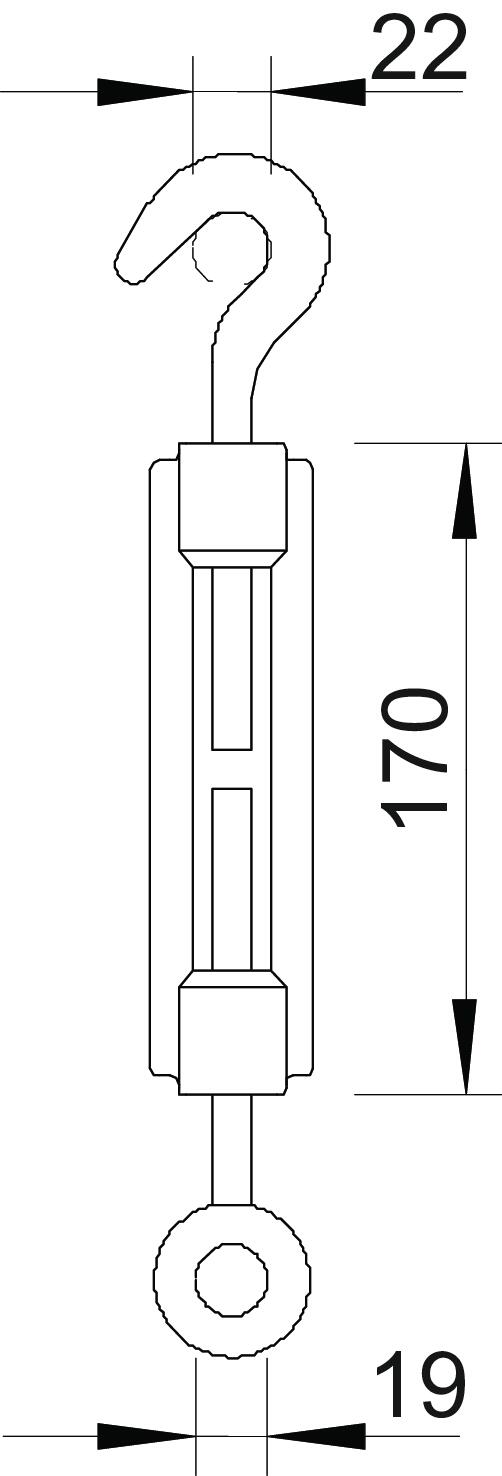

Dimensionale tekening 945 M16 A4 / 5300132, 37.20 kB, jpg
