Spanklem G 22 | 19 | 170 | 8,5 | M16

morepic-1

morepic-2

Spanklem G

Art.nr. 5300088 | EAN 4012195413714

Art.nr. / Type

Maat A

Maat B

Maat C

Breukbelasting

Schroefdraad

Productbeschrijving

Productbeschrijving

Met haak en oog, conform DIN 1480.

Technische gegevens

Technische gegevens

Breukbelasting	8,5 kN
Diameter binnen	22/19 mm
Dimensie	M16
Lengte van spanmoer C	170 mm
Maat A	22 mm
Maat B	19 mm

Maat C	170 mm
Materiaal	Staal
Oppervlak	galvanisch verzinkt
Schroefdraad	M16
Spanwijdte	110 mm

Alle typen

Alle typen

Type	Maat A	Maat B	Maat C	Breukbelasting	Schroefdraad	Art.nr.	Aantal	kl. VKE
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Stuks	5 Stuks
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Stuks	5 Stuks
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Stuks	5 Stuks
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Stuks	5 Stuks

Downloads

Specificatieblad 945 M16 G / 5300088 , 0.18MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

EU Conformiteitsverklaring 945 M16 G / 5300088 , 0.06MB , pdf

Download

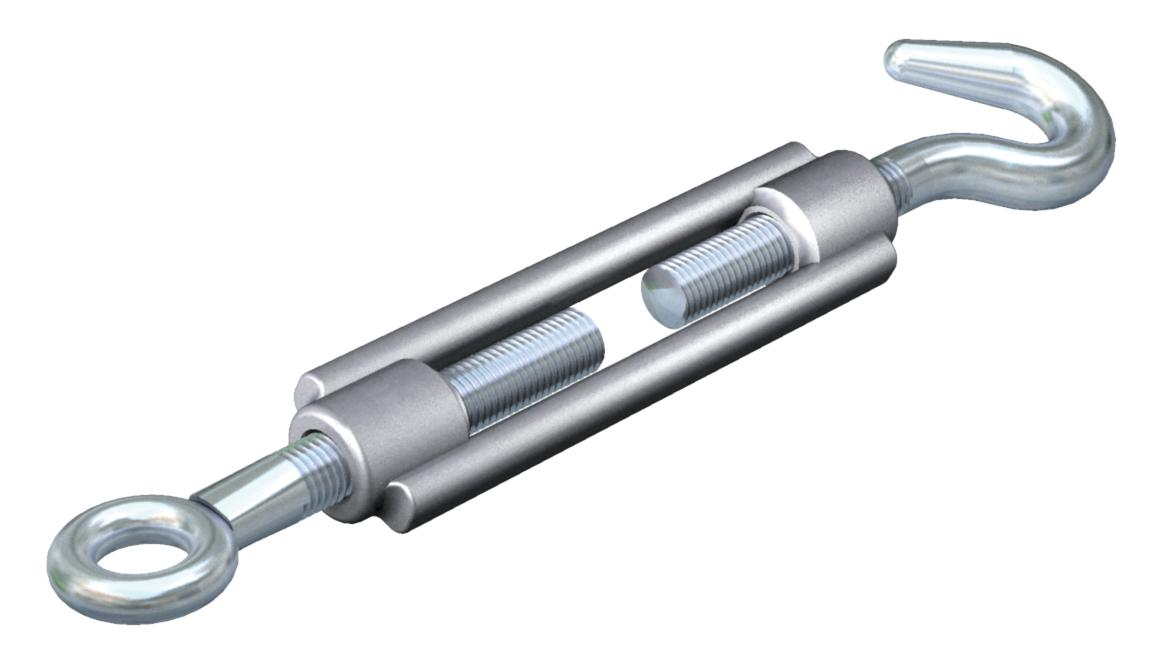

Productgrafiek 945 M16 G / 5300088, 38.52 kB, jpg

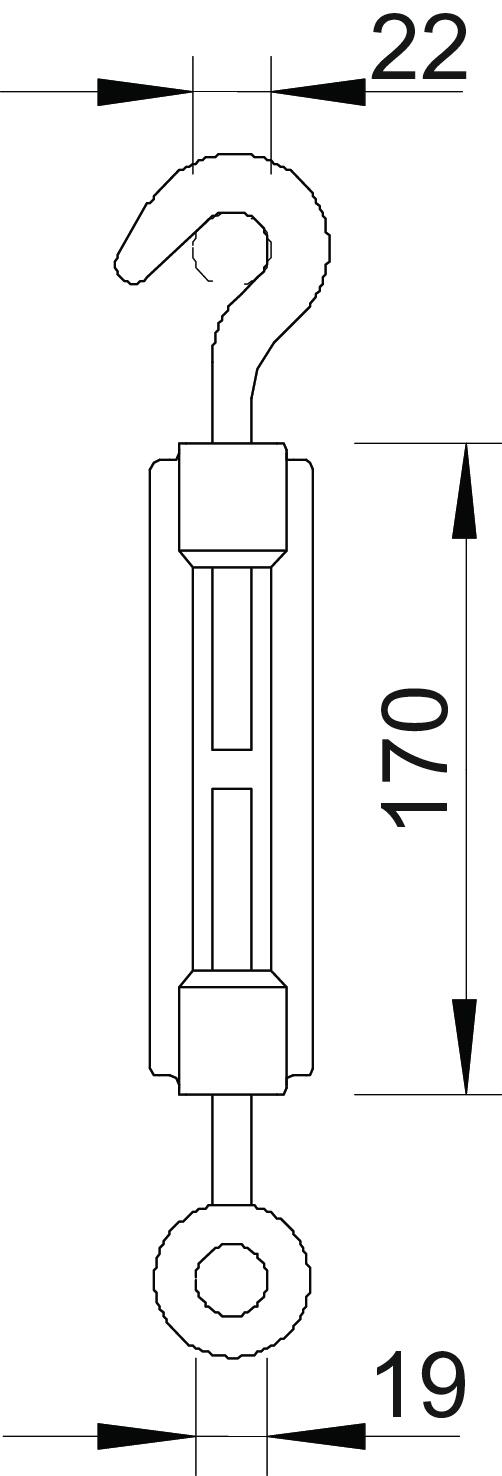

Dimensionale tekening 945 M16 G / 5300088, 37.20 kB, jpg

945 M16 G / 5300088
