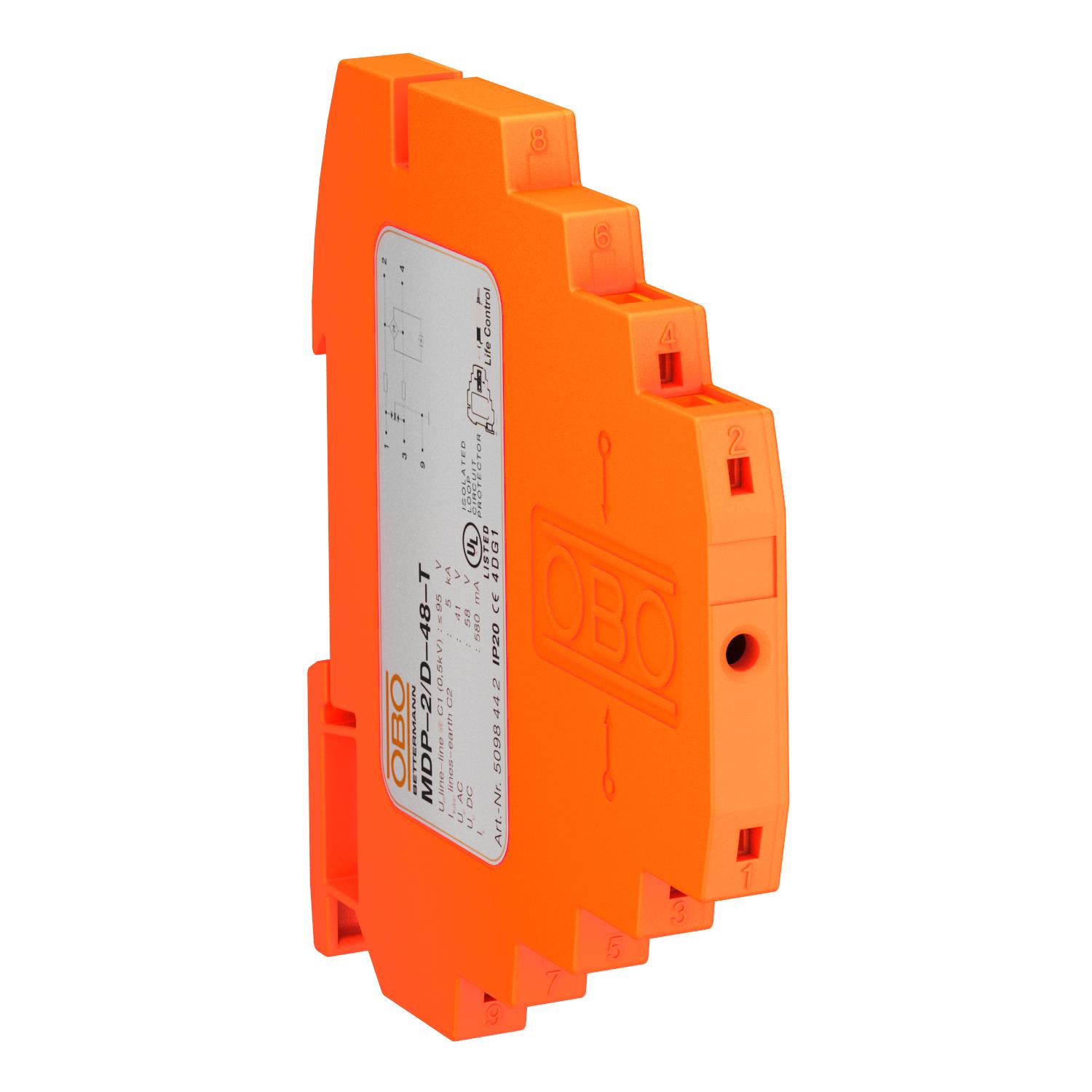

Standaard beveiliging, 2-polig, uitvoering 48 V
Art.nr. 5098442 | EAN 4012195406891
- Productbeschrijving
-
ProductbeschrijvingBliksembarrière met testfunctie; uitvoering 48 V
• Nominale belastingsstroom 0,58 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 1,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal polen 2 Aarding via: DIN-rail Afleiderbewaking nee Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP20 Beschermingsniveau @ C1 <110 V Beschermingsniveau ader - aarde <800 V Beschermingsniveau ader - ader <95 V Capaciteit (ader-ader) < 40 pF Dimensie 48V Explosieveilige uitvoering nee Grensfrequentie 100 MHz Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand >100 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 41 V Maximale continuspanning DC 58 V Nominale belastingsstroom AC 0,4 A Nominale belastingsstroom DC 0,58 A Nominale spanning 48 V Piekstroombestendigheid ader - aarde C2: 5 kV / 2,5 kA (8/20µs) Piekstroombestendigheid ader - ader C1: 0,5 kV / 0,25 kA (8/20µs) Signalering op het apparaat Uitleesbaar SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 2,35 Ω ± 5 % Steeksysteem Klem Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Toelatingen UL Totale afleidstroom (10/350) D1: 1 kA Totale afleidstroom (8/20) 5 kA - Alle typen
- Downloads
-
Specificatieblad MDP-2 D-48-T / 5098442 , 0.28MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring MDP-2 D-48-T / 5098442 , 0.13MB , pdfTestrapport Onderzoeksrapport Profibus DP , 0.20MB , pdfTestrapport Onderzoeksrapport Profibus PA , 0.25MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfTechnische informatie Technische Info MDP-.../D-48-T , 0.08MB , pdf
