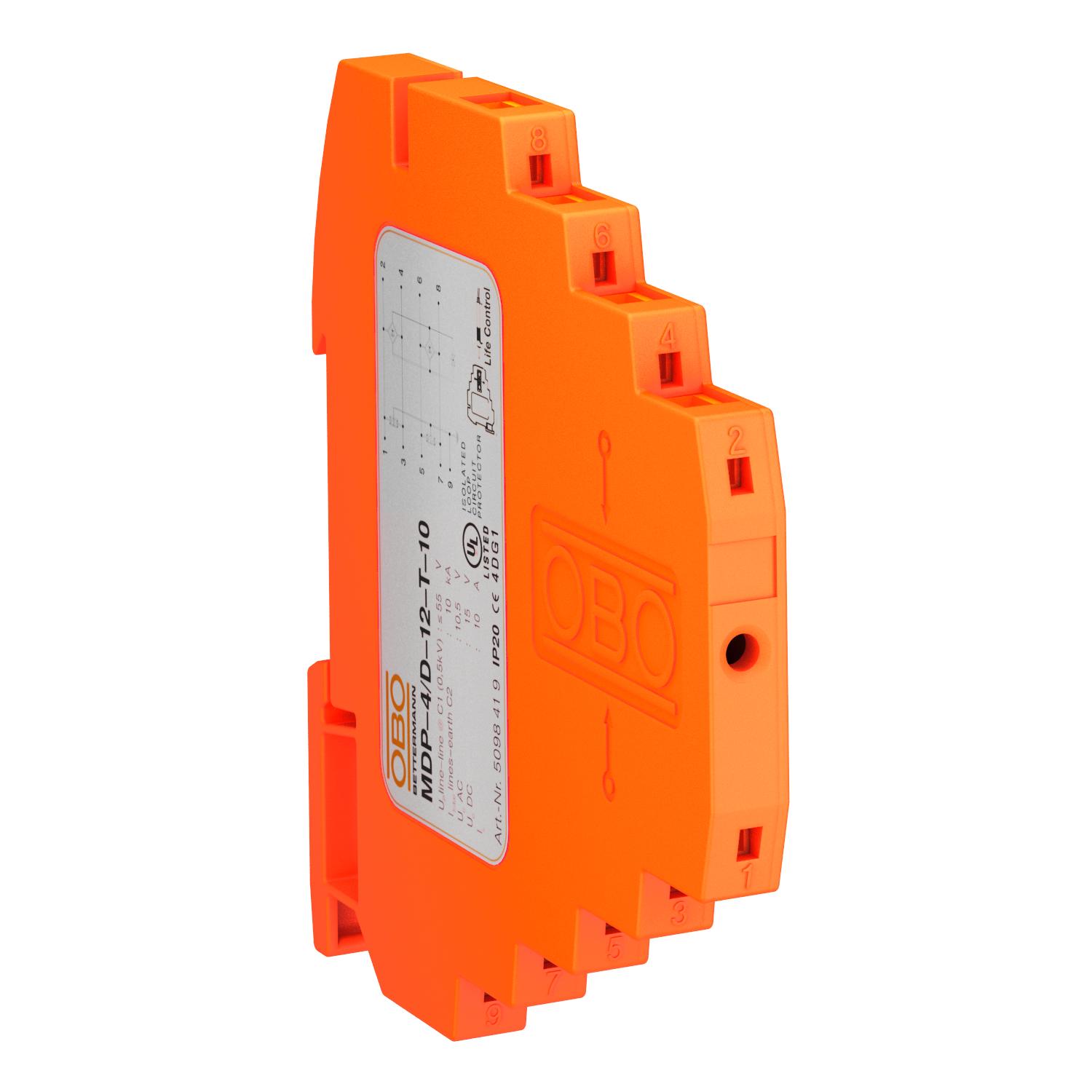

Standaard beveiliging, 4-polig, uitvoering 12 V
Art.nr. 5098419 | EAN 4012195773610
- Productbeschrijving
-
ProductbeschrijvingBliksembarrière met testfunctie; uitvoering 12 V
• Nominale belastingsstroom 10 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 1,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal polen 4 Aarding via: DIN-rail Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP20 Beschermingsniveau ader - aarde <800 V Beschermingsniveau ader - ader <55 V Capaciteit (ader-ader) <40 pF Dimensie 12V Grensfrequentie 100 MHz Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand >100 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 10,5 V Maximale continuspanning DC 15 V Nominale belastingsstroom AC 0,7 A Nominale belastingsstroom DC 10 A Nominale spanning 12 V Piekstroombestendigheid ader - ader C1: 0,5 kV / 0,25 kA (8/20µs) Signalering op het apparaat Uitleesbaar SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Steeksysteem Klem Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Toelatingen UL Totale afleidstroom (10/350) D1: 2 kA Totale afleidstroom (8/20) 10 kA - Alle typen
