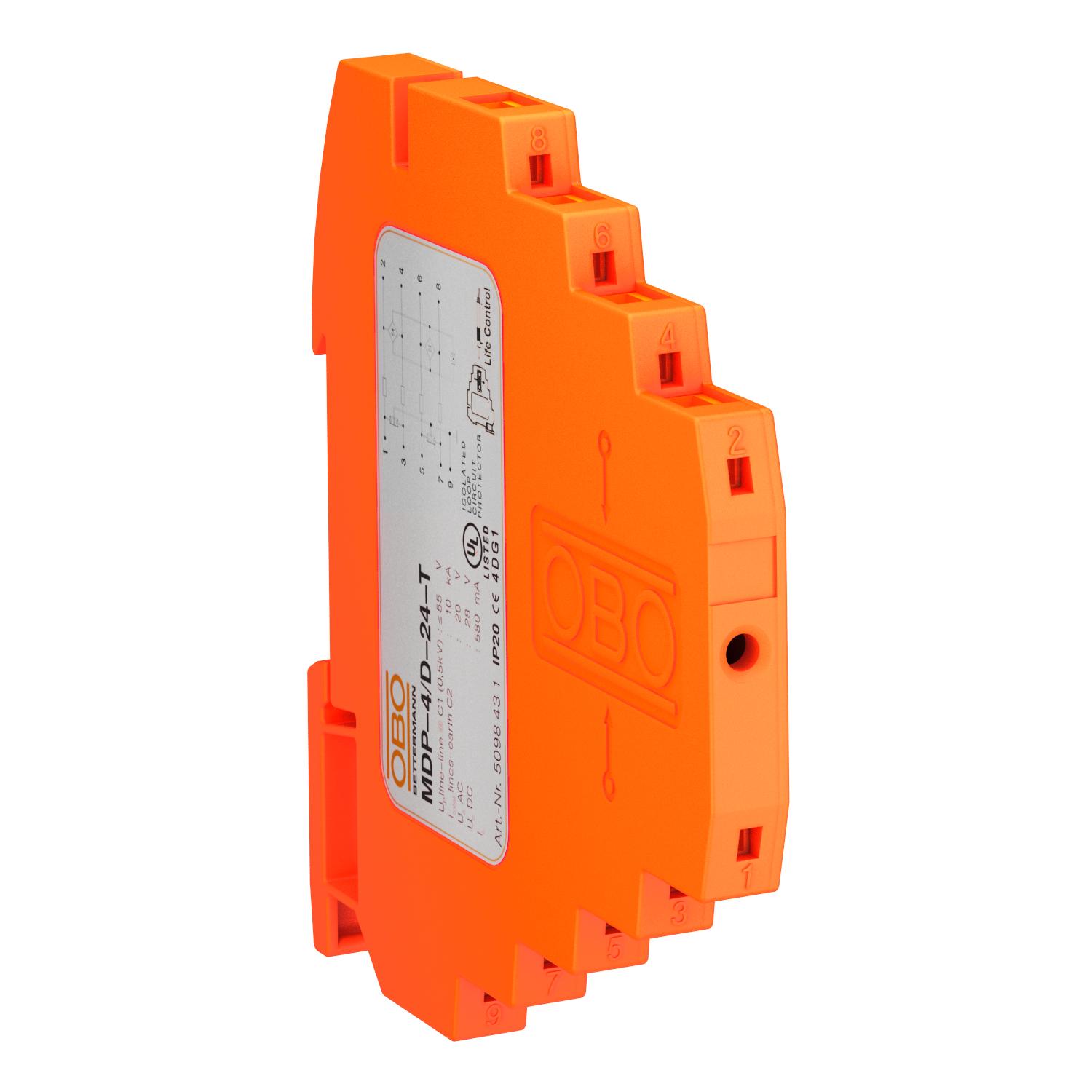

Standaard beveiliging, 4-polig, uitvoering 24 V 4 | 20 | 28 | Klem

Standaard beveiliging, 4-polig, uitvoering 24 V

Art.nr. 5098431 | EAN 4012195406884

Art.nr. / Type

Aantal polen

Maximale continuespanning AC	20 V

Maximale continuspanning DC	28 V

Steeksysteem	Klem

Productbeschrijving

Productbeschrijving

Bliksembarrière met testfunctie; uitvoering 24 V

• Nominale belastingsstroom 0,58 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)

Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.

Technische gegevens

Technische gegevens

Aansluitdoorsnede flexibel max.	2,5 mm²
Aansluitdoorsnede flexibel min.	0,14 mm²
Aansluitdoorsnede meeraderig max.	1,5 mm²
Aansluitdoorsnede meeraderig min.	0,14 mm²
Aansluitdoorsnede vast max.	2,5 mm²
Aansluitdoorsnede vast min.	0,14 mm²
Aantal polen	4
Aarding via:	DIN-rail
Afleiderbewaking	nee
Afscherming	direct
Afscherming aansluiting	ja
Beschermingsgraad	IP20
Beschermingsniveau @ C1	<65 V
Beschermingsniveau ader - aarde	<800 V
Beschermingsniveau ader - ader	<55 V
Capaciteit (ader-aarde)	<40 pF
Capaciteit (ader-ader)	<40 pF
CO₂-voetafdruk (GWP) van wieg tot poort	0,382 kg CO₂e / 1 Stuk
Dimensie	24V
Explosieveilige uitvoering	nee
Grensfrequentie	100 MHz
Invoegdemping (insertion loss)	≤3 dB

Isolatieweerstand	>100 MΩ
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Maximale continuespanning AC	20 V
Maximale continuspanning DC	28 V
Nominale belastingsstroom AC	0,4 A
Nominale belastingsstroom DC	0,58 A
Nominale spanning	24 V
Piekstroombestendigheid ader - aarde	C2: 5 kV / 2,5 kA (8/20µs)
Piekstroombestendigheid ader - ader	C1: 0,5 kV / 0,25 kA (8/20µs)
Signalering op het apparaat	Uitleesbaar
SPD conform NEN-EN-IEC 61643-21	klasse I+II+III / D1+C2+C1
Standaard weerstand per ader	2,35 Ω ± 5 %
Steeksysteem	Klem
Telefoon/telecommunicatiecontact	nee
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Testnorm	IEC 61643-21
Toelatingen	UL
Totale afleidstroom (10/350)	D1: 2 kA
Totale afleidstroom (8/20)	10 kA
