Standaard beveiliging, 4-polig, uitvoering 5 V 4 | 7 | 10 | Klem

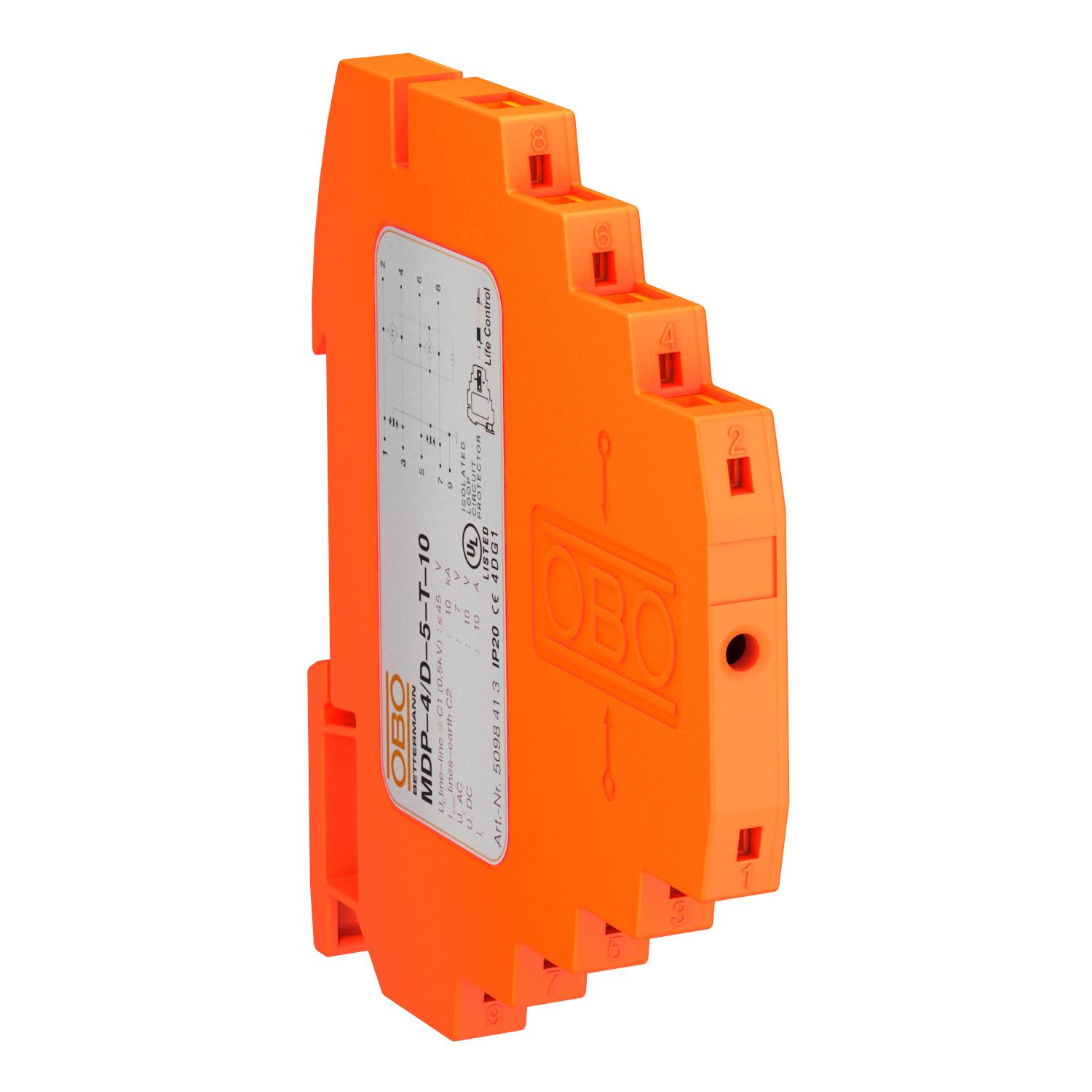

Standaard beveiliging, 4-polig, uitvoering 5 V

Art.nr. 5098413 | EAN 4012195625124

Art.nr. / Type	5098413 / MDP-4 D-5-T-10

Aantal polen	4

Maximale continuespanning AC	7 V

Maximale continuspanning DC	10 V

Steeksysteem	Klem

Productbeschrijving

Productbeschrijving

Bliksembarrière met testfunctie; uitvoering 5 V

• Nominale belastingsstroom 10 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)

Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.

Technische gegevens

Technische gegevens

Aansluitdoorsnede flexibel max.	2,5 mm²
Aansluitdoorsnede flexibel min.	0,14 mm²
Aansluitdoorsnede meeraderig max.	1,5 mm²
Aansluitdoorsnede meeraderig min.	0,14 mm²
Aansluitdoorsnede vast max.	2,5 mm²
Aansluitdoorsnede vast min.	0,14 mm²
Aantal polen	4
Aarding via:	DIN-rail
Afscherming	direct
Afscherming aansluiting	ja
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	<800 V
Beschermingsniveau ader - ader	<45 V
Capaciteit (ader-ader)	< 40 pF
Dimensie	5V
Grensfrequentie	100 MHz
Impulsstroom	2 kA
Invoegdemping (insertion loss)	≤3 dB

Isolatieweerstand	>10 MΩ
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Maximale continuespanning AC	7 V
Maximale continuspanning DC	10 V
Nominale belastingsstroom AC	0,7 A
Nominale belastingsstroom DC	10 A
Nominale spanning	5 V
Piekstroombestendigheid ader - ader	C1: 0,5 kV / 0,25 kA (8/20µs)
Signalering op het apparaat	Uitleesbaar
SPD conform NEN-EN-IEC 61643-21	klasse I+II+III / D1+C2+C1
Steeksysteem	Klem
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Testnorm	IEC 61643-21
Toelatingen	UL
Totale afleidstroom (10/350)	D1: 2 kA
Totale afleidstroom (8/20)	10 kA
