- Productbeschrijving
-
ProductbeschrijvingOverspanningsafleider type 2 conform EN 61643-11
• Ideaal geschikt voor beveiliging van Wallboxen en daarop aangesloten voertuigen
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44

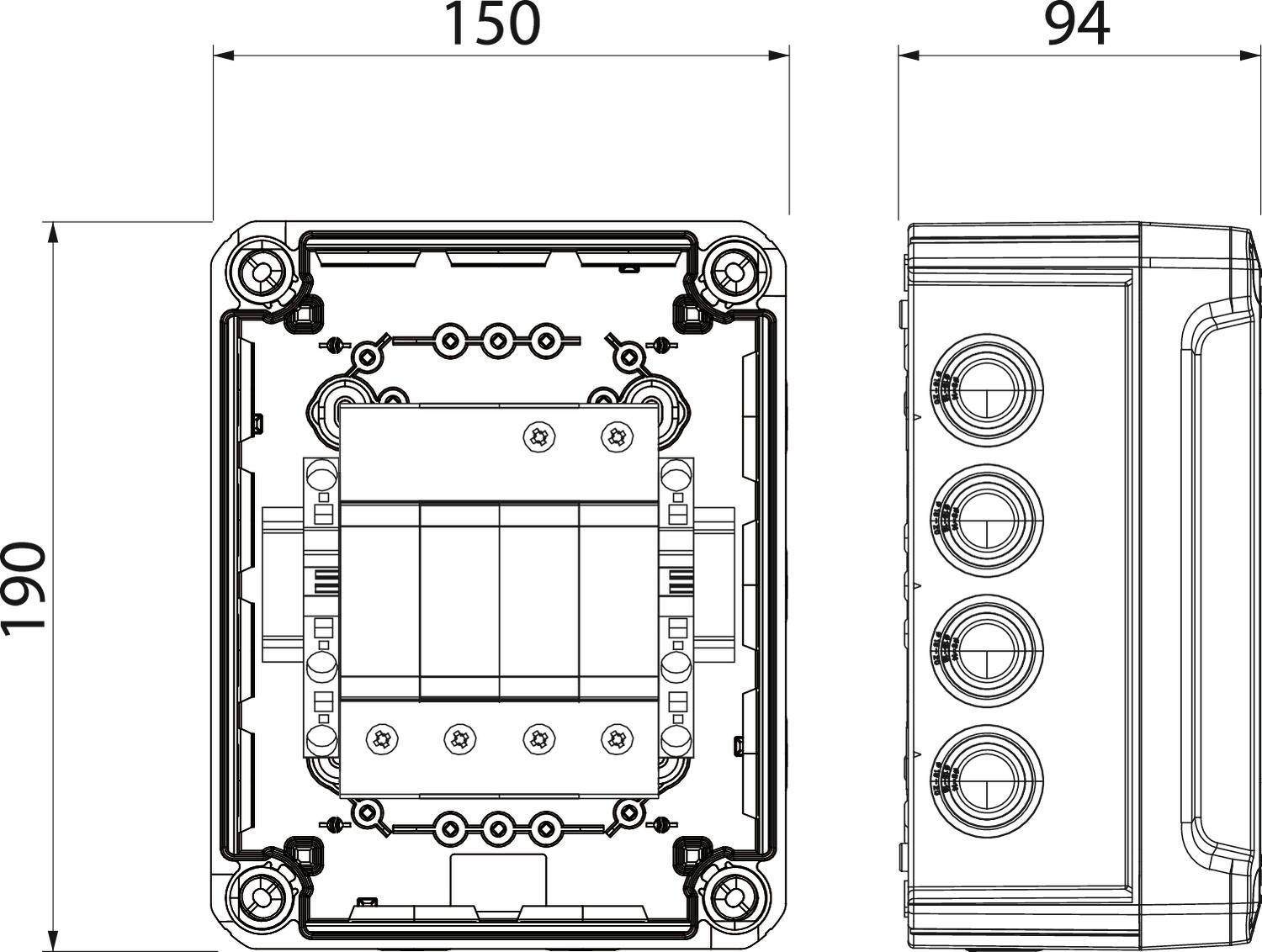

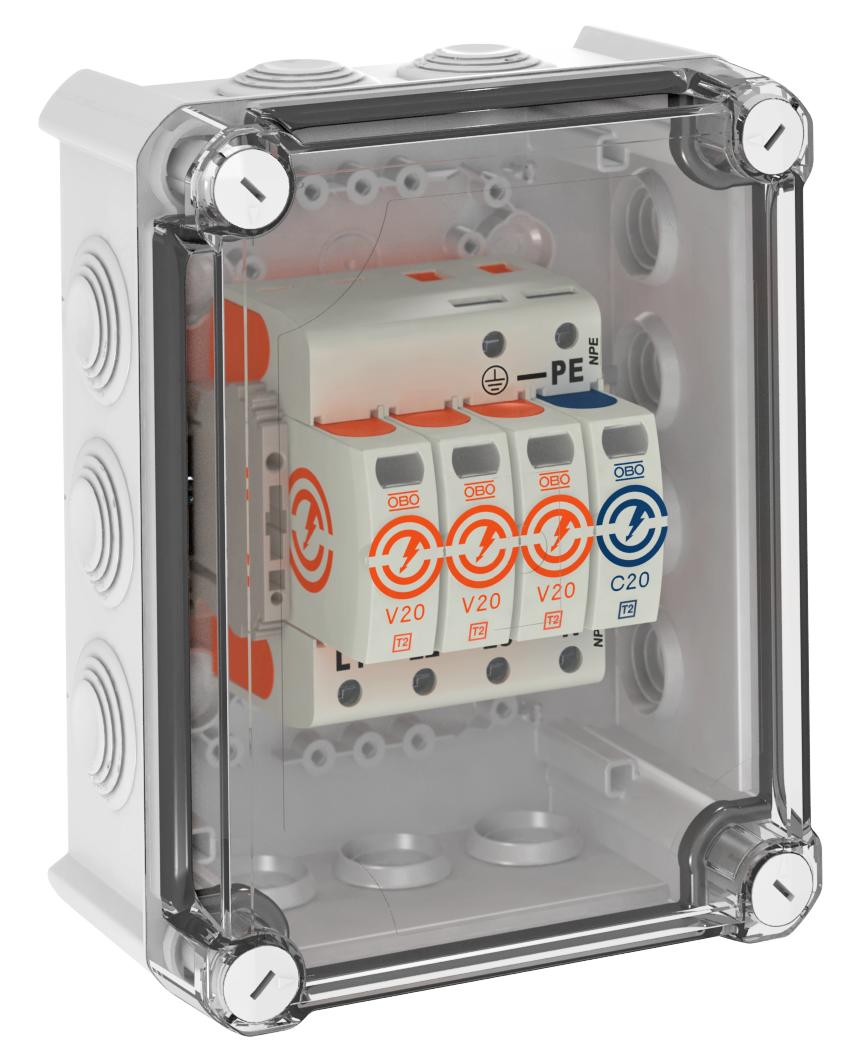

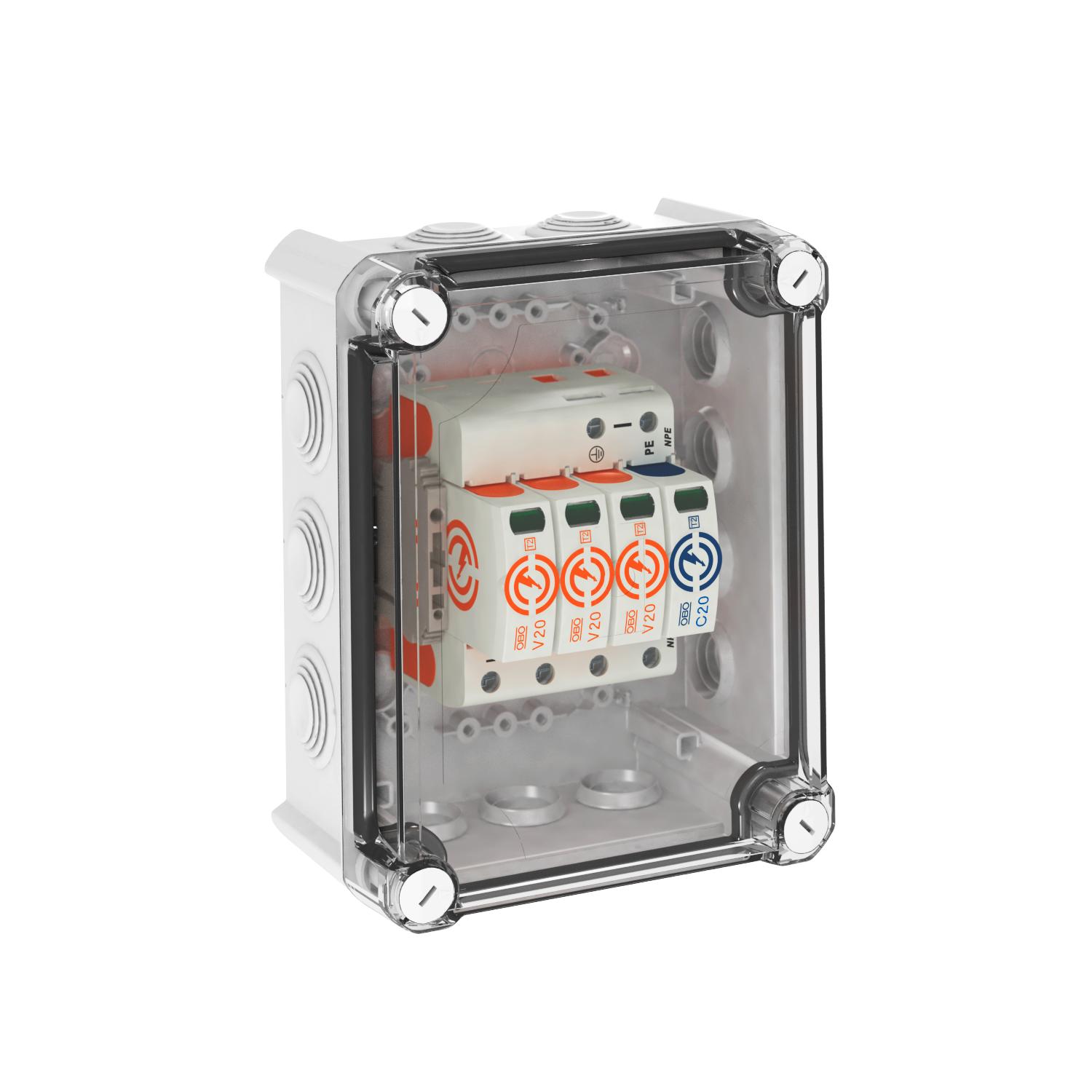

• Complete eenheid, voorgemonteerd en aansluitklaar in polycarbonaat behuizing (IP66)
• Afleidvermogen tot 40 kA (8/20) per fase via hoogvermogen varistoren
Toepassing: AC-laadsysteem tot 22 kW, potentiaalvereffening in hoofd- en onderverdelingen.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
- Technische gegevens
-
Aansluitmogelijkheden
Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen min. 21 AWG Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) max. 2 AWG Aderdoorsnede flexibel (soepel) min. 16 AWG Aderdoorsnede flexibel (soepel) min. 1,5 mm² Afleidstroom (8/20 µs) [totaal] 60 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP66 Beschermingsniveau [L-N] ≤1,3 Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Draaimoment 4 Nm Geïntegreerde voorzekering nee Kortsluitbestendig ja Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Max. netzijdige overstroombeveiliging 160 A gL/gG Maximale afleidstootstroom (8/20 μs) 40 kA Maximale afleidstootstroom (8/20 μs) [L-N] 40 kA Maximale continuespanning AC 280 V Maximale continuspanning (L-N) 280 V Maximale continuspanning (N-PE) 255 V Maximale continuspanning DC 350 V Maximale voorverzekering 160 A Minimale afstand 1,5 mm Montagetype voorgemonteerd in kast Netvorm overige Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA Nominale spanning AC (50/60 Hz) 230 V Restspanning [L-N] @ 1 kA 0,7 kV Restspanning [L-N] @ 5 kA 0,9 kV Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD conform UL 1449 Type 4 SPD volgens EN 61643-11 Type 2 Testklasse type 2 ja Toelatingen UL TOV-spanning [L-N] - fail-safe modus - 120 min 440 V TOV-spanning [L-N] - withstand mode - 5 s 335 V TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
