T-stuk, asymmetrisch, voor wandgoot Rapid 80 type GS-A70170 500 | zuiver wit; RAL 9010

morepic-1

morepic-2

T-stuk, asymmetrisch, voor wandgoot Rapid 80 type GS-A70170

Art.nr. 6277860 | EAN 4012195663249

Art.nr. / Type	6277860 / GS-AT70170RW

Lengte	500 mm

Kleur	zuiver wit; RAL 9010

Productbeschrijving

Productbeschrijving

T-stuk, geschikt voor directe wandmontage.

Technische gegevens

Technische gegevens

Aantal deksels	1
Antibacteriële behandeling	nee
Beschermfolie	ja
Beschermingsgraad	IP 30
Beschermingsgraad IK-code	IK10
Breedte	170 mm
Breedte van de aftakking	165 mm
Dekselbreedte	76,5 mm
Dimensie	70x170x500
Halogeenvrij	ja
Hoogte	70 mm
Kabelklem	nee

Kanaalverbinder	nee
Kleur	zuiver wit; RAL 9010
Lengte	500 mm
Materiaal	Staal
Montagegat in bodem	ja
Montagetype van deksels	intern
Symmetrisch	nee
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-25 °C
Uitvoering	Bodemdeel
Voor kanaalbreedte	170 mm
Voor kanaalhoogte	70 mm

Alle typen

Alle typen

Type	Lengte	Kleur	Art.nr.	Aantal	kl. VKE
GS-AT70170RW	500 mm	zuiver wit; RAL 9010	6277860	Stuks	1 Stuks

Downloads

Specificatieblad GS-AT70170RW / 6277860 , 0.18MB , pdf

Catalogus Geräteeinbaukanäle und Säulen , 28.91MB , pdf

EU Conformiteitsverklaring GS-AT70170RW / 6277860 , 0.17MB , pdf

UK Conformiteitsverklaring GS-AT70170RW / 6277860 , 0.14MB , pdf

Download

Goedkeuring VDE-keurmerk Rapid 80 plaatstalen installatiekanaal systemen , 0.11MB , pdf

Download

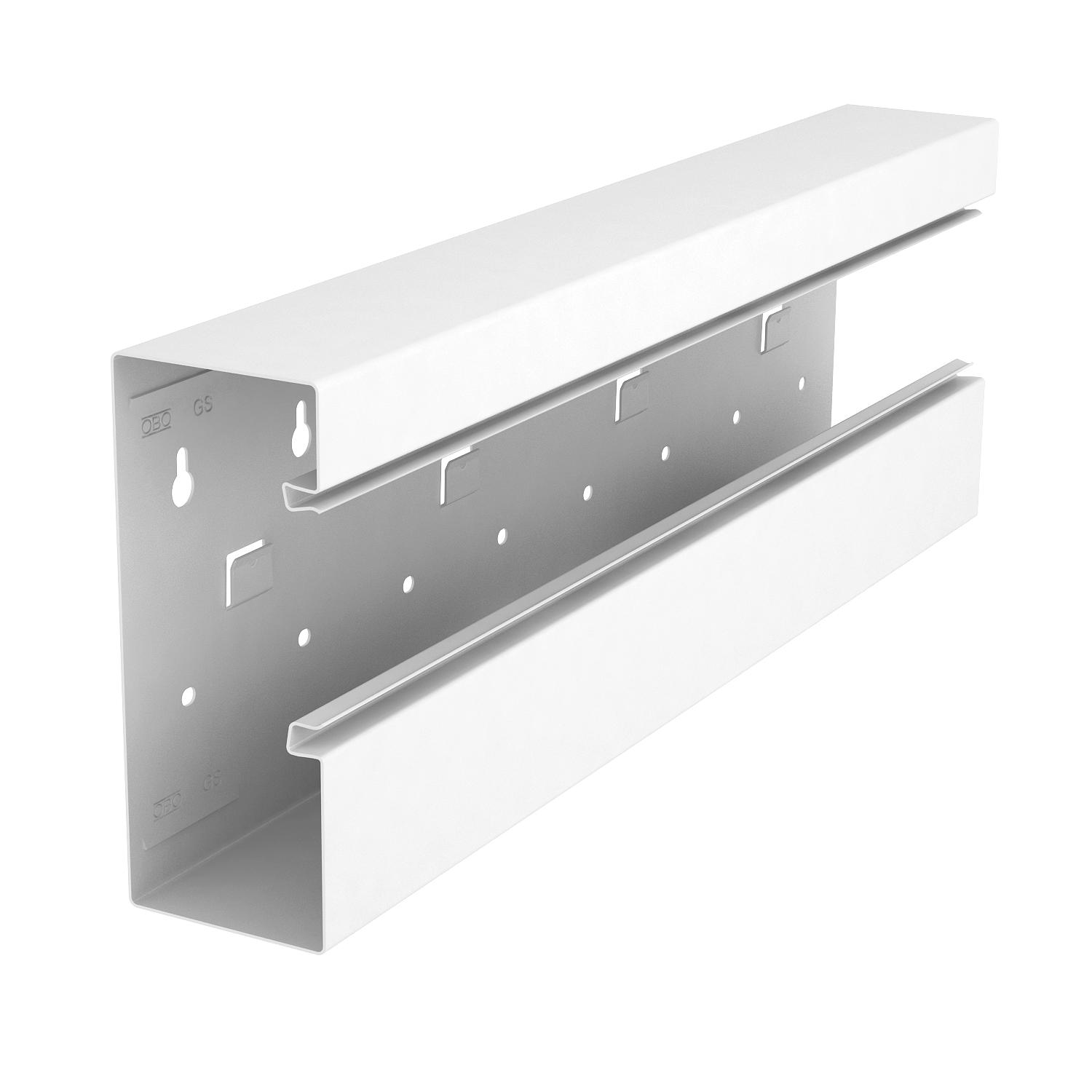

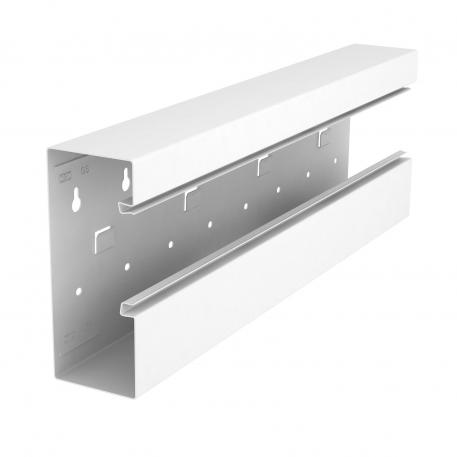

Productgrafiek GS-AT70170RW / 6277860, 60.52 kB, jpg

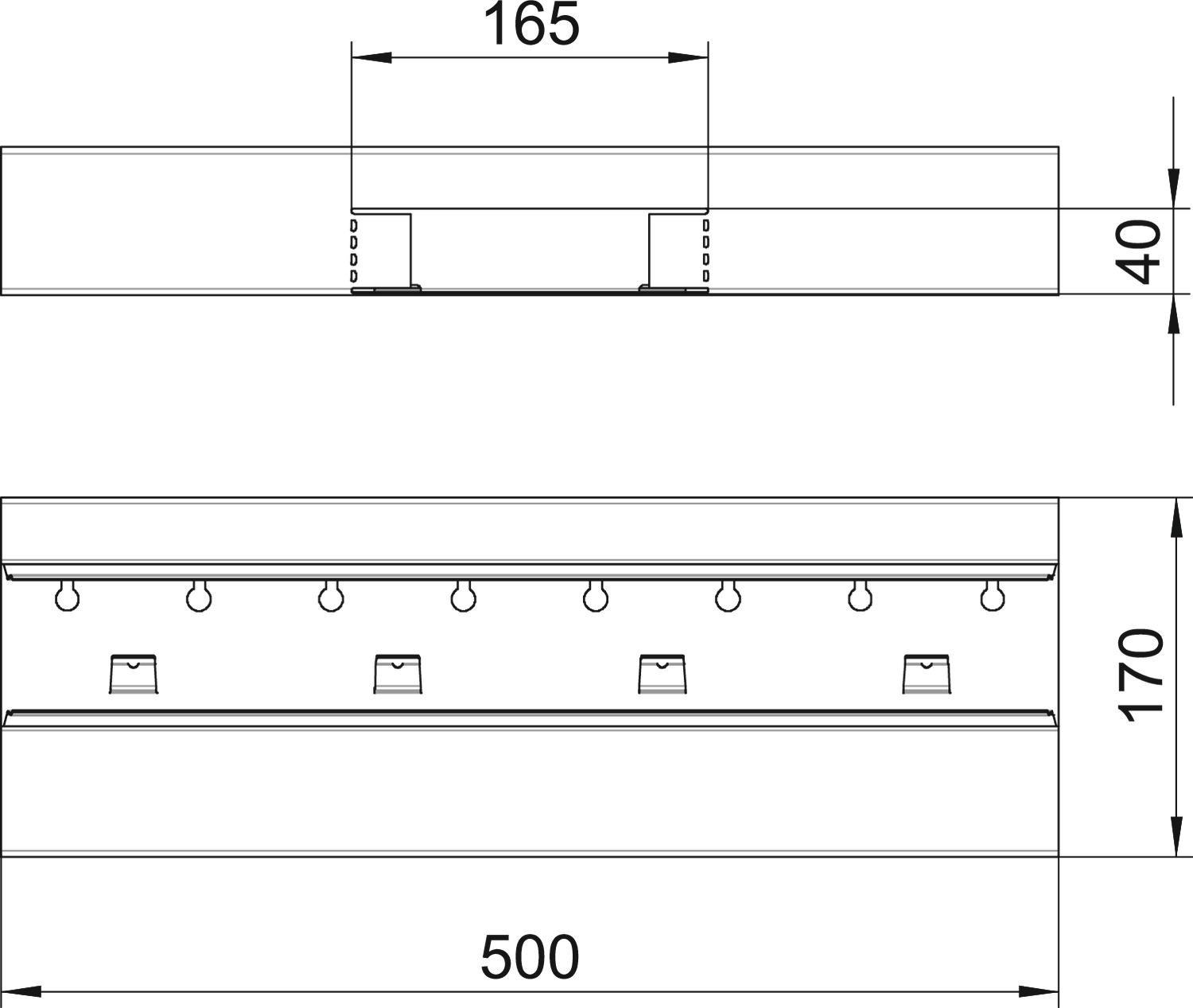

Dimensionale tekening GS-AT70170RW / 6277860, 68.25 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar

6277860_KSTP1.stp, 219.64 kB

Rapid_80_Geräteeinbaukanal_Stahlblech-Systeme_Kanalbreite_170mm_Kanalhöhe_70_und_90_aysymmetrisch_T-Stück_Kanalhöhe_70_und_90mm., 0.00
