TP-wand- en plafondbeugel FS
Art.nr. 6365949 | EAN 4012196984329
- Productbeschrijving
-

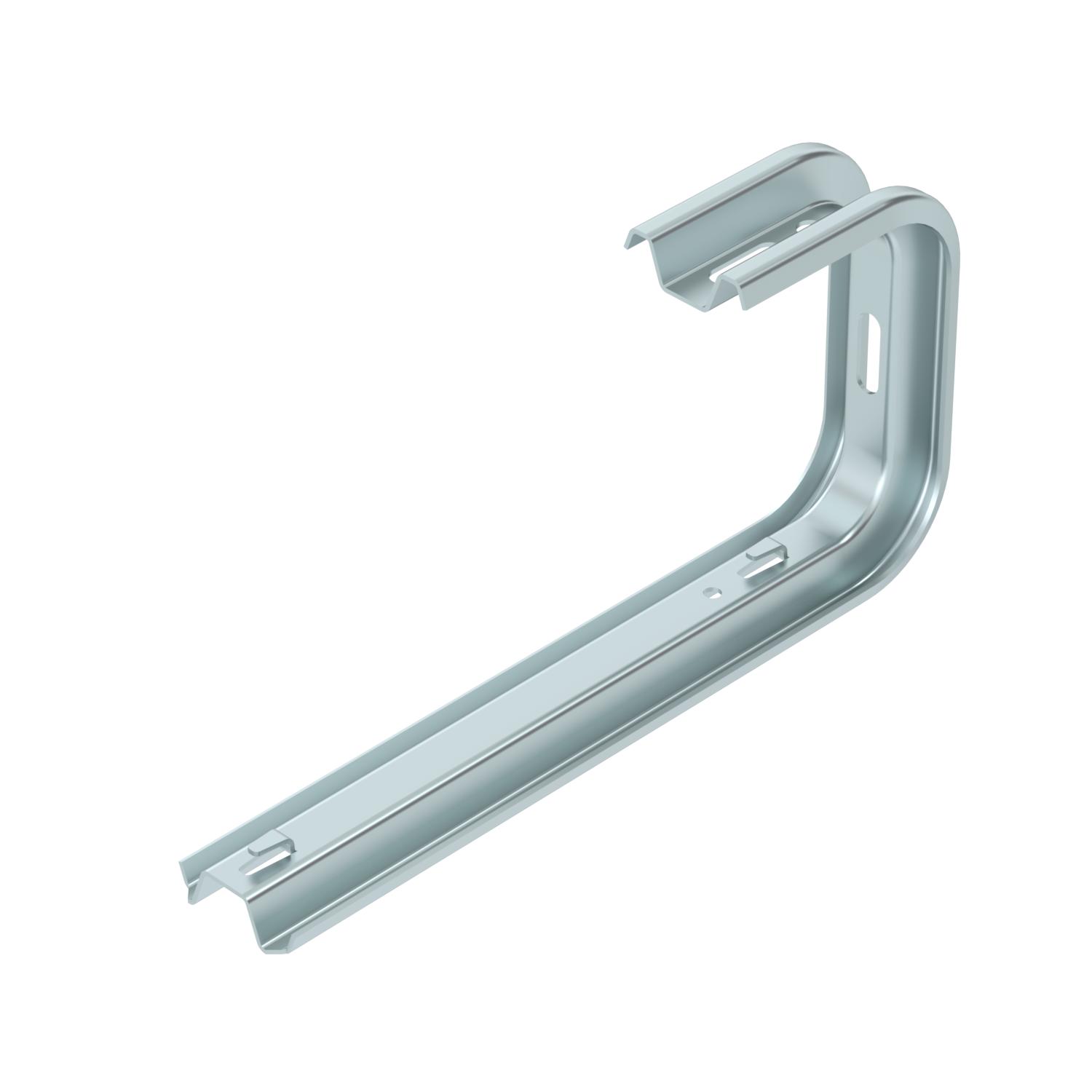

ProductbeschrijvingTP-wand- en plafondbeugel met klemlippen voor schroefloze bevestiging van draadgoten.
-
- Technische gegevens
-

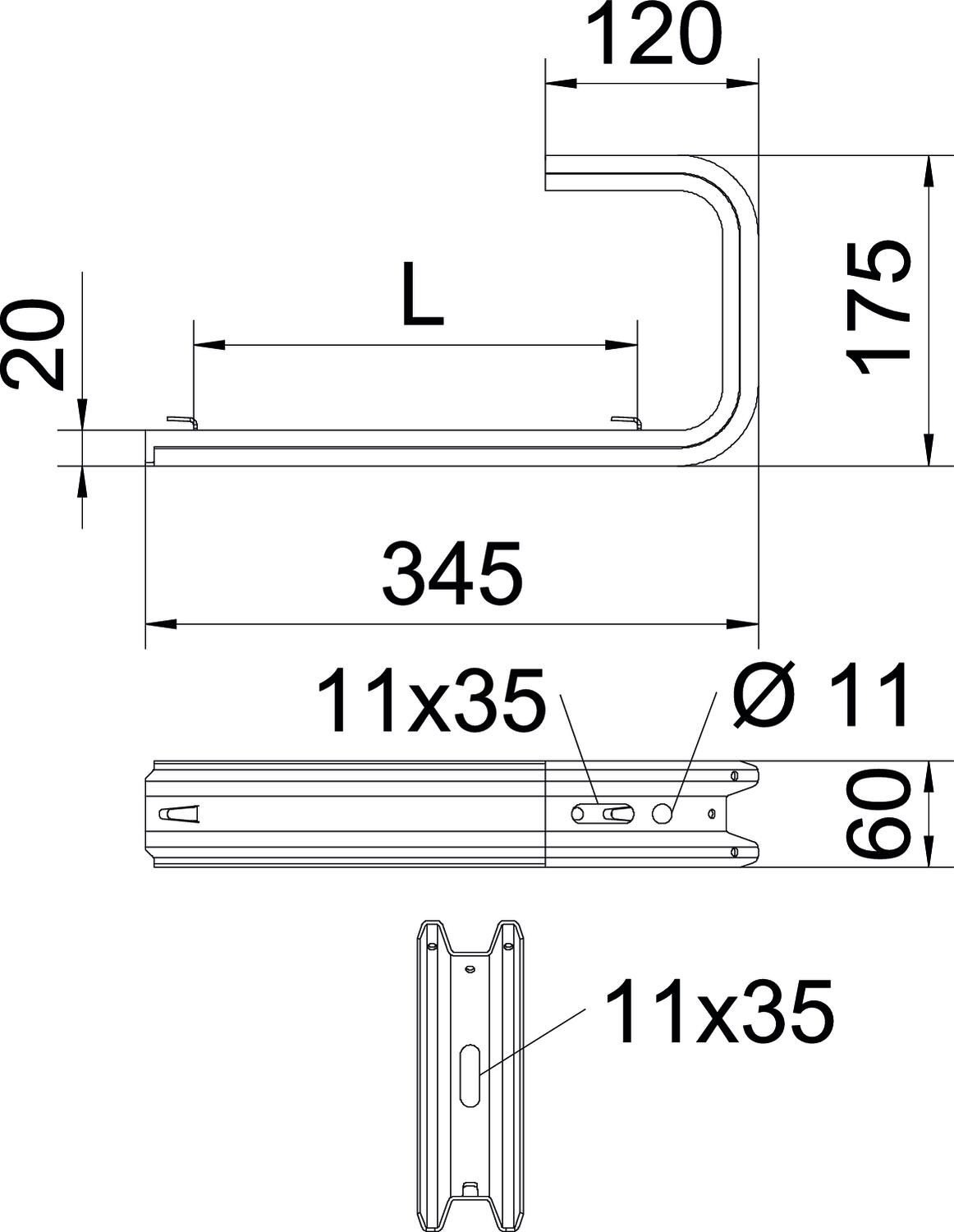

Afmetingen
Breedte 345 mm CO₂-voetafdruk (GWP) van wieg tot poort 1,9196 kg CO₂e / 1 Stuk Dimensie B345mm F in kN plafond 0,5 kN F in kN wand 0,55 kN Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor kabelgoot nee Geschikt voor kabelladder nee Hoogte 60 mm Kleur zink Lengte 175 mm Maat B 345 mm Maat L 250 mm Materiaal Staal Oppervlak bandverzinkt Uitvoering Ophangbeugel (C-beugel) voorbreedte max. 300 mm voorbreedte min. 300 Technische gegevens

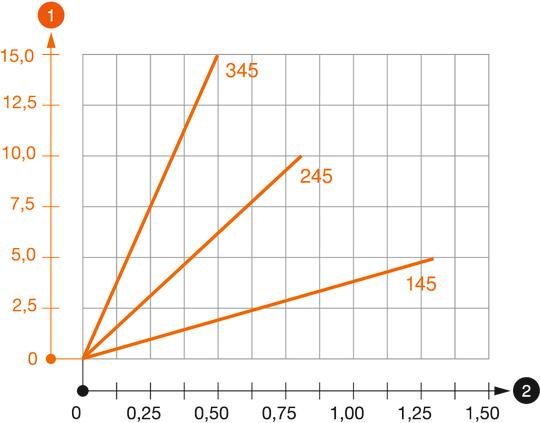

Belastingsdiagram plafondbeugel TPDG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
