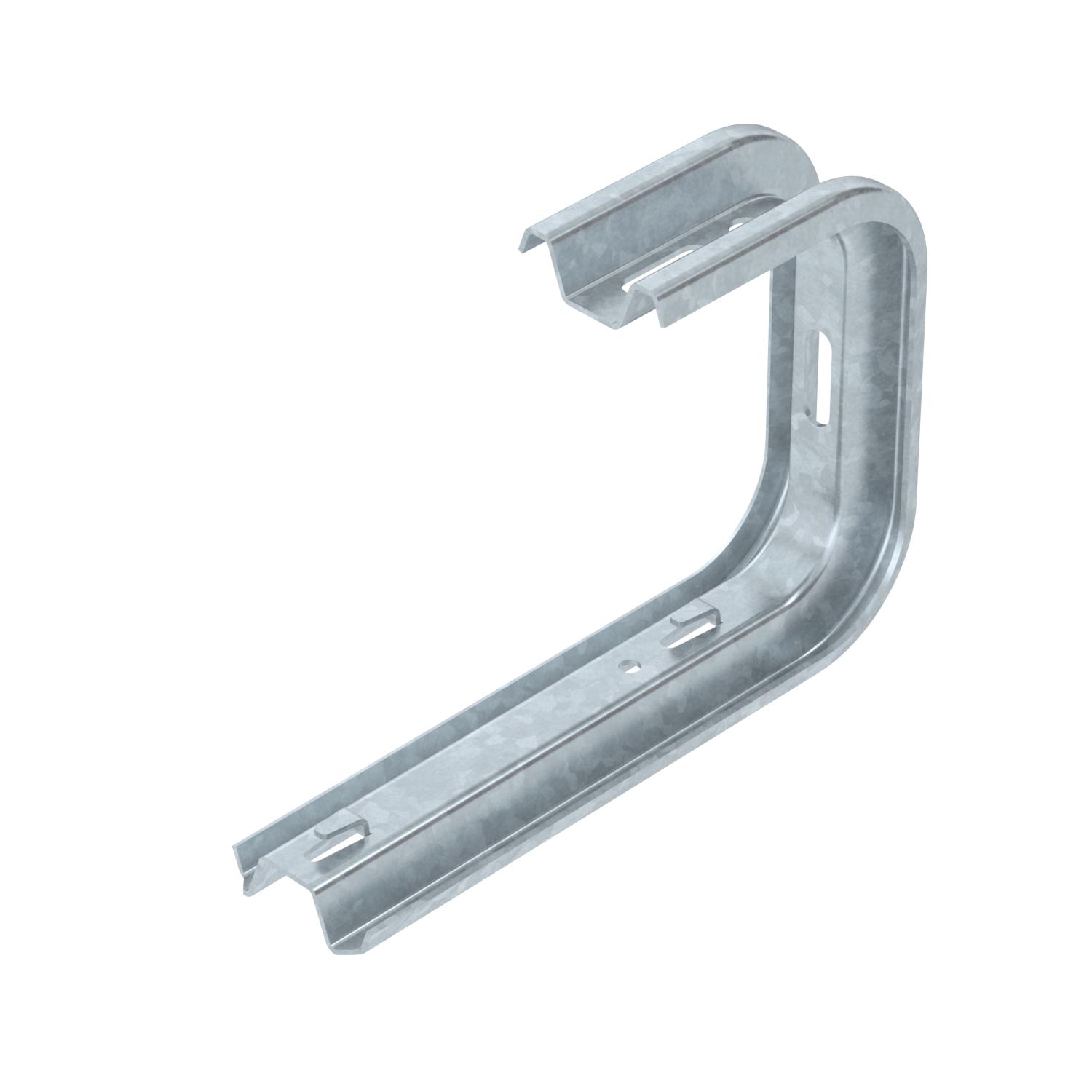

TP-wand- en plafondbeugel FT
Art.nr. 6365981 | EAN 4012195076919
- Productbeschrijving
-
ProductbeschrijvingTP muur- en plafondbeugel met klemplaatjes voor de schroefloze bevestiging van draadgoten.
-
- Technische gegevens
-
Afmetingen
Breedte 245 mm Dimensie B245mm F in kN plafond 0,8 kN F in kN wand 0,87 kN Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor kabelgoot nee Geschikt voor kabelladder nee Hoogte 60 mm Kleur zink Lengte 175 mm Maat B 245 mm Maat L 150 mm Materiaal Staal Oppervlak thermisch verzinkt Uitvoering Ophangbeugel (C-beugel) voorbreedte max. 200 mm voorbreedte min. 200 Technische gegevens
Belastingsdiagram plafondbeugel TPDG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
