UP inbouw-elektronicadoos 66, extra klemruimte 66 | 60 | 20/25 mm | 22

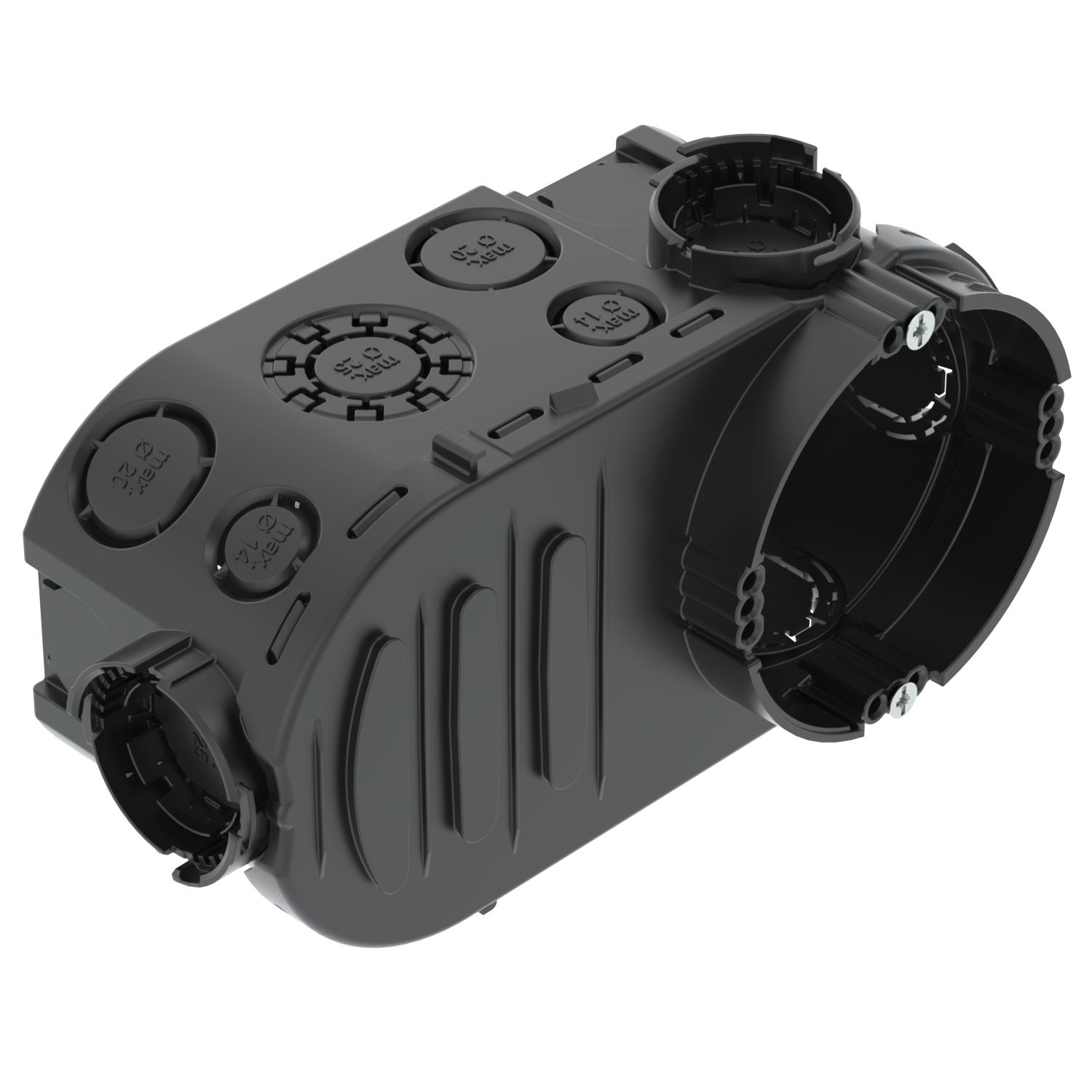

UP inbouw-elektronicadoos 66, extra klemruimte

Art.nr. 2003726 | EAN 4012196856565

Art.nr. / Type	2003726 / UE 66

Hoogte	66 mm

Diameter	60 mm

voor buisdiameter	20/25 mm

Aantal invoeren	22

Productbeschrijving

Productbeschrijving

Inbouw-elektronicadoos met zijdelingse aansluitruimte, voor toepassing in metselwerk met een inbouwdiepte van minimaal 66 mm.

• 4 koppelbare verbindingsstukken met bajonetsluiting
• 6 gecombineerde kabeldoorvoeren Ø 20 en 25 mm
• 8 invoeren tot Ø 20 mm
• 6 invoeren tot Ø 14 mm
• 2 invoeren tot Ø 20 mm in de bodem
• Scheidingswand voor verschillende spanningen, met uitbreekopeningen
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	22
Beschermingsgraad	IP 30
Bevestigen van apparatuur	Schroeven
Breedte	76 mm
Combi-invoeren Ø 20 / 25 mm	6
CO₂-voetafdruk (GWP) van wieg tot poort	0,361 kg CO₂e / 1 Stuk
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	60 mm

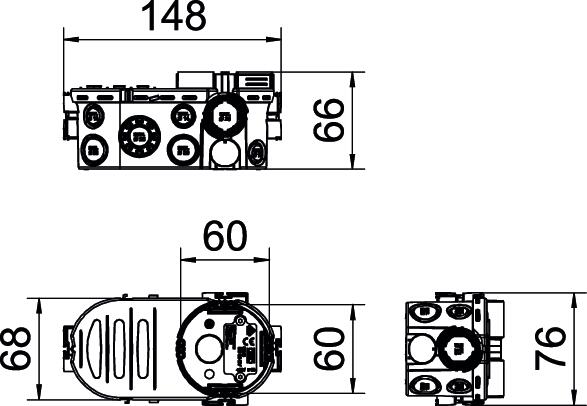

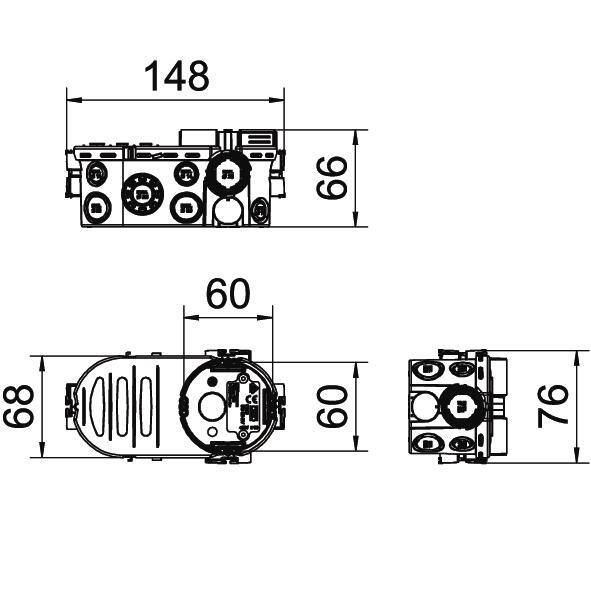

Dimensie	Ø60xH66x148
Halogeenvrij	ja
Hoogte	66 mm
Invoer achteraan	ja
Kleur	Diep zwart
Leidinginvoeren Ø 20 mm	10

Lengte	148 mm
Luchtdicht	nee
Materiaal	Polypropyleen
max. Aderdiameter	2,5 mm²
Met nagelklem	nee
Met schroeven	ja
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
Slagvast	ja
Soort doorvoer behuizing	Uitbreekopening
Type invoer_	NYM-kabels, datakabels en ribbelbuizen
Vlambestendig	volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 650°C
voor buisdiameter	20/25 mm
Vorm	ovaal
