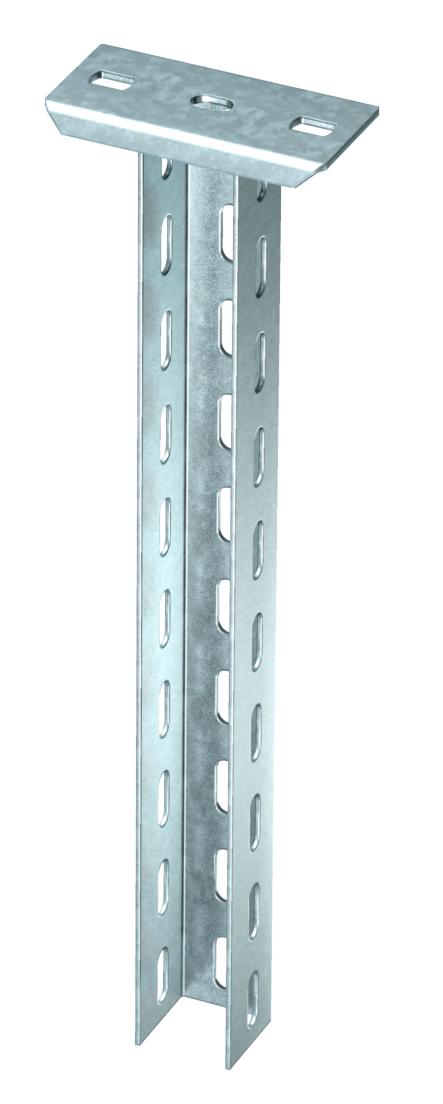

US 5-hangprofiel FT
Art.nr. 6341616 | EAN 4012196536290
- Productbeschrijving
-

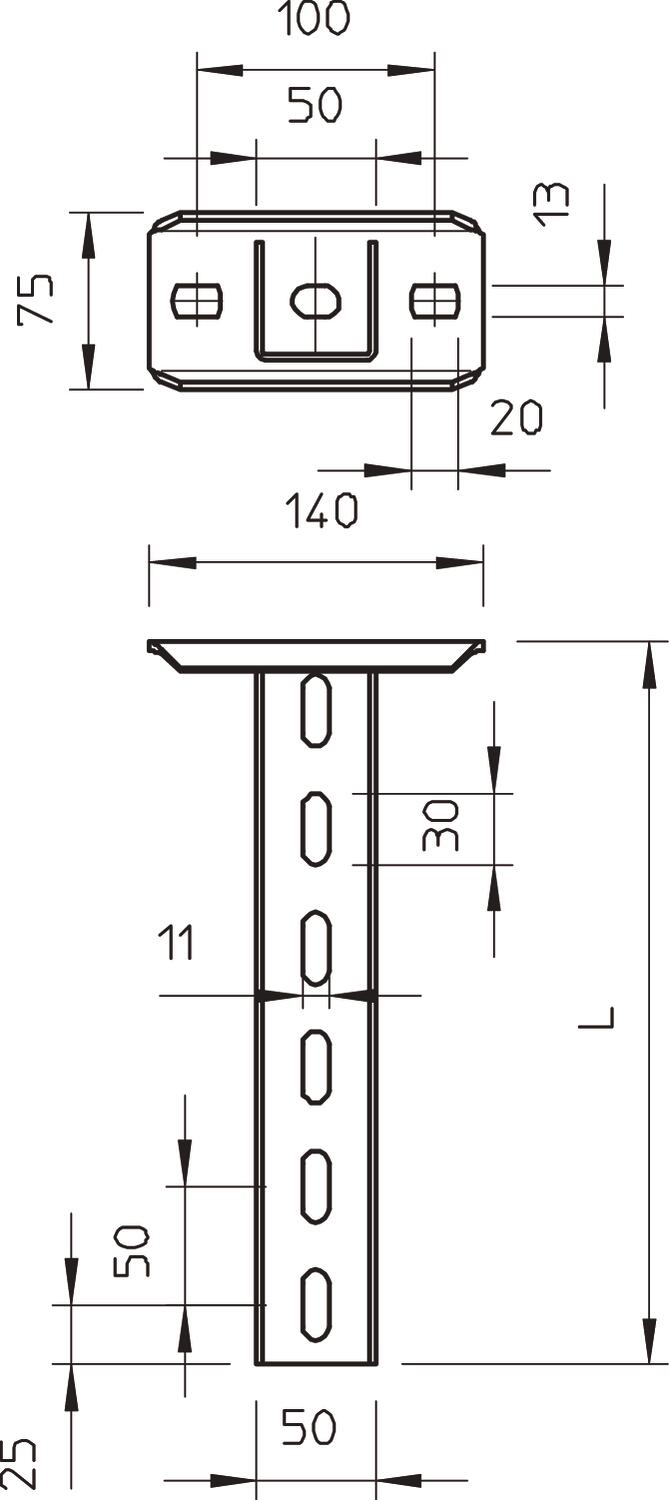

ProductbeschrijvingHangprofiel (U-profiel) in de afmeting 50 x 50 mm met aangelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Breedte 50 mm Consolelengte 200 5,75 kN Consolelengte 400 3,1 kN Consolelengte 600 2,2 kN CO₂-voetafdruk (GWP) van wieg tot poort 8,4075 kg CO₂e / 1 Stuk Dimensie 50x50x1000 Functiebehoud ja Hoogte 50 mm Kleur zink Lengte 1000 mm Maat L 1000 mm Materiaal Staal Materiaaldikte 2,5 mm Maximale trekbelasting 10 kN Met vertanding nee Oppervlak thermisch verzinkt Uitvoering U-profiel Technische gegevens

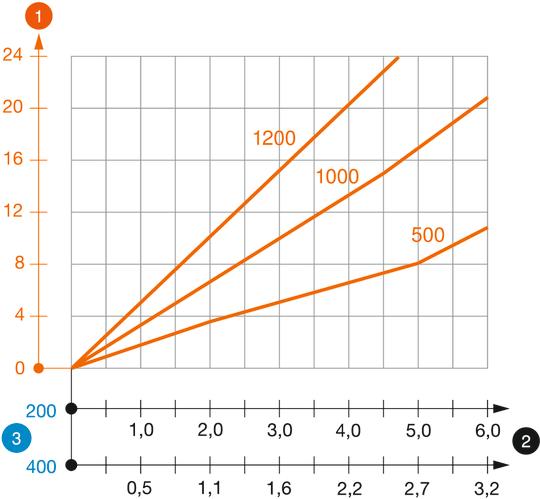

Belastingdiagram U-profiel type US 5 K
-
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Consolelengte in mm
-
Belastingscurve met consolelengtes in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
U-profielverbinder FT
VUS 5 FT 6018505 10 Stuks

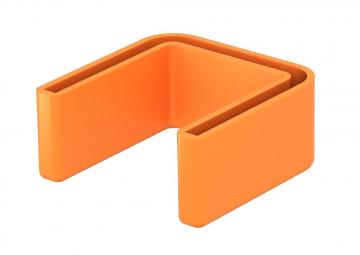

Beschermkap
US 5 KS OR 6338462 20 Stuks
Platkopbout met moer en sluitring F
FRS 10x25 F 8.8 6407560 50 Stuks

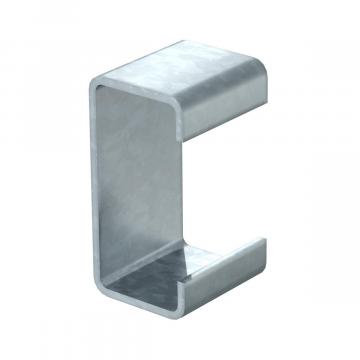

Afstandsstuk FT
DSK 45 FT 6416500 20 Stuks
Zeskantbout M10 F
SKS 10x80 F 6418250 20 Stuks - Downloads
-
