- Productbeschrijving
-

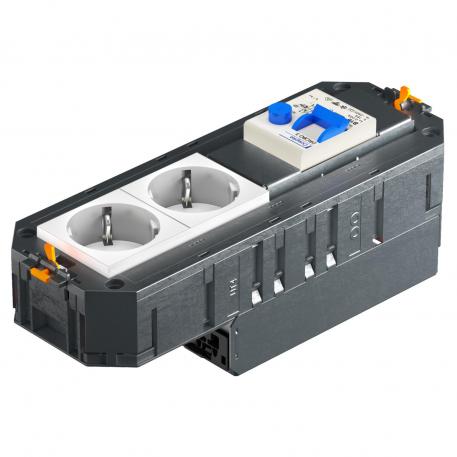

ProductbeschrijvingAansluitgerede universele drager Connect UTC4 met WAGO stekkerverbindingssysteem WINSTA® MIDI. Passend bij de verbindingskabels VL-WIN en voor gebruik in de inbouweenheden van nominale grootte R7, 9 en R9.

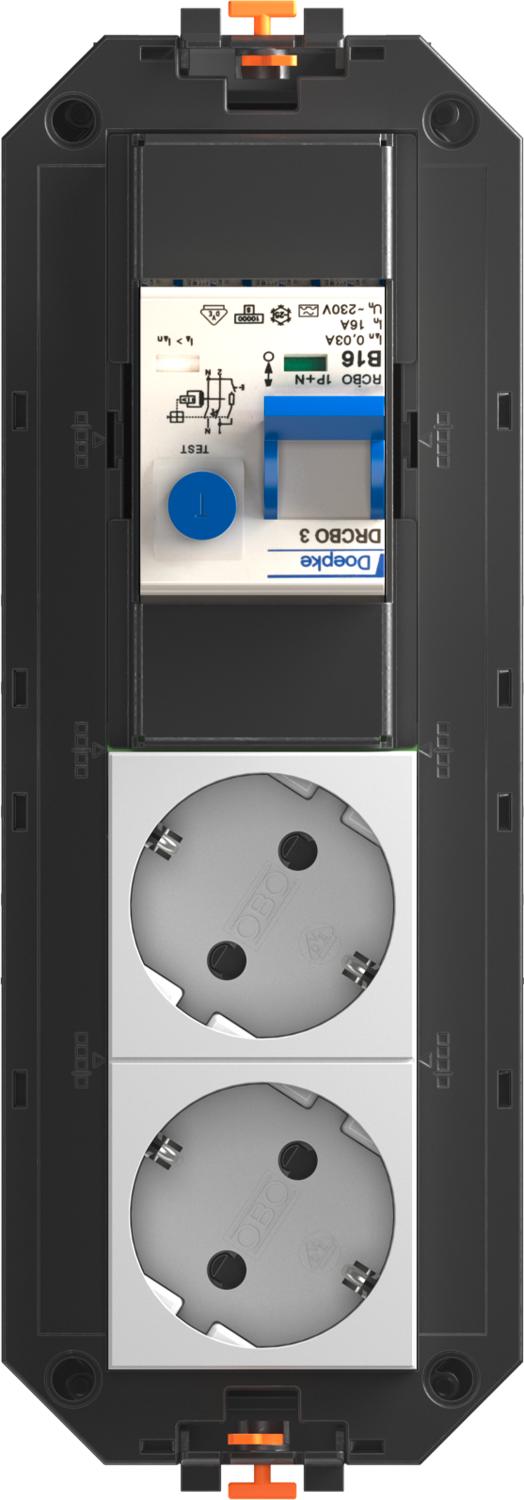

De aansluitklare universele drager UTC4 FI beschikt over 2, met FI/LS gezekerde veiligheidscontactdozen. Interne bedrading met 2,5 mm². Let op de aansluitvoorwaarden (en ook de selectiviteit)!
Ingangszijde: zelfvergrendelende 3-polige connector, type WINSTA® MIDI (stekker)
Uitgangszijde: zelfvergrendelende 3-polige connector, type WINSTA® MIDI (socket)
Technische kenmerken FI / LS 1P + N:
Nominale stroom AC 16 A
Nominale spanning 230 V
Uitschakelkarakteristiek B
Type A aardlekstroom (puls- en wisselstroomgevoelig)
Gevoeligheid 30 mA
Nominaal ontladingsvermogen 10 kA
- Technische gegevens
-
Technische gegevens

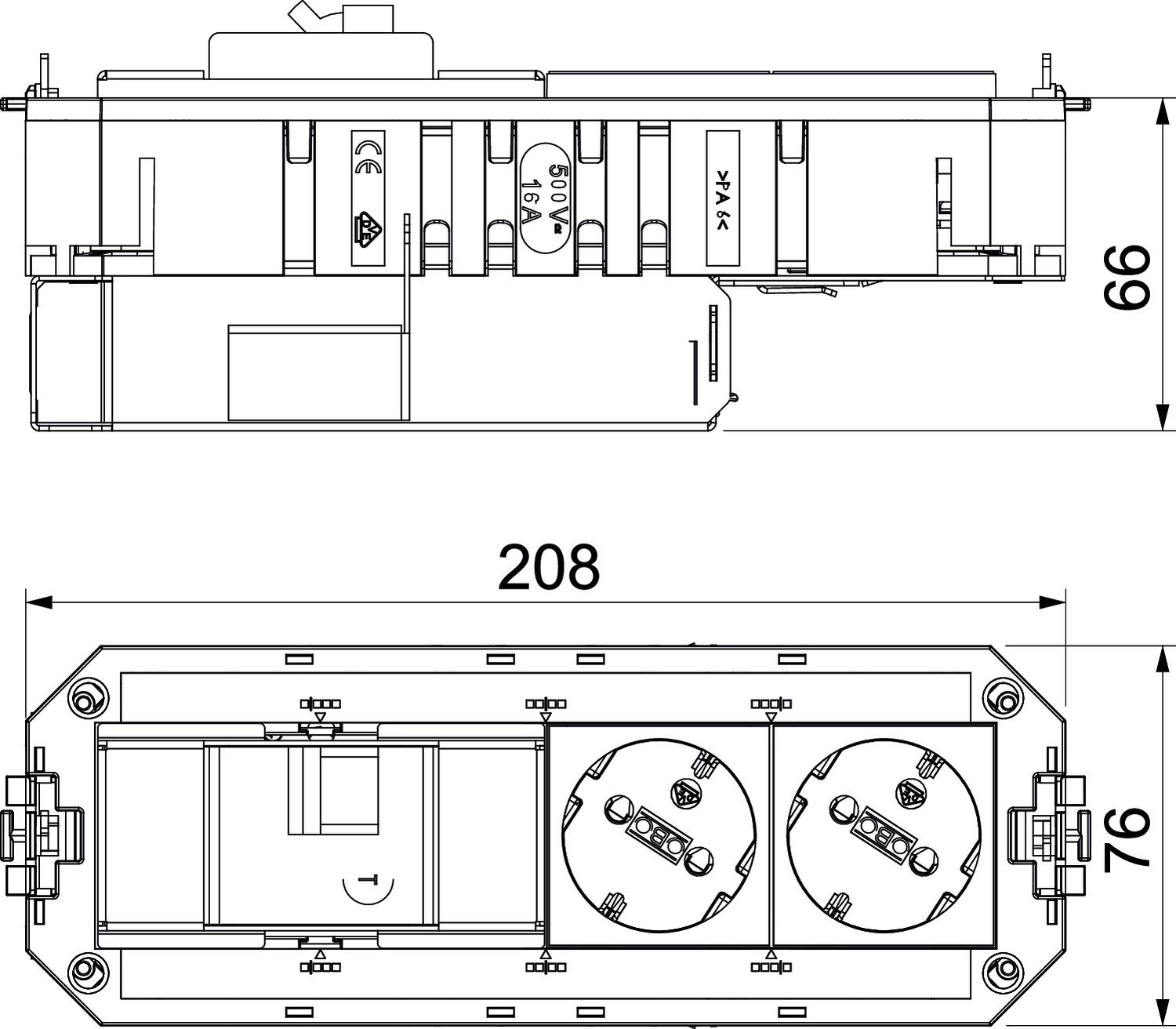

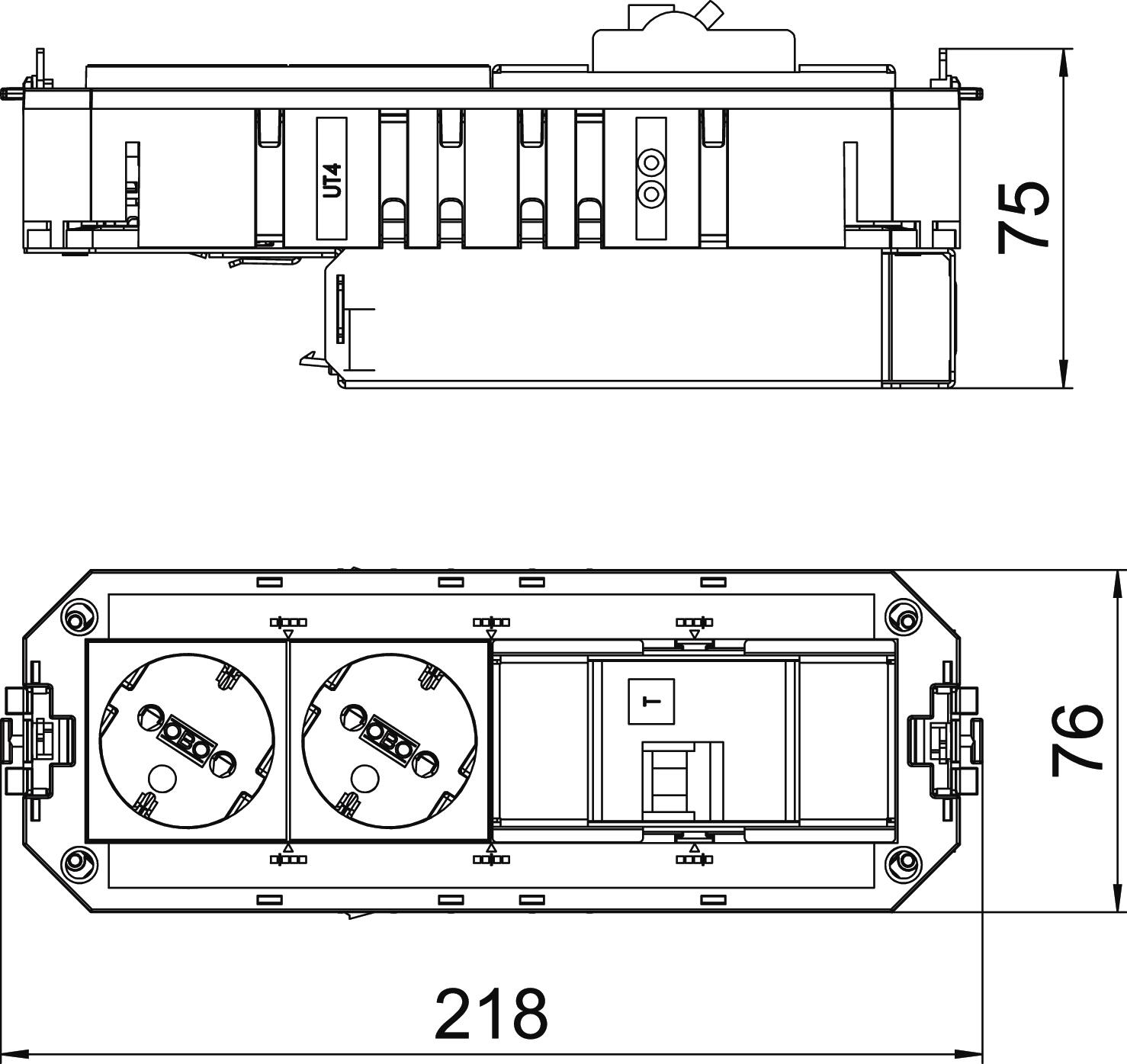

Aantal aansluitingen 1 Aantal inbouwbare apparaten 4 Aantal leidinginvoeren 2 Breedte 76 mm Circuit 1 Contactdooscombinatie 2-voudig Dimensie 208x45x85 Doorsnede 2,5 mm² Hoogte 85 mm Installatietechniek Rastermaat M45 Lengte 218 mm Materiaal Polyamide Montagetype installatieapparatuur borgen Overspanningsbeveiliging nee Steeksysteem WINSTA® MIDI Steekverbindersysteem systeemgebonden ja Uitvoering Bekervorm Uitvoering FI/LS/2-voudig wit - Alle typen
- Downloads
-
Specificatieblad UTC4 FI W WS2 / 7404696 , 0.32MB , pdfEU Conformiteitsverklaring UTC4 FI W WS2 / 7404696 , 0.17MB , pdf
