Verbinder A2
Art.nr. 6016574 | EAN 4012196593880
- Productbeschrijving
-

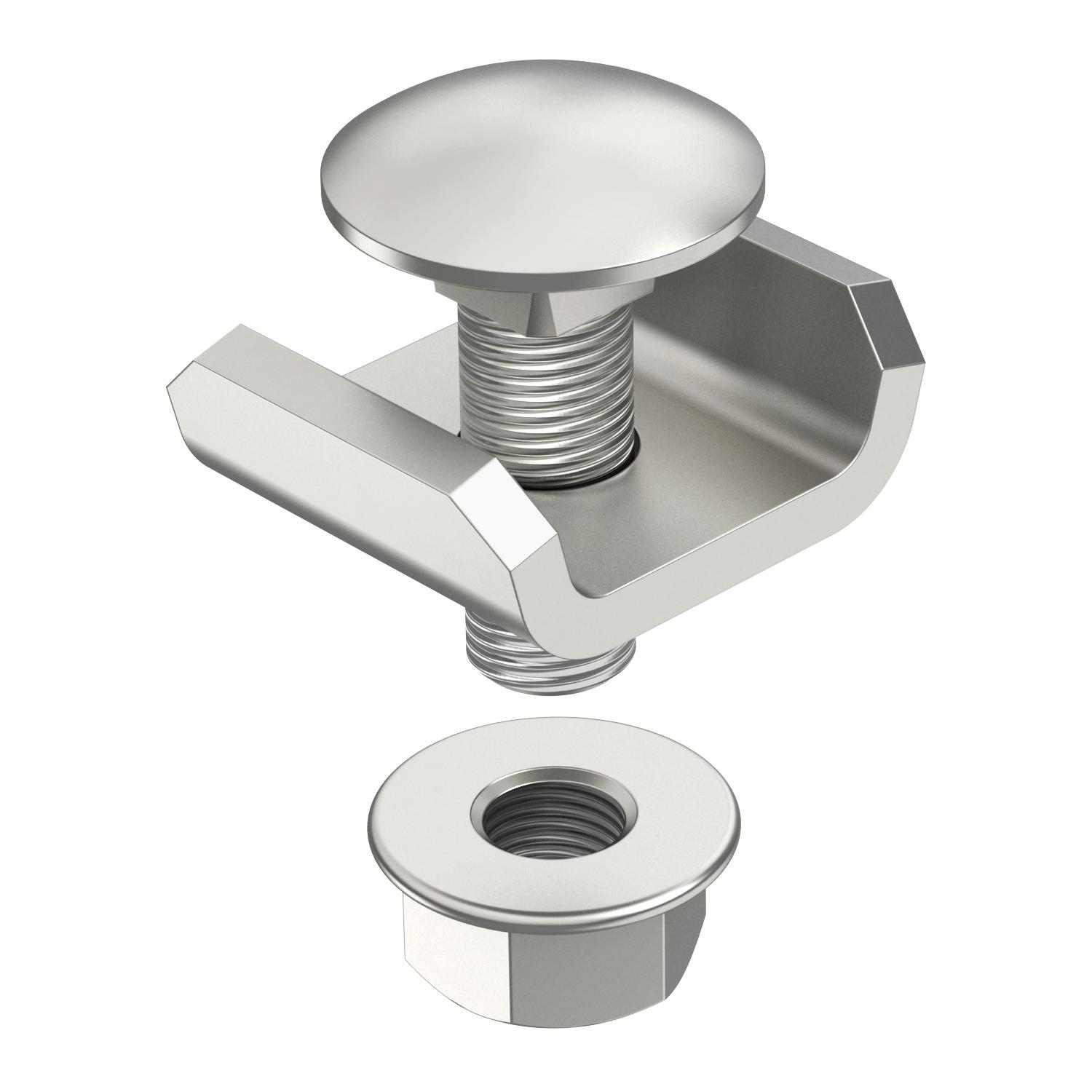

ProductbeschrijvingVoegverbinder voor draadgoot type SGR.
Afb. positionering en aantal draadgootverbinders.
50-150 mm = 2 stuks
200-300 mm = 3 stuks
400-450 mm = 4 stuks
500-600 mm = 5 stuks
-
- Technische gegevens
-
Technische gegevens

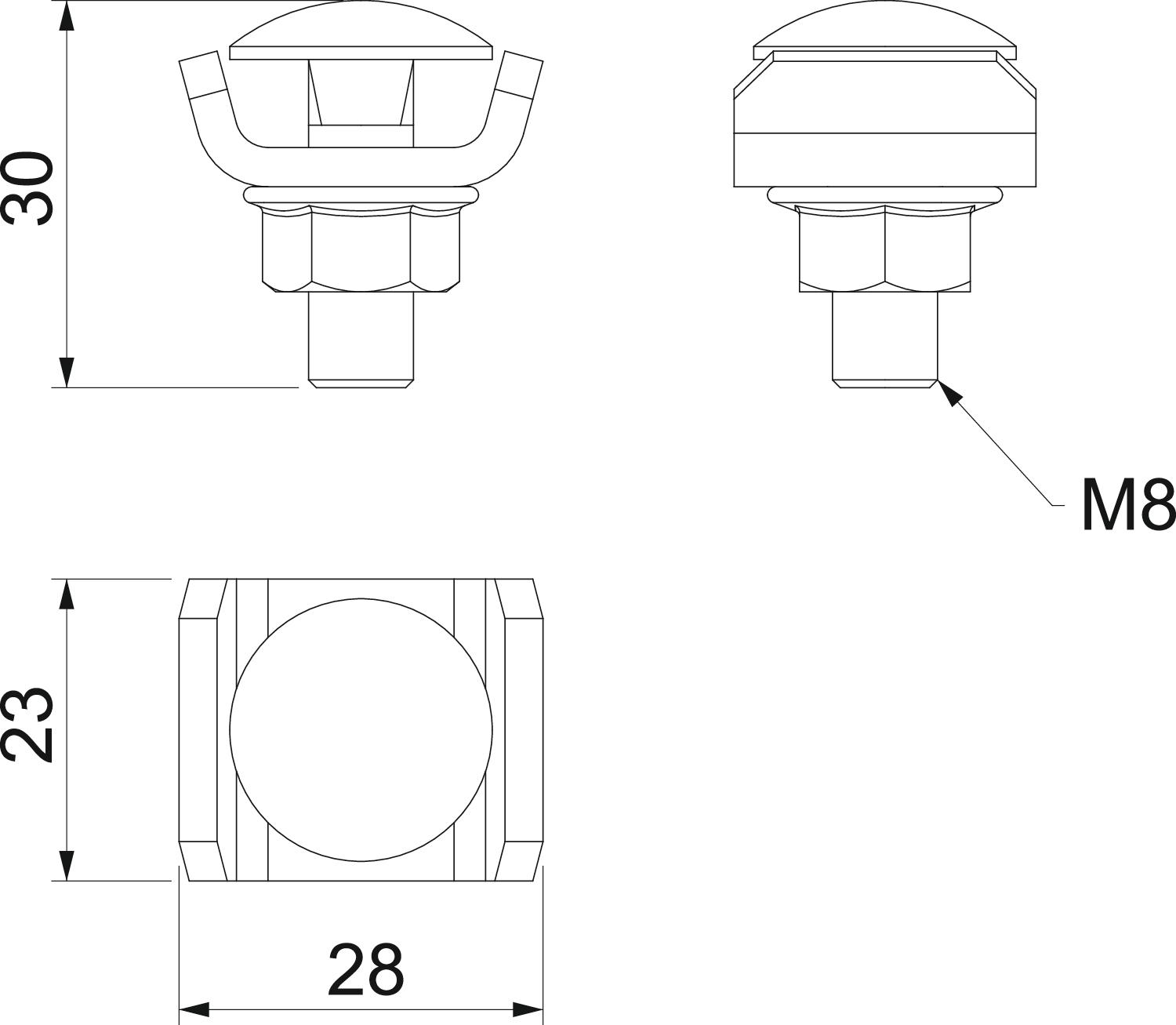

Afmetingen 24 x 28 Breedte 1,1 in Breedte 28 mm Dimensie 24x28x30 Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor draadgootdraad min. 6 mm Geschikt voor kabelgoot nee Geschikt voor kabelladder nee Hoogte 30 mm Hoogte 1,18 in Kleur roestvrij staal Lengte 24 mm Materiaal Roestvast staal 1.4301 Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Scharnierverbinder horizontaal nee Scharnierverbinder verticaal nee Verbindingstype Schroefverbinder - Alle typen
