- Productbeschrijving
-
Productbeschrijving

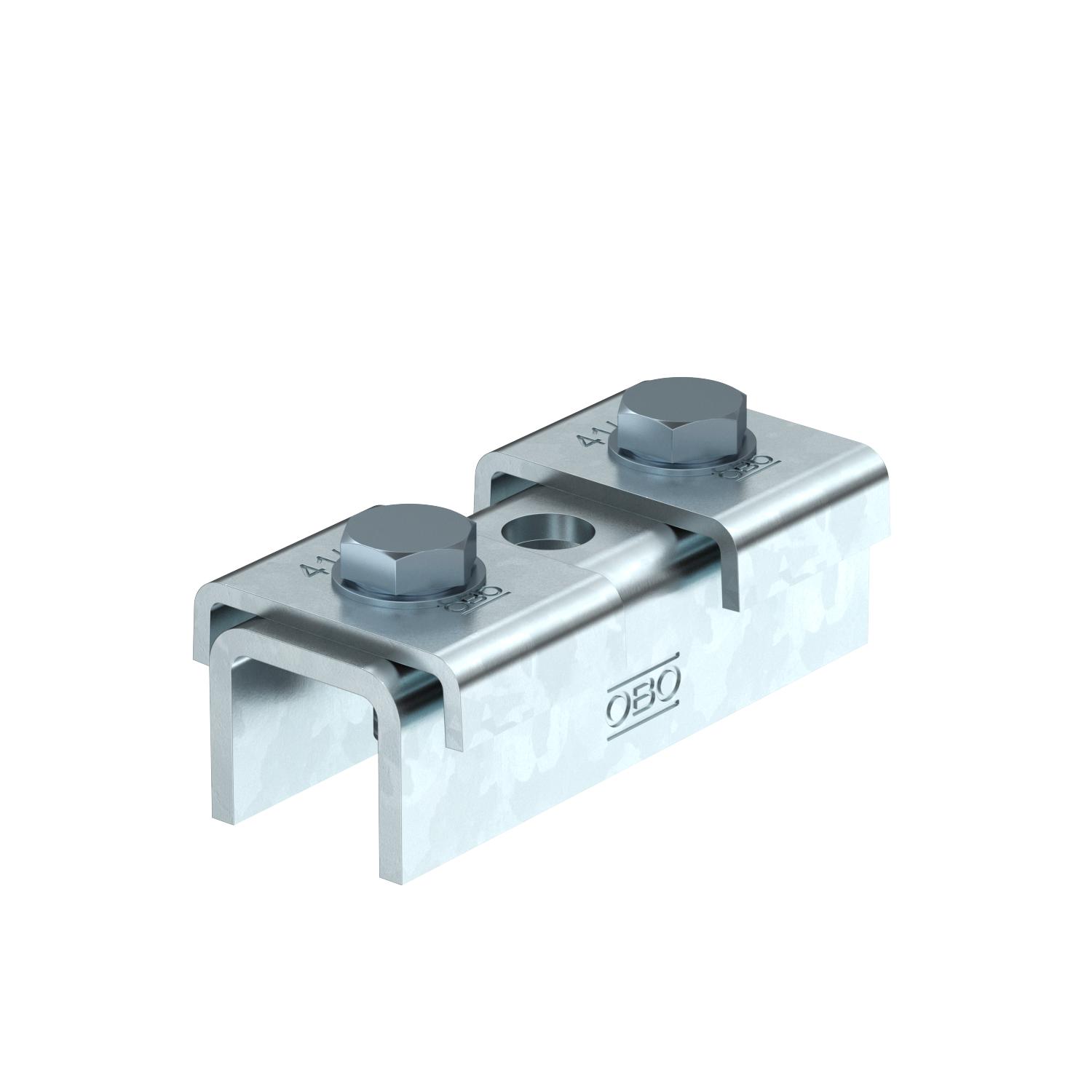

De verbinder is bedoeld als verlenging van de montagerail MS4141. Deze verbinding kan eenvoudig en betrouwbaar op de bouwplaats worden gemaakt of vooraf in de werkplaats.
Gewaarborgd is dat er geen zwak punt ontstaat in het gebied van de railkoppeling. Hier gelden de statische wetten van de montagerail.
Levering:
Beugels type 4141 en bijpassende zeskantbouten worden los meegeleverd.
- Technische gegevens
-
Technische gegevens
Boorgatafstand centrisch 60 mm Dimensie 100x4mm Gatgrootte 12 mm Geschikt voor profielvormen U-profiel Materiaal Staal Materiaaldikte 4 mm Met schroeftoebehoren ja Oppervlak thermisch verzinkt Profielvorm C-profiel Roestvast staal, gebeitst nee Sleufbreedte 22 mm Soort perforatie Achterzijde geperforeerd Statische waarde A 2,97 cm² Statische waarde ly 6,05 cm Statische waarde lz 9,01 cm Statische waarde Wy 2,91 cm² Statische waarde Wz 4,4 cm² Uitvoering geperforeerd Afmetingen

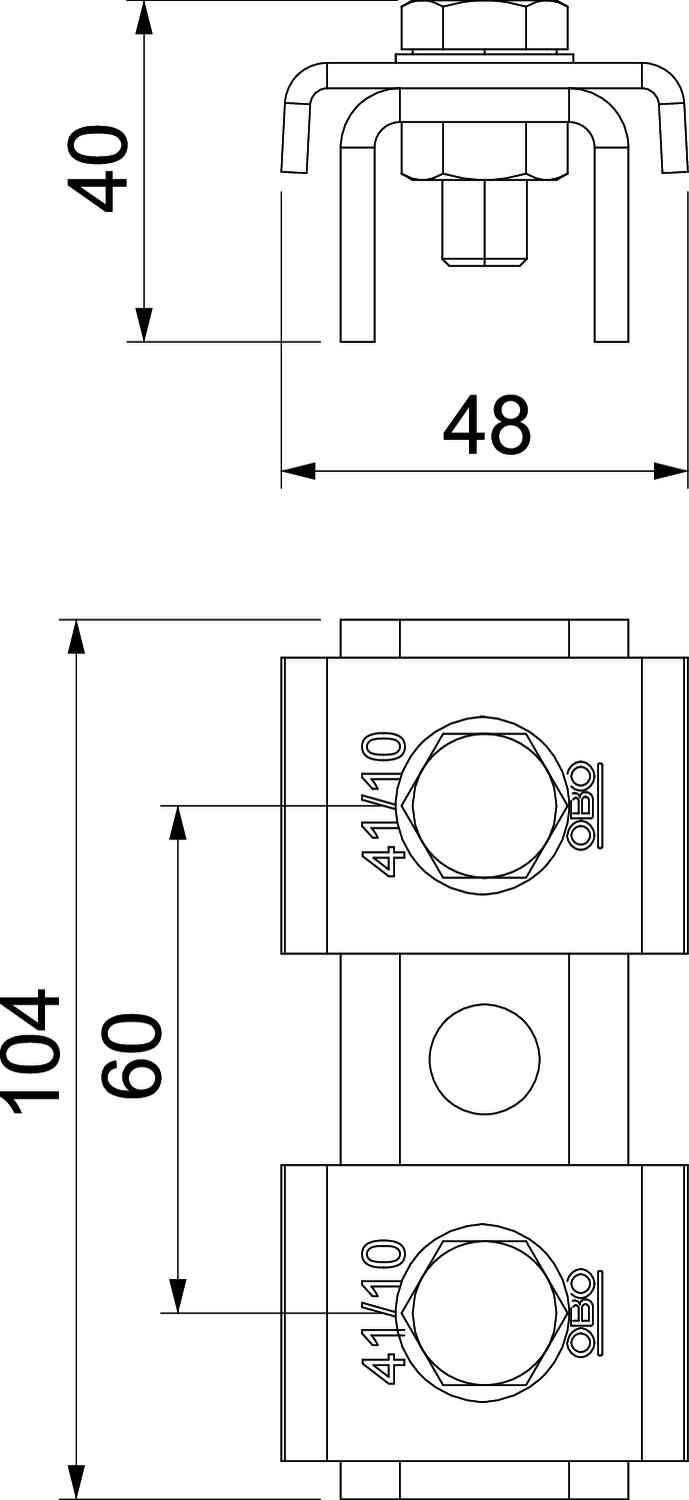

Breedte 47 mm Hoogte 39,4 mm Lengte 100 mm - Alle typen
- Downloads
-
Specificatieblad SVE 41 FT / 1123121 , 0.18MB , pdfBrochure Railsystemen , 2.10MB , pdfREACH Conformiteitsverklaring SVE 41 FT / 1123121 , 0.12MB , pdfRoHS Conformiteitsverklaring SVE 41 FT / 1123121 , 0.12MB , pdf
