Verbindingsstrip, geleidend voor EÜK-2 75 | 28 | 58 | 250 |

morepic-1

morepic-2

Verbindingsstrip, geleidend voor EÜK-2

Art.nr. 7400992 | EAN 4012197349912

Art.nr. / Type

Breedte	75 mm

Kanaalhoogte min.	28 mm

Kanaalhoogte max.

Kanaalbreedte min.

Productbeschrijving

Productbeschrijving

Verbindingsstrip (2-delig) voor geleidende montage van met de dekvloer bedekte ondervloerkanalen. De verbindingsstrip vergrendelt in de kanaalzijwanden.

Technische gegevens

Technische gegevens

Afdichtingsinbouwmogelijkheid	nee
Breedte	75 mm
Deksel afneembaar	ja
Dimensie	323x75x28,2
Geschikt voor dillitatievoeg	ja
Kanaalbreedte min.	250 mm
Kanaalhoogte max.	58 mm
Kanaalhoogte min.	28 mm

Lengte	323 mm
Maat a	250 mm
Materiaal	Staal
met potentiaalvereffening	ja
Oppervlak	bandverzinkt
Uitvoering	Lip
Vloerplaat	ja

Alle typen

Alle typen

Type	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Kanaalbreedte min.	Art.nr.	Aantal	kl. VKE
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Stuks	1 Stuks
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Stuks	1 Stuks
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Stuks	1 Stuks

Downloads

Specificatieblad VL 250-2 / 7400992 , 0.17MB , pdf

EU Conformiteitsverklaring VL 250-2 / 7400992 , 0.17MB , pdf

Prestatieverklaring VL 250-2 / 7400992 , 0.34MB , pdf

Download

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 350-3 , 0.38MB , pdf

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 250-3 , 0.33MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Montagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 10.26MB , pdf

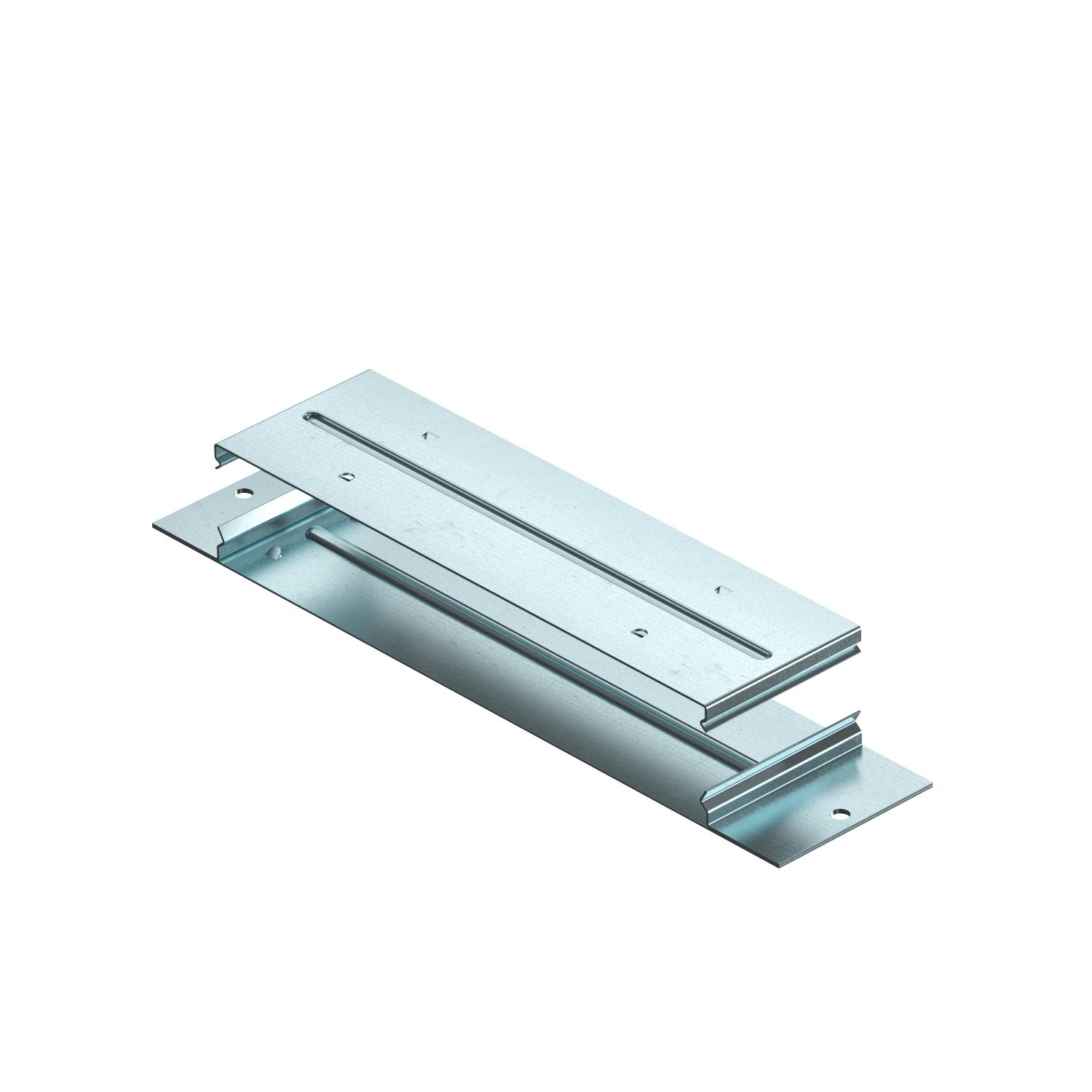

Productgrafiek VL 250-2 / 7400992, 71.34 kB, jpg

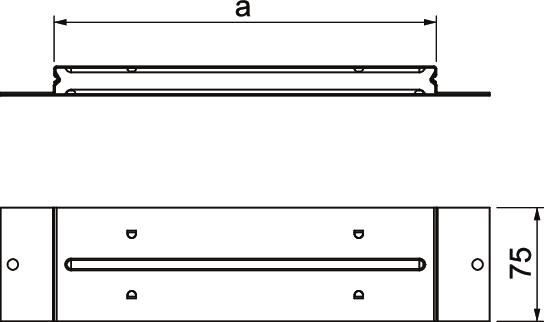

Dimensionale tekening VL 250-2 / 7400992, 13.90 kB, jpg

VL 250-2 / 7400992
