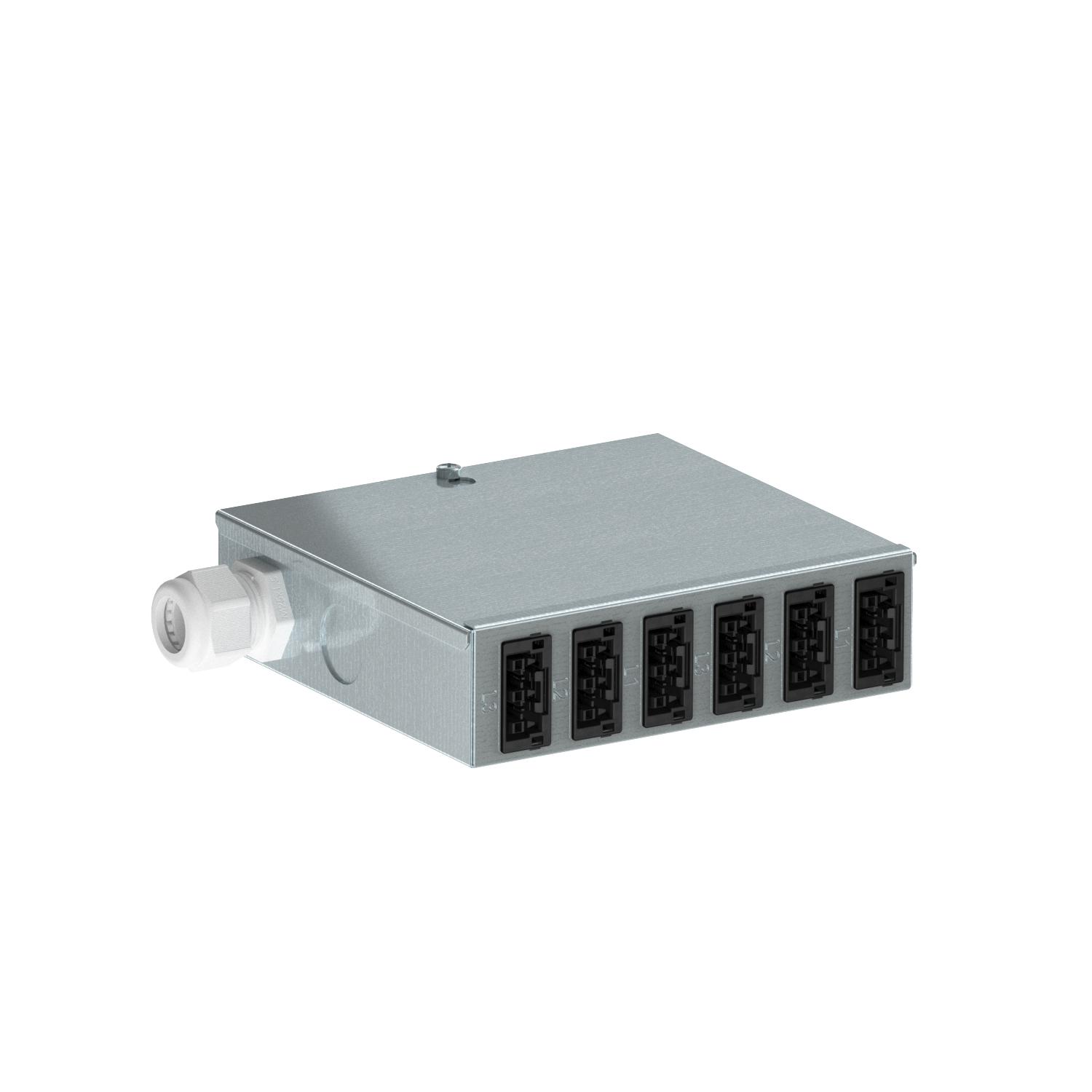

Verdeelblok UVS-WIN met vaste aansluiting, normaal circuit
Art.nr. 6107980 | EAN 4012196688142
- Productbeschrijving
-
ProductbeschrijvingEnergieverdelers voor krachtstroomtechniek met vaste aansluiting, uitgerust en voorbedraad.
Ingang: 1x draaistroomcircuit via een schroefloze, 5-polige steekkemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 6 zelfvergrendelende steekverbinders 3-polig in zwart, 25 A, type WINSTA MIDI (connectordeel: 2 x L1, 2 x L2, 2 x L3). Bedrading intern: H07V-U2,5
Ingang: 1 x driefasestroomcircuit via een schroefloze, 5-polige steekklemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 6 zelfvergrendelende steekverbinders 3-polig zwart, 25 A, type WINSTA® MIDI (connectordeel: 2 x L1, 2 x L2, 2 x L3).
Bedrading intern: PVC-aders H07V-U2,5.
- Technische gegevens
-
Technische gegevens

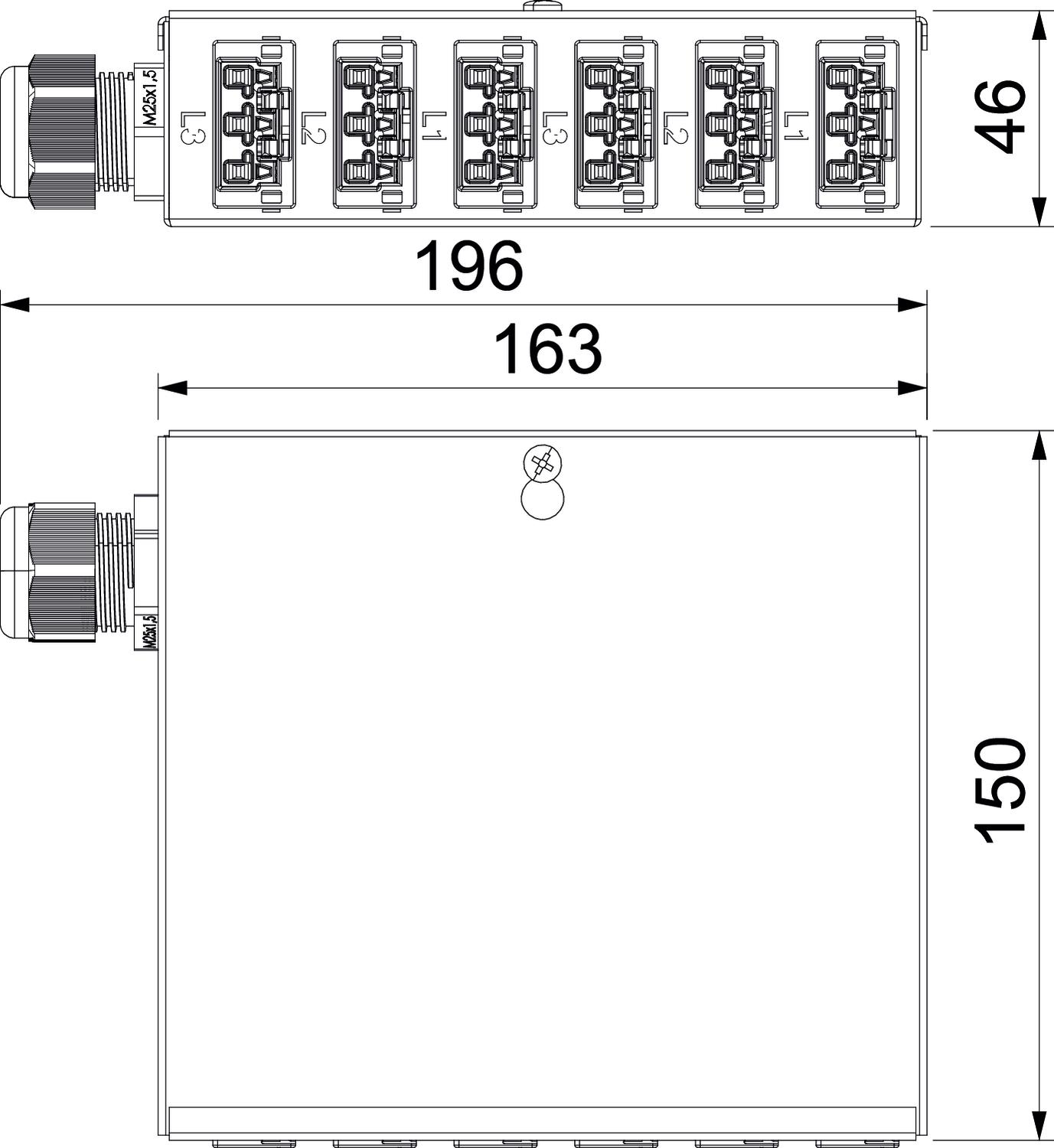

Aansluittype Klemstuk Aantal aftakkingen 6 Aantal ingangscircuits 1 Breedte 149 mm Dimensie 150x196x46 Doorsnede aansluitleiding 4 mm² Hoogte 46 mm Ingang 5-polig Kleur steekverbindersysteem zwart Lengte 196 mm Materiaal Staal Steekverbindersysteem systeemgebonden ja - Alle typen
