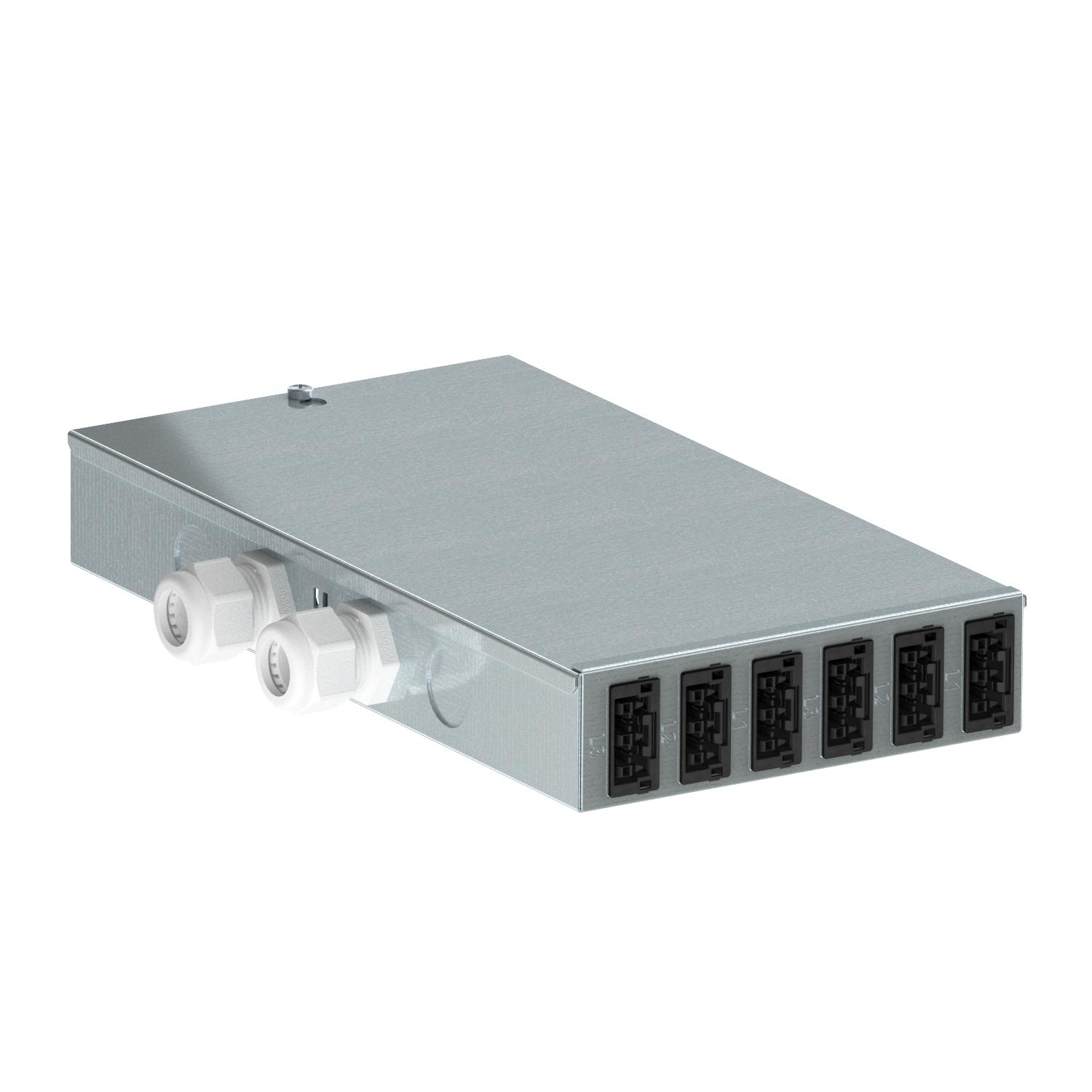

Verdeelblok UVS-WIN met vaste aansluiting, normaal en speciaal circuit
Art.nr. 6107984 | EAN 4012196688166
- Productbeschrijving
-
ProductbeschrijvingIngang: 2 x driefasestroomcircuit via een schroefloze, 5-polige steekklemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 12 zelfvergrendelende steekverbinders 3-polig in wit (6x) en zwart (6x), 25 A, type WINSTA® MIDI (connectordeel per draaistroomkring: 2 x L1, 2 x L2, 2 x L3).
Bedrading intern: PVC-aders H07V-U2,5.
Ingang: 2 x driefasestroomcircuit via een schroefloze, 5-polige steekklemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 12 zelfvergrendelende steekverbinders 3-polig in wit (6x) en zwart (6x), 25 A, type WINSTA® MIDI (connectordeel per draaistroomkring: 2 x L1, 2 x L2, 2 x L3).
Bedrading intern: PVC-aders H07V-U2,5.
- Technische gegevens
-
Technische gegevens

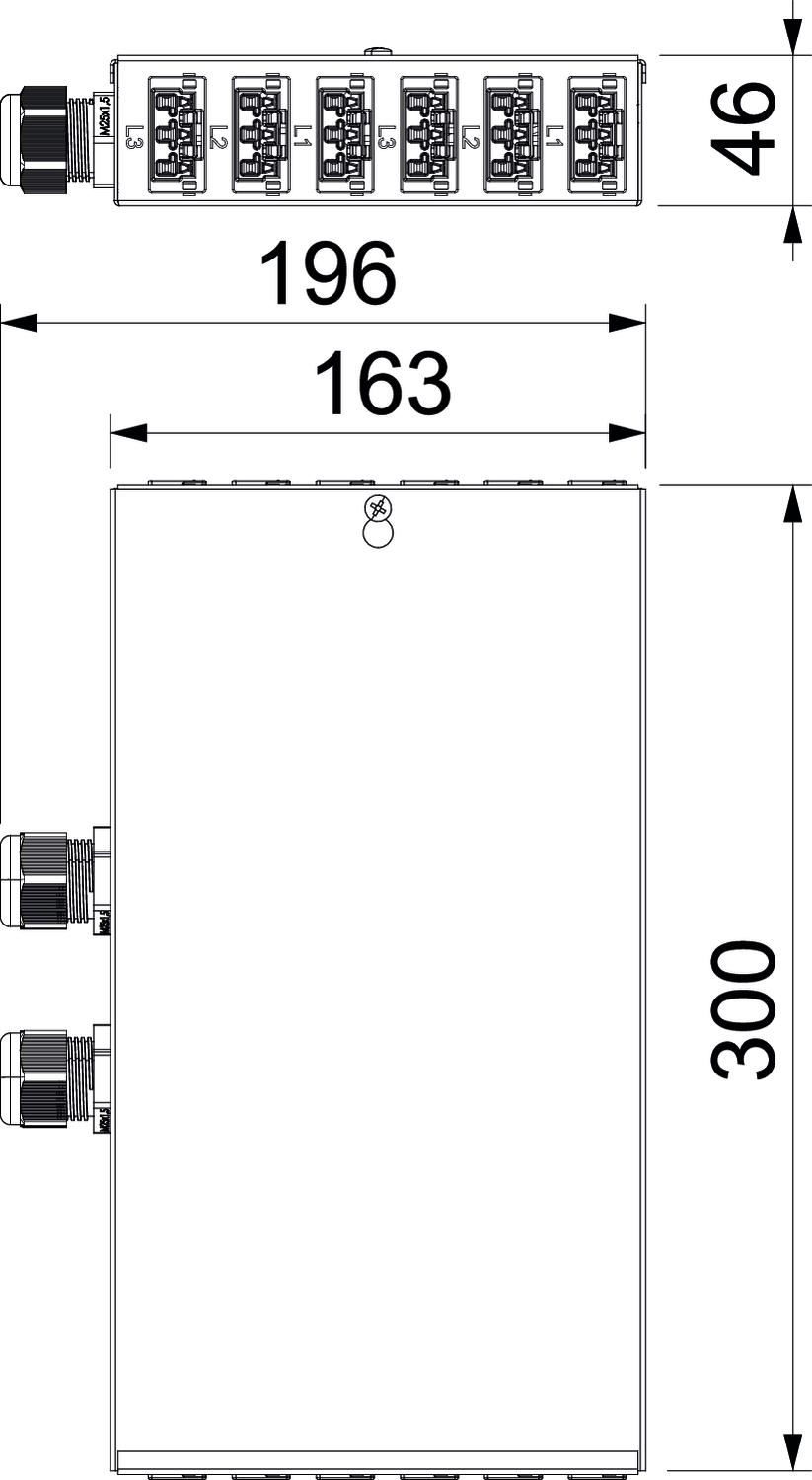

Aansluittype Klemstuk Aantal aftakkingen 12 Aantal ingangscircuits 2 Breedte 163 mm Dimensie 300x196x46 Doorsnede aansluitleiding 4 mm² Hoogte 46 mm Ingang 5-polig Kleur steekverbindersysteem Zwart/wit Lengte 300 mm Materiaal Staal Steekverbindersysteem systeemgebonden ja - Alle typen
- Downloads
-
Specificatieblad UVS-WIN F6S6W / 6107984 , 0.19MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring UVS-WIN F6S6W / 6107984 , 0.15MB , pdfMontagehandleiding Installatie-instructies UVS Winsta Midi voor 2 circuits , 0.10MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
