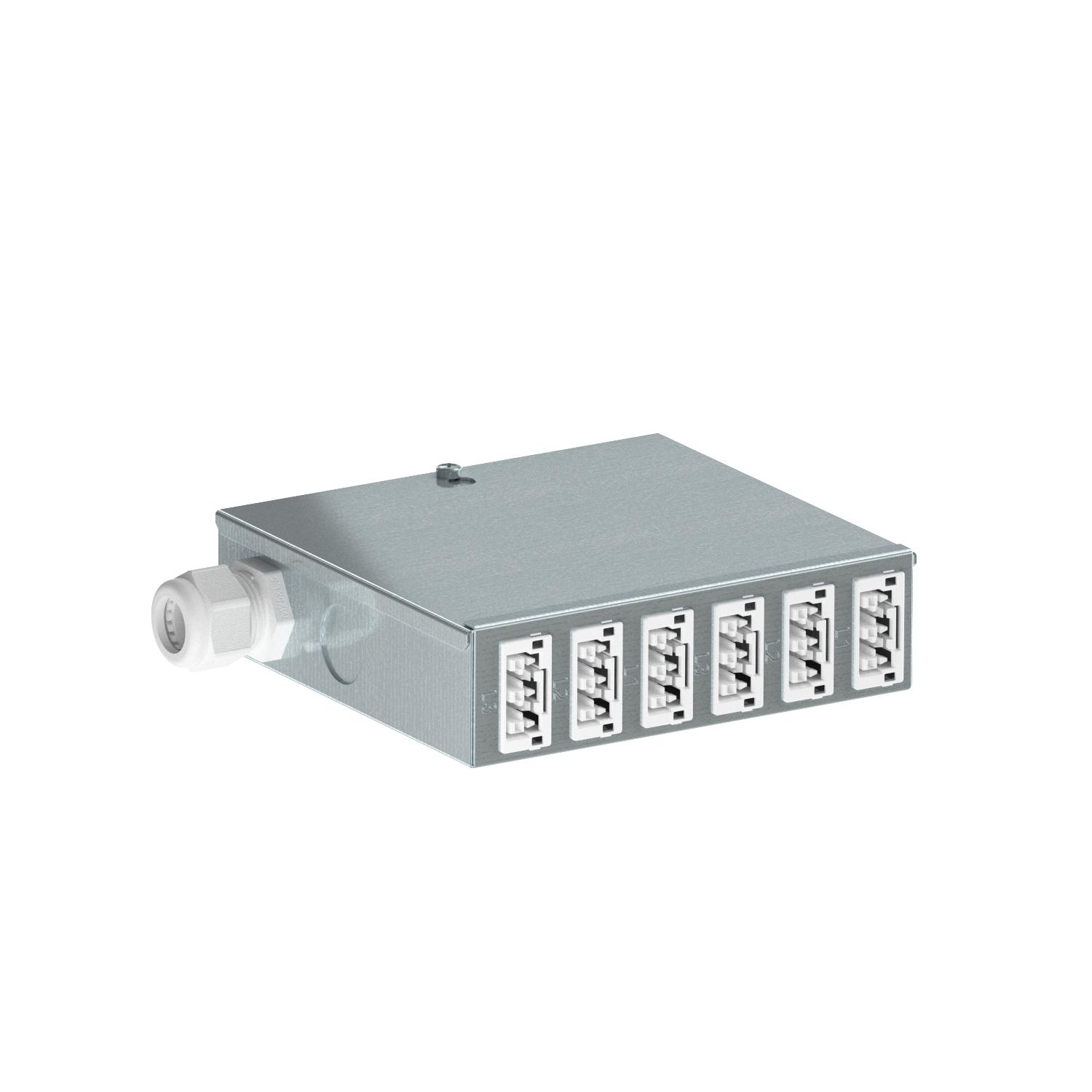

Verdeelblok UVS-WIN met vaste aansluiting, speciaal circuit
Art.nr. 6107982 | EAN 4012196688159
- Productbeschrijving
-
ProductbeschrijvingEnergieverdeler voor sterkstroomtechniek met vaste aansluiting, uitgerust en voorbedraad.
Ingang: 1x draaistroomcircuit via een schroefloze, 5-polige steekkemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 6 zelfvergrendelende steekverbinders 3-polig in wit, 25 A, type WINSTA (connectordeel: 2 x L1, 2 x L2, 2 x L3)
Interne bedrading: H07V-U2,5
Ingang: 1 x draaistroomcircuit via een schroefloze, 5-polige steekklemmenblok voor aderdiameters 0,5 - 4 mm².
Uitgang: 6 zelfvergrendelende steekverbinders 3-polig in wit, 25 A, type WINSTA® MIDI (connectordeel: 2 x L1, 2 x L2, 2 x L3).
Bedrading intern: PVC-aders H07V-U2,5.
- Technische gegevens
-
Technische gegevens
Aansluittype Klemstuk Aantal aftakkingen 6 Aantal ingangscircuits 1 Breedte 149 mm Dimensie 150x196x46 Doorsnede aansluitleiding 4 mm² Hoogte 46 mm Ingang 5-polig Kleur steekverbindersysteem wit Lengte 196 mm Materiaal Staal Steekverbindersysteem systeemgebonden ja - Alle typen
- Downloads
-
Specificatieblad UVS-WIN F6W / 6107982 , 0.18MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring UVS-WIN F6W / 6107982 , 0.15MB , pdfMontagehandleiding Installatie-instructies UVS Winsta Midi voor 1 circuit , 0.10MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
