Verloopstuk en eindafsluitplaat 110 FS 200 | 110

morepic-1

morepic-2

Verloopstuk en eindafsluitplaat 110 FS

Art.nr. 7111207 | EAN 4012196242894

Art.nr. / Type

Breedte

Hoogte	110 mm

Productbeschrijving

Productbeschrijving

Te gebruiken als verloopstuk of als afsluitplaat voor kabelgoten met een zijhoogte van 35 mm.

Technische gegevens

Afmetingen

Breedte	8 in
Breedte	200 mm
Dimensie	110x200
Functiebehoud	nee
Hoogte	110 mm
Hoogte	4 in
Kleur	zink

Maat B	200 mm
Materiaal	Staal
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Breedte	Hoogte	Art.nr.	Aantal	kl. VKE
RWEB 110 FS	100 mm	110 mm	7111096	Stuks	1 Stuks
RWEB 115 FS	150 mm	110 mm	7111201	Stuks	1 Stuks
RWEB 120 FS	200 mm	110 mm	7111207	Stuks	1 Stuks
RWEB 130 FS	300 mm	110 mm	7111304	Stuks	1 Stuks
RWEB 140 FS	400 mm	110 mm	7111428	Stuks	1 Stuks
RWEB 150 FS	500 mm	110 mm	7111509	Stuks	1 Stuks
RWEB 155 FS	550 mm	110 mm	7111541	Stuks	1 Stuks
RWEB 160 FS	600 mm	110 mm	7111740	Stuks	1 Stuks

Downloads

Specificatieblad RWEB 120 FS / 7111207 , 0.20MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring RWEB 120 FS / 7111207 , 0.15MB , pdf

UK Conformiteitsverklaring RWEB 120 FS / 7111207 , 0.09MB , pdf

Download

REACH Conformiteitsverklaring RWEB 120 FS / 7111207 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring RWEB 120 FS / 7111207 , 0.12MB , pdf

Download

Montagehandleiding Rastbare Kabelrinnensysteme Magic , 11.73MB , pdf

Montagehandleiding Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

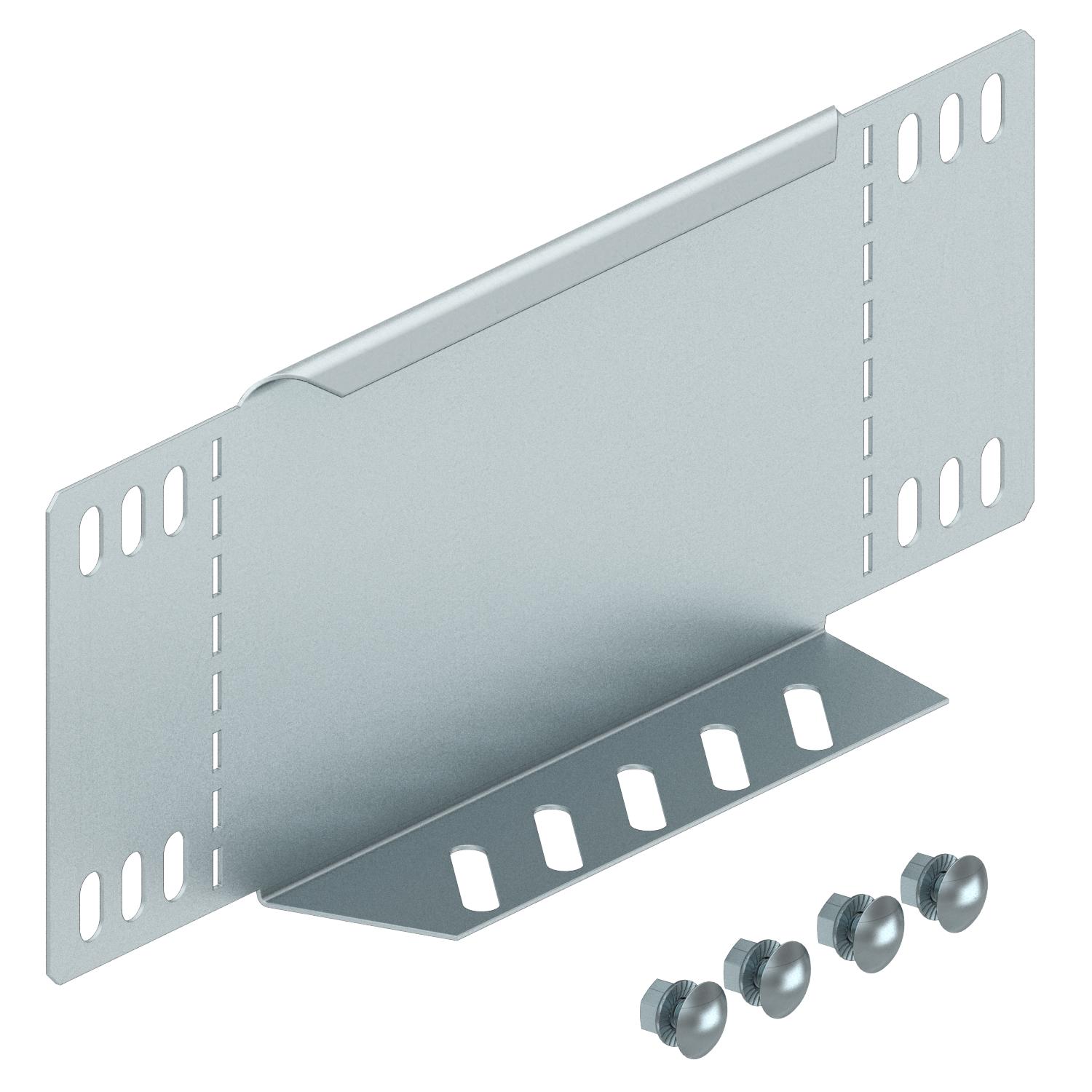

Productgrafiek RWEB 120 FS / 7111207, 130.90 kB, jpg

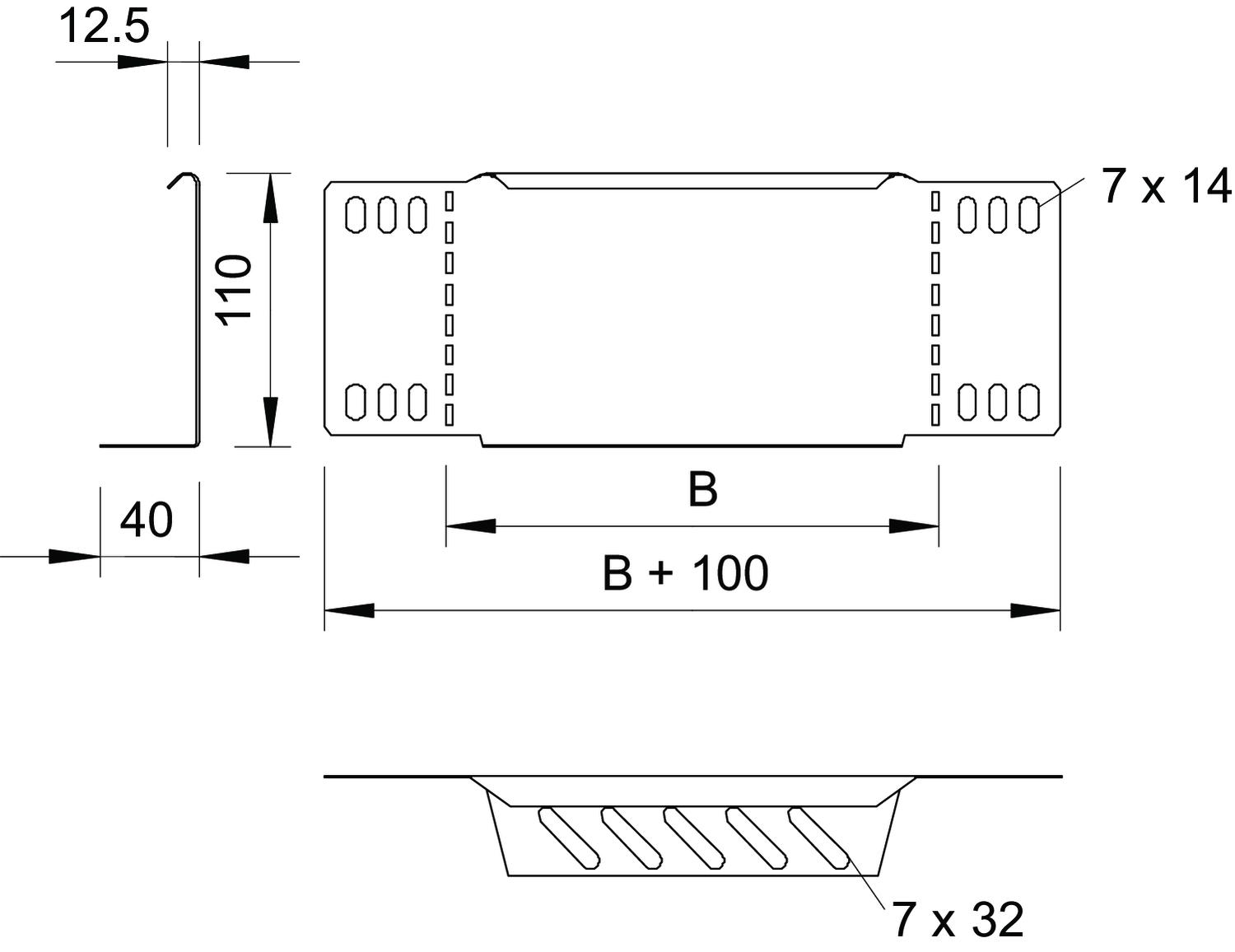

Dimensionale tekening RWEB 120 FS / 7111207, 62.54 kB, jpg
