Verloopstuk en eindafsluitplaat 60 A2

Art.nr. 7109814 | EAN 4012196242054

Art.nr. / Type

Breedte

Hoogte	60 mm

Productbeschrijving

Productbeschrijving

Te gebruiken als verloopstuk of als afsluitplaat voor kabelgoten met een zijhoogte van 60 mm.

Technische gegevens

Afmetingen

Breedte	100 mm
Breedte	4 in
Dimensie	60x100
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm

Kleur	roestvrij staal
Maat B	100 mm
Materiaal	Roestvast staal 1.4301
Oppervlak	blank, nabehandeld
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee

Alle typen

Alle typen

Type	Breedte	Hoogte	Art.nr.	Aantal	kl. VKE
RWEB 610 A2	100 mm	60 mm	7109814	Stuks	1 Stuks
RWEB 615 A2	150 mm	60 mm	7109816	Stuks	1 Stuks
RWEB 620 A2	200 mm	60 mm	7109830	Stuks	1 Stuks
RWEB 630 A2	300 mm	60 mm	7109857	Stuks	1 Stuks
RWEB 640 A2	400 mm	60 mm	7109873	Stuks	1 Stuks
RWEB 650 A2	500 mm	60 mm	7109903	Stuks	1 Stuks
RWEB 660 A2	600 mm	60 mm	7109938	Stuks	1 Stuks

Downloads

Specificatieblad RWEB 610 A2 / 7109814 , 0.18MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring RWEB 610 A2 / 7109814 , 0.15MB , pdf

REACH Conformiteitsverklaring RWEB 610 A2 / 7109814 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring RWEB 610 A2 / 7109814 , 0.12MB , pdf

Download

Montagehandleiding Rastbare Kabelrinnensysteme Magic , 11.73MB , pdf

Montagehandleiding Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

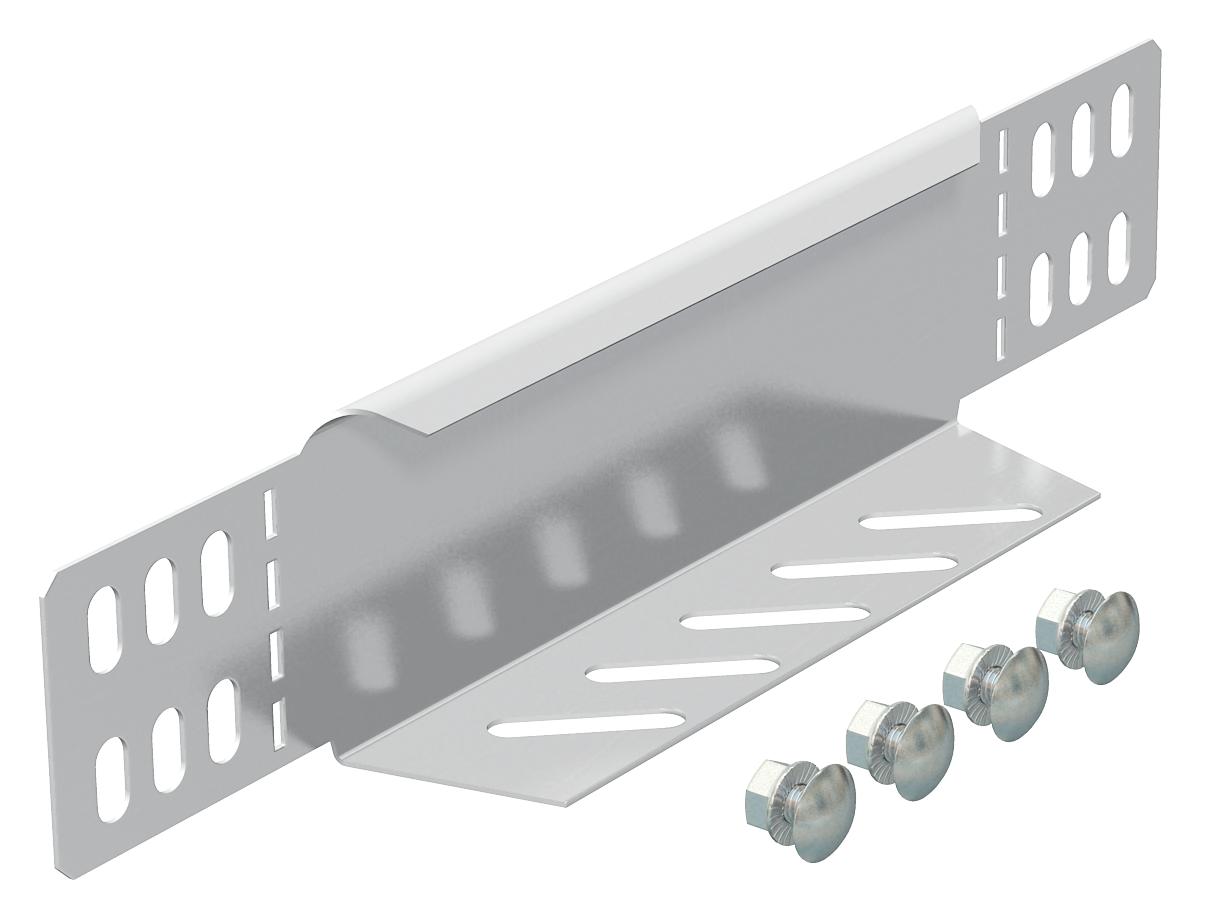

Productgrafiek RWEB 610 A2 / 7109814, 45.22 kB, jpg

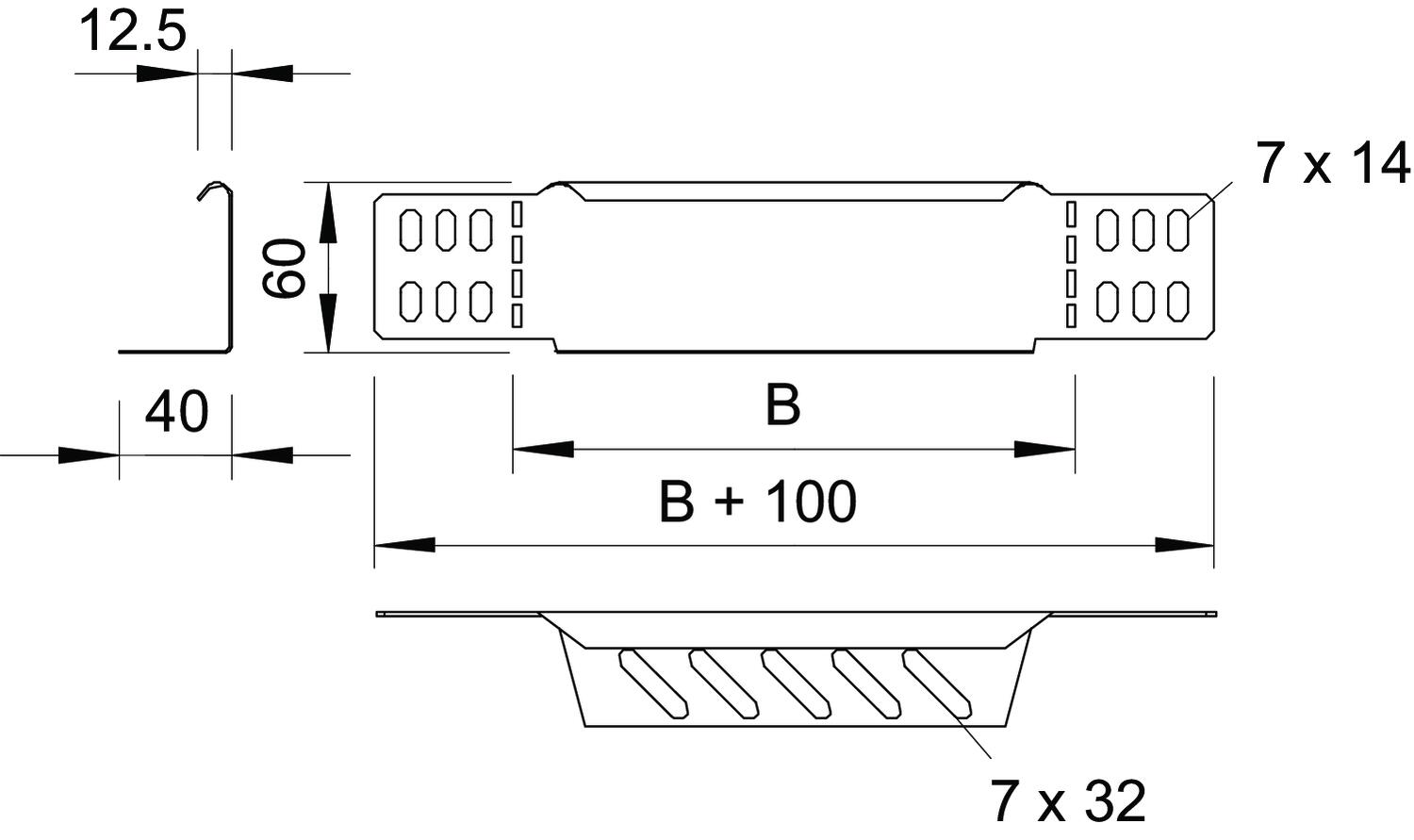

Dimensionale tekening RWEB 610 A2 / 7109814, 57.92 kB, jpg
