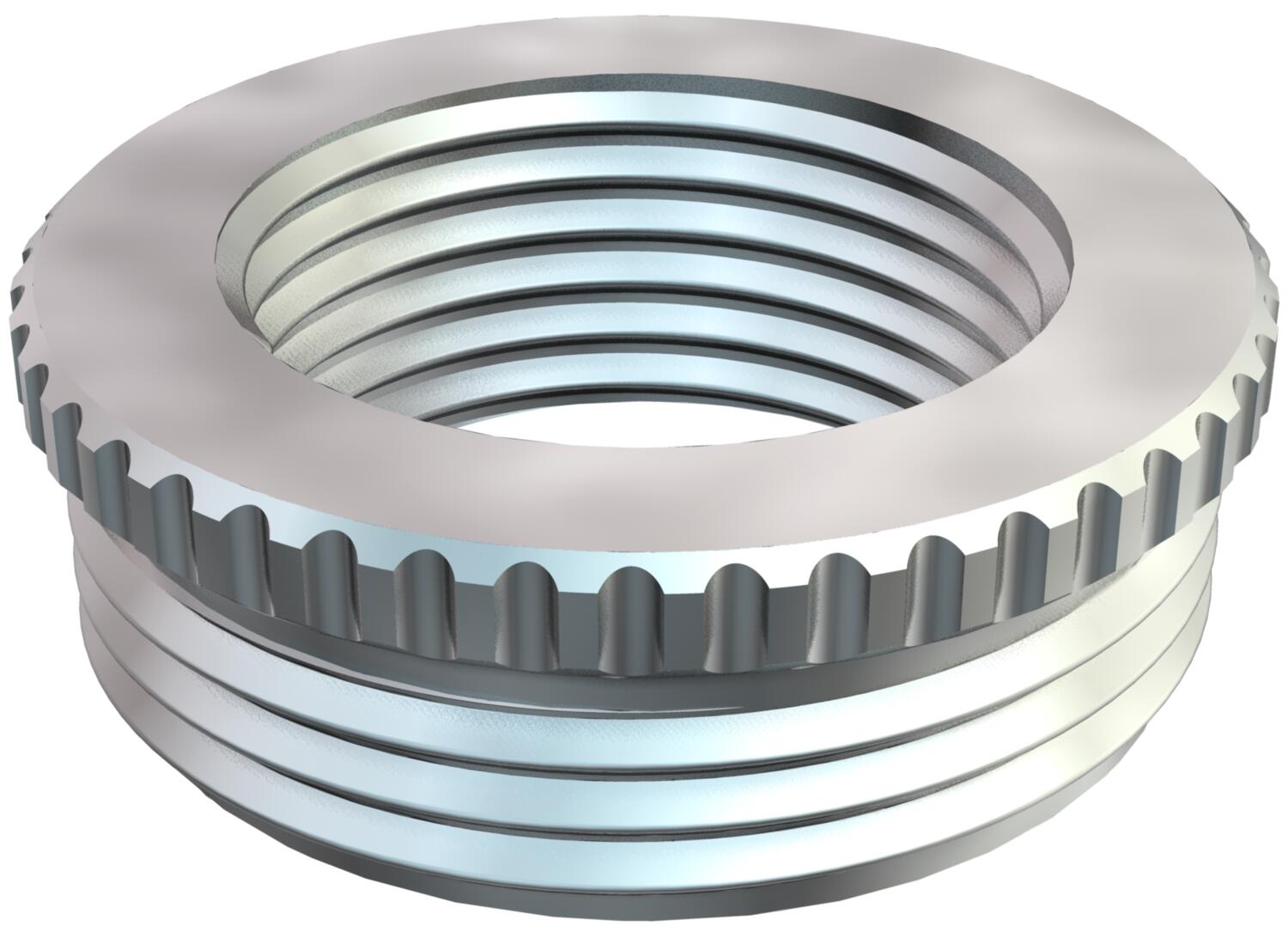

Verloopstuk, PG-schroefdraad

Art.nr. 2089092 | EAN 4012195192916

Art.nr. / Type

Afmeting schroefdraad PG buiten

Afmeting schroefdraad PG binnen

Productbeschrijving

Productbeschrijving

Reductie (deel H) conform DIN 46320, met PG-schroefdraad conform DIN 40430, voor de overgang van een PG-draadgat naar een kleinere wartel.
* Prijzen volgens DEL-notering.

Technische gegevens

Technische gegevens

Afmeting schroefdraad PG binnen	7
Afmeting schroefdraad PG buiten	13,5
Dimensie	PG13,5-PG7
Explosiebeveiligd	nee
Lengte schroefdraad	6,5 mm

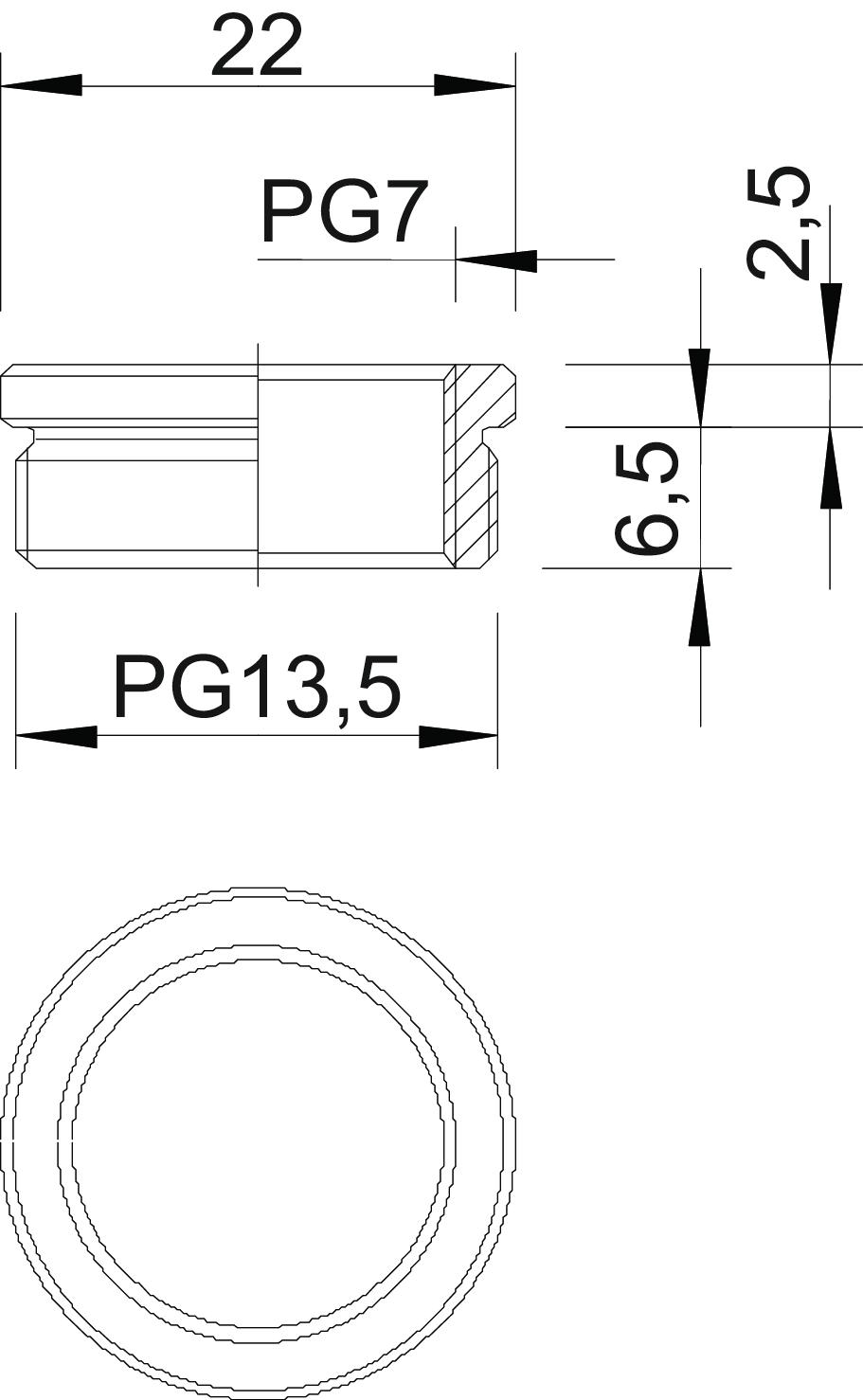

Maat D	22 mm
Maat L1	6,5 mm

Maat L2	2,5 mm
Materiaal	messing
Oppervlak	vernikkeld
Soort schroefdraad binnendraad	PG
Soort schroefdraad buitendraad	PG
vernikkeld	ja

Alle typen

Alle typen

Type	Afmeting schroefdraad PG buiten	Afmeting schroefdraad PG binnen	Art.nr.	Aantal	kl. VKE
167 R MS PG9-7	9	7	2089025	Stuks	50 Stuks
167 R MS PG11-7	11	7	2089041	Stuks	50 Stuks
167 R MS PG11-9	11	9	2089076	Stuks	50 Stuks
167 R MS PG13-7	13,5	7	2089092	Stuks	50 Stuks
167 R MS PG13-9	13,5	7	2089114	Stuks	50 Stuks
167 R MS PG13-11	13,5	11	2089130	Stuks	50 Stuks
167 R MS PG16-9	16	9	2089157	Stuks	50 Stuks
167 R MS PG16-11	16	11	2089173	Stuks	50 Stuks
167 R MS PG16-13	16	13,5	2089203	Stuks	50 Stuks
167 R MS PG21-11	21	11	2089238	Stuks	50 Stuks
167 R MS PG21-13	21	13,5	2089254	Stuks	50 Stuks
167 R MS PG21-16	21	16	2089270	Stuks	50 Stuks
167 R MS PG29-16	29	16	2089297	Stuks	50 Stuks
167 R MS PG29-21	29	21	2089319	Stuks	50 Stuks
167 R MS PG36-21	36	21	2089335	Stuks	25 Stuks
167 R MS PG36-29	36	29	2089351	Stuks	25 Stuks
167 R MS PG42-36	42	36	2089408	Stuks	25 Stuks
167 R MS PG48-36	48	36	2089424	Stuks	25 Stuks
167 R MS PG48-42	48	42	2089440	Stuks	25 Stuks
