Verspankabelgoot WKSG 110 A2

Art.nr. / Type

Functiebehoud	nee

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Productbeschrijving

Productbeschrijving

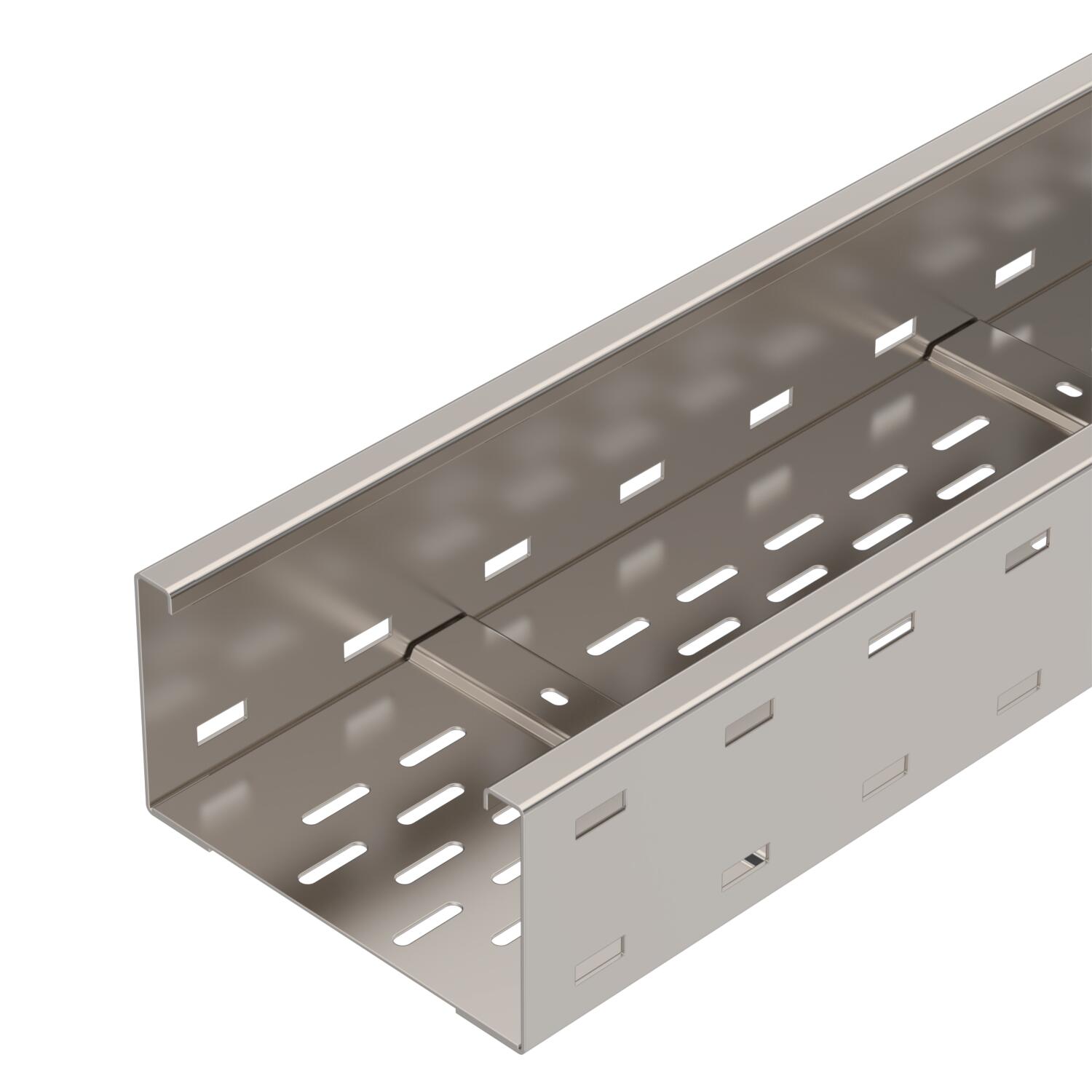

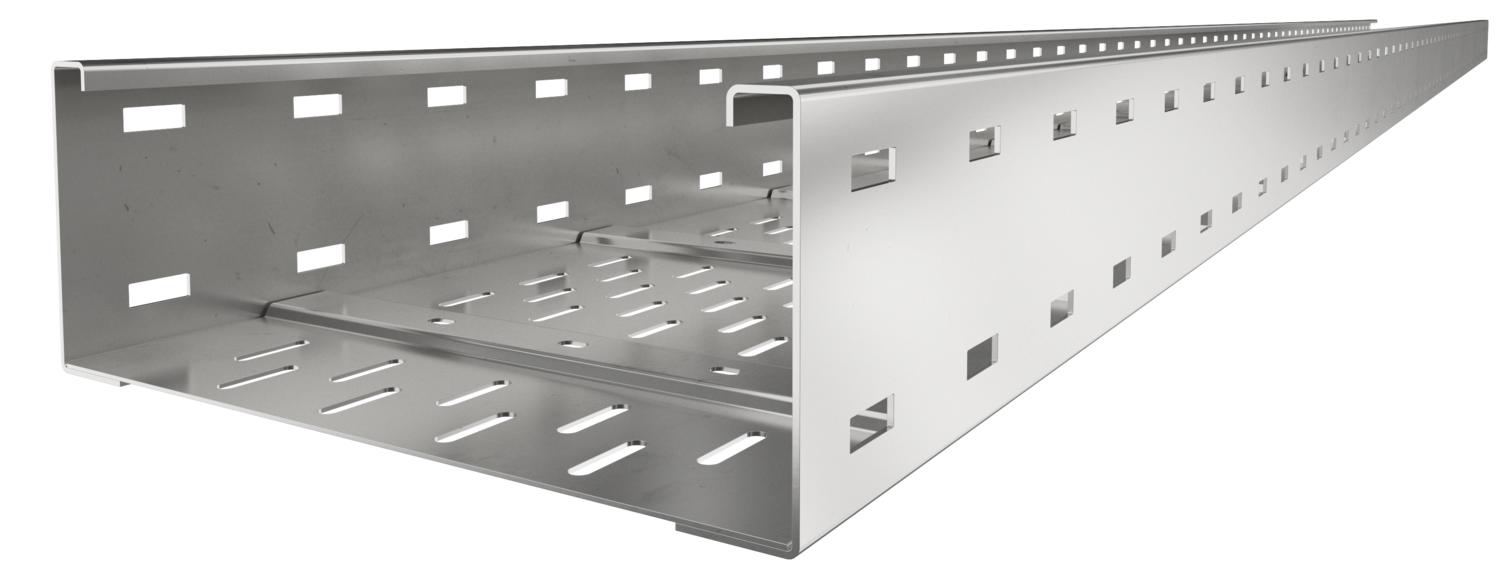

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

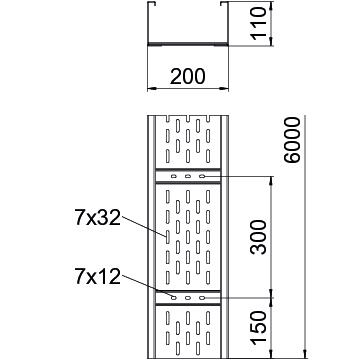

Afmetingen	110 X 200
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	27,934 kg CO₂e / 1 Meter
Dimensie	110x200x6000
Effectieve lengte	6000 mm
Functiebehoud	nee
Hoogte	110 mm
Kleur	roestvrij staal
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4301
Montagegat in bodem	ja
Nuttige doorsnede	20200 mm²

Nuttige doorsnede	202 cm²
Oppervlak	blank, nabehandeld
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Steunafstand 3,0 m	2,5 kN/m
Steunafstand 3,5 m	2,01 kN/m
Steunafstand 4,0 m	1,6 kN/m
Steunafstand 4,5 m	1,32 kN/m
Steunafstand 5,0 m	1,1 kN/m
Steunafstand 6,0 m	0,75 kN/m
Steunafstand 7,0 m	0,45 kN/m
Steunafstand 8,0 m	0,2 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	ja
Zijperforatie	ja

Alle typen

Type	Functiebehoud	Lengte	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
WKSG 120 A2	nee	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	nee	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	nee	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	nee	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	nee	6000 mm	600 mm	2 mm	6098177	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A2	WRVL 110 A2	6091229	Stuks	2 Stuks
Deksel met draaigrendel A2	WDRL 1116 20 A2	6227360	m	3 m
Scheidingsschot 85 A2	TSG 85 A2	6062173	m	3 m
Voegplaat A2	SSLB 200 A2	7070361	Stuks	20 Stuks
