- Productbeschrijving
-
Productbeschrijving

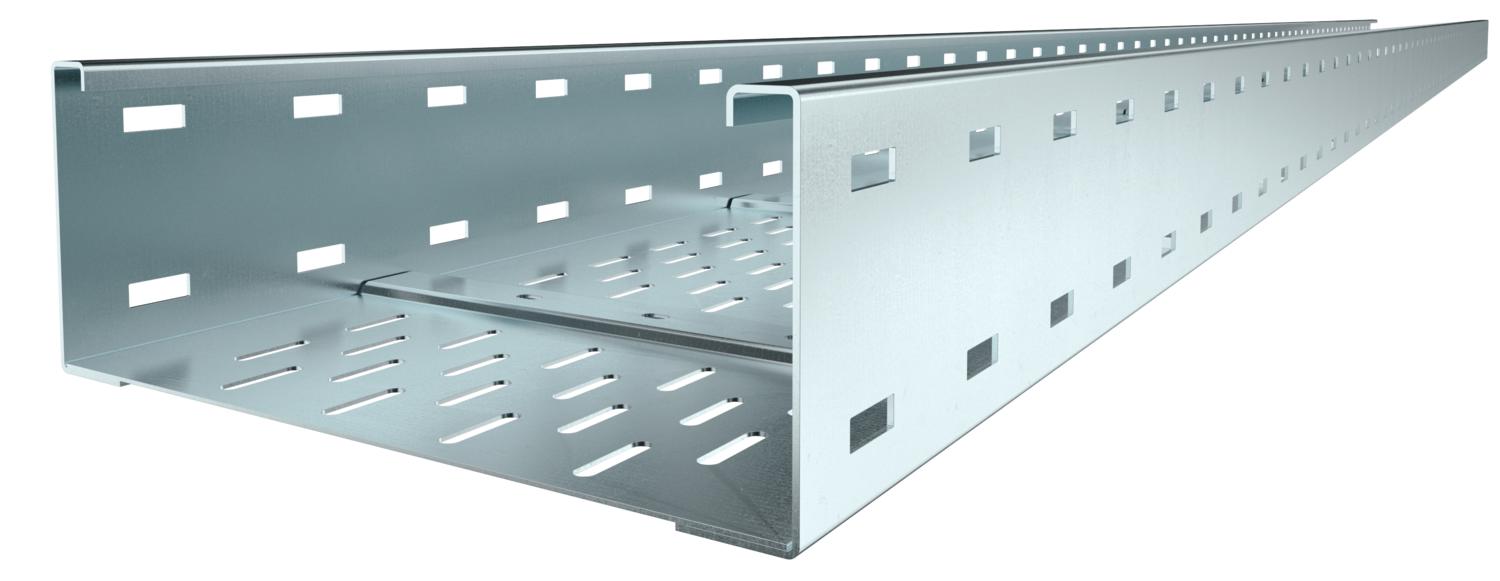

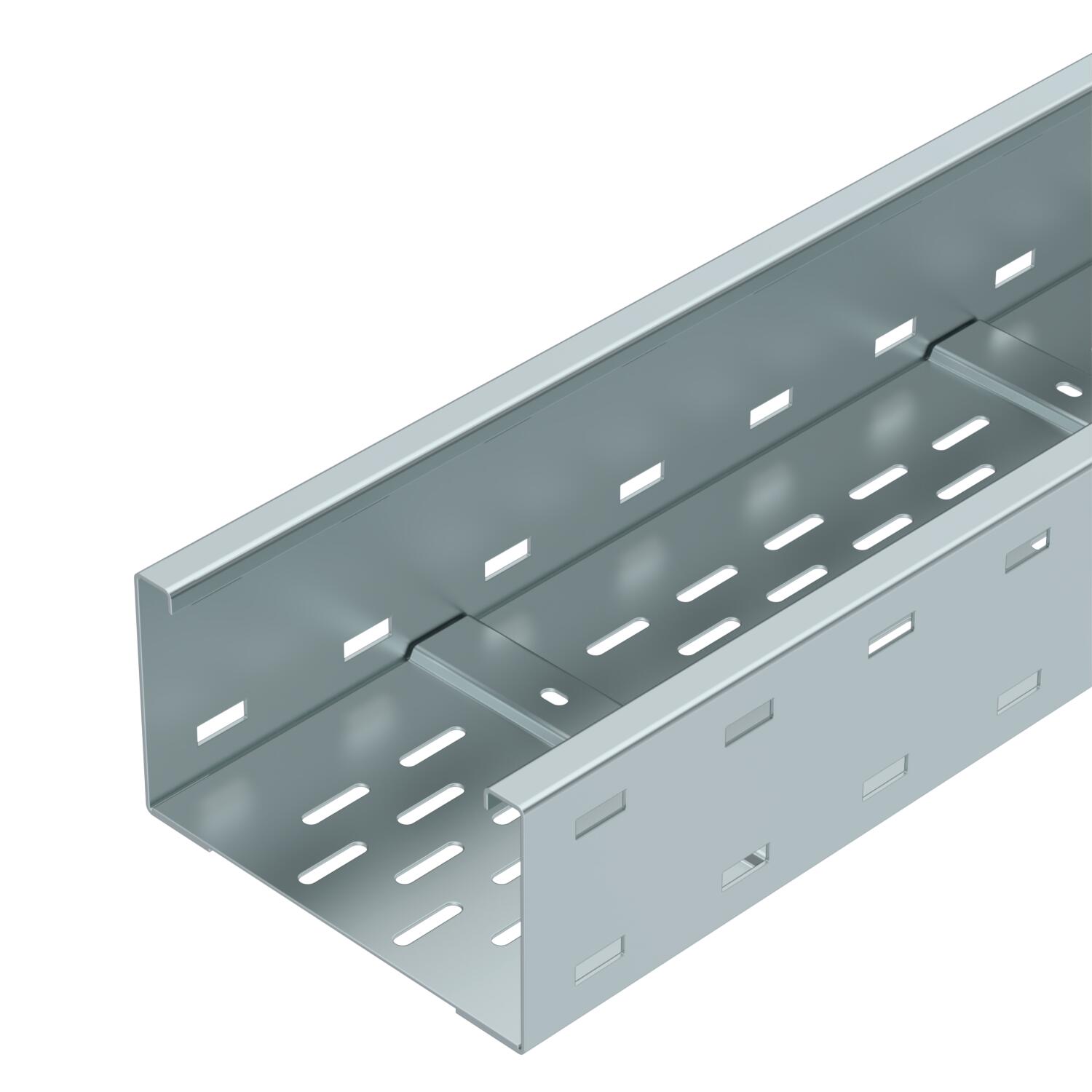

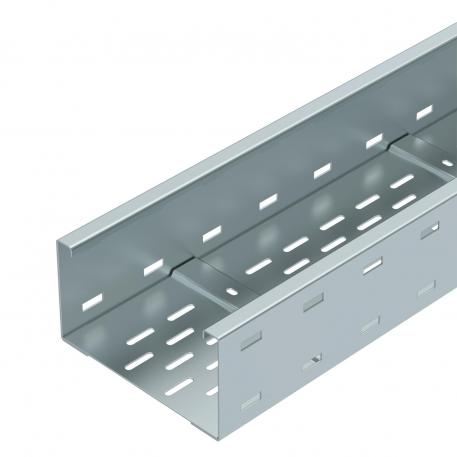

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens

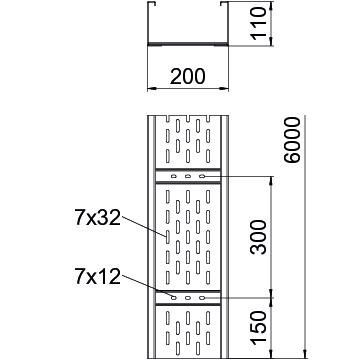

Afmetingen 200 x 110 Dimensie 110x200x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal Staal Montagegat in bodem ja Nuttige doorsnede 202 cm² Nuttige doorsnede 20200 mm² Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Afm. H 10 mm Breedte 200 mm Hoogte 110 mm Lengte 6000 mm Maat B 200 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,5 kN/m Steunafstand 3,5 m 2,01 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,32 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,75 kN/m Steunafstand 7,0 m 0,45 kN/m Steunafstand 8,0 m 0,2 kN/m Technische gegevens

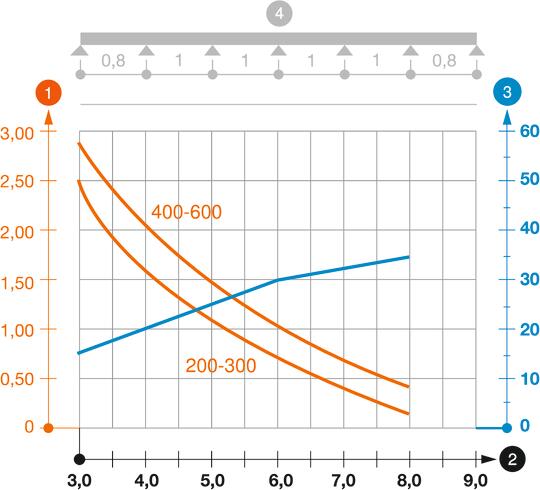

Belastingdiagram verspankabelgoot type WKSG 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
- Downloads
-
Specificatieblad WKSG 120 FS / 6098111 , 0.37MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Verspansystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring WKSG 120 FS / 6098111 , 0.15MB , pdfUK Conformiteitsverklaring WKSG 120 FS / 6098111 , 0.09MB , pdfREACH Conformiteitsverklaring WKSG 120 FS / 6098111 , 0.12MB , pdfRoHS Conformiteitsverklaring WKSG 120 FS / 6098111 , 0.13MB , pdfDuurzaamheidsrapport Duurzaamheidsrapport kabeldraagsystemen , 2.00MB , pdfMontagehandleiding Weitspannkabelrinnen , 10.82MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
