- Productbeschrijving
-
Productbeschrijving

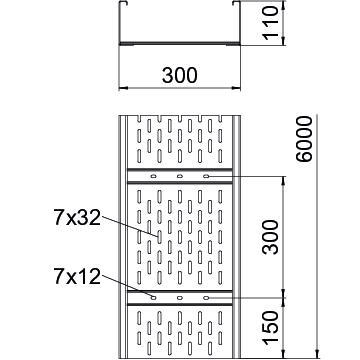

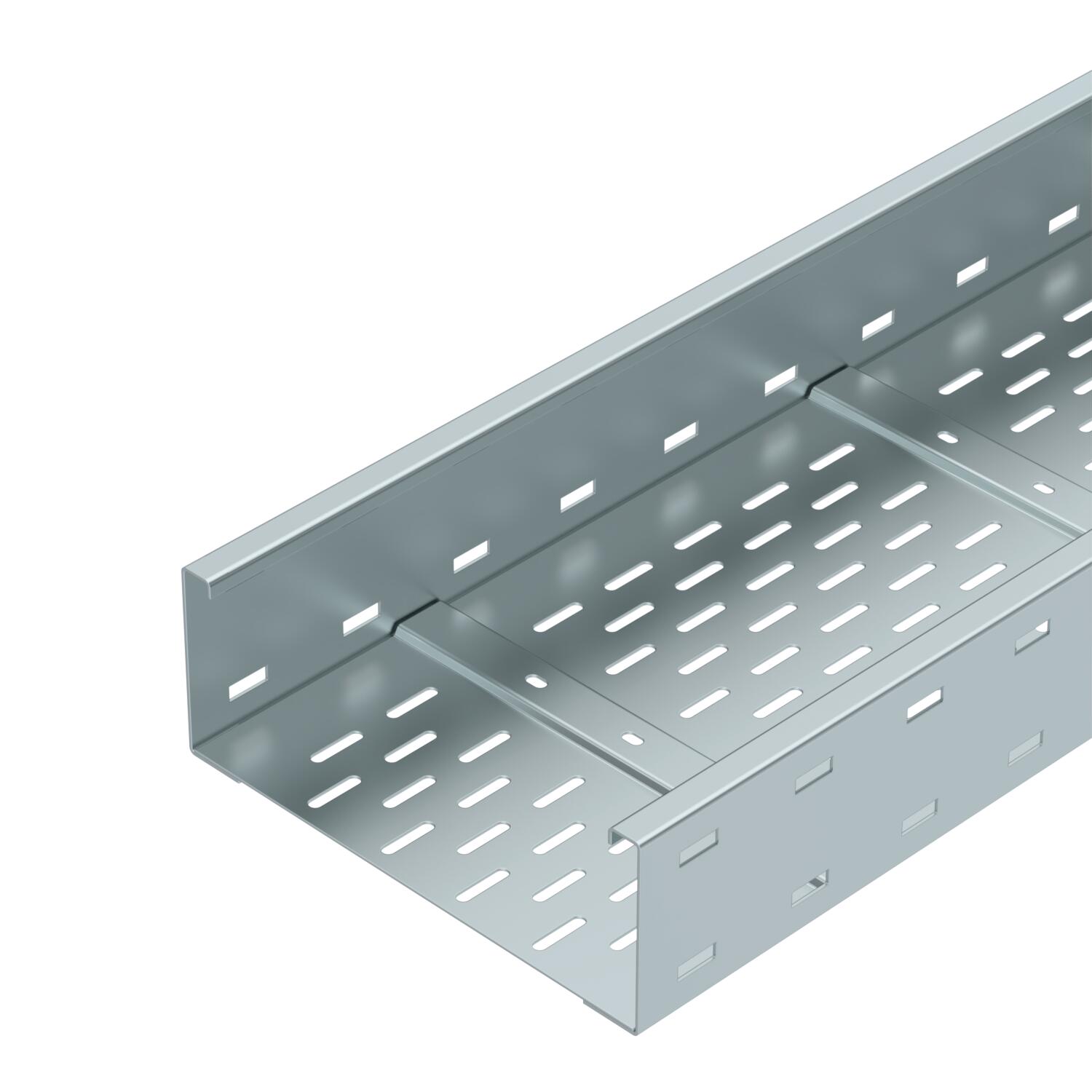

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 300 x 110 Dimensie 110x300x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal Staal Montagegat in bodem ja Nuttige doorsnede 305 cm² Nuttige doorsnede 30500 mm² Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Afm. H 10 mm Breedte 300 mm Hoogte 110 mm Lengte 6000 mm Maat B 300 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,5 kN/m Steunafstand 3,5 m 2,01 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,32 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,75 kN/m Steunafstand 7,0 m 0,45 kN/m Steunafstand 8,0 m 0,2 kN/m Technische gegevens
Belastingdiagram verspankabelgoot type WKSG 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
- Downloads
-
Specificatieblad WKSG 130 FS / 6098115 , 0.34MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Verspansystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring WKSG 130 FS / 6098115 , 0.15MB , pdfUK Conformiteitsverklaring WKSG 130 FS / 6098115 , 0.09MB , pdfREACH Conformiteitsverklaring WKSG 130 FS / 6098115 , 0.12MB , pdfRoHS Conformiteitsverklaring WKSG 130 FS / 6098115 , 0.13MB , pdfDuurzaamheidsrapport Duurzaamheidsrapport kabeldraagsystemen , 2.00MB , pdfMontagehandleiding Weitspannkabelrinnen , 10.82MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
