- Productbeschrijving
-
Productbeschrijving

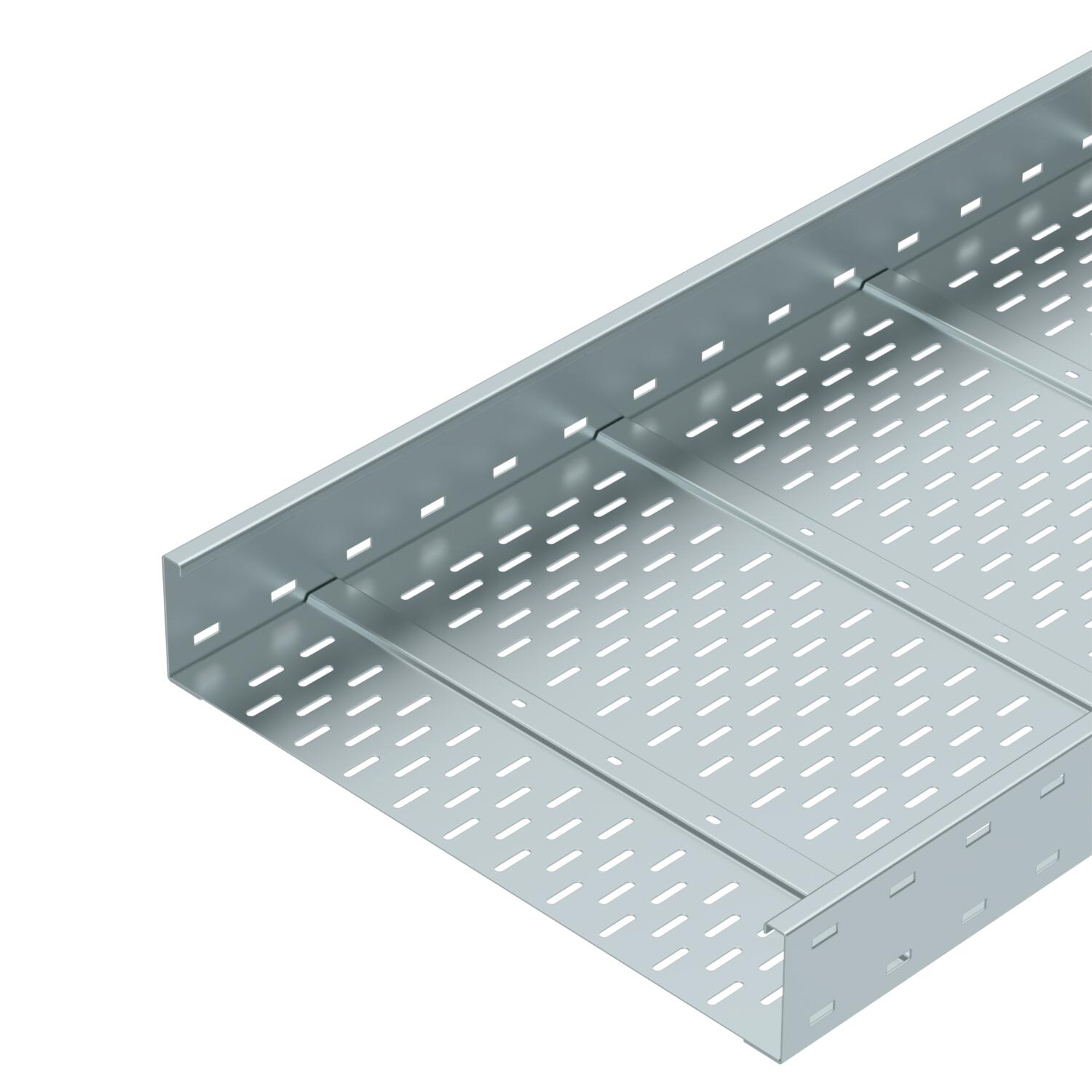

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens

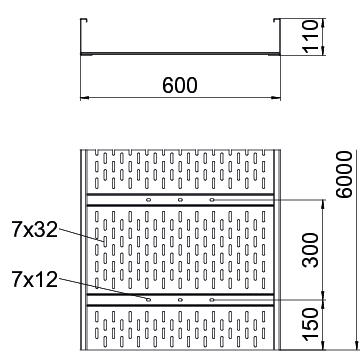

Afmetingen 110 x 600 Dimensie 110x600x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal Staal Montagegat in bodem ja Nuttige doorsnede 614 cm² Nuttige doorsnede 61400 mm² Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Afm. H 10 mm Breedte 600 mm Hoogte 110 mm Lengte 6000 mm Maat B 600 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,43 kN/m Steunafstand 4,0 m 2 kN/m Steunafstand 4,5 m 1,72 kN/m Steunafstand 5,0 m 1,5 kN/m Steunafstand 6,0 m 1 kN/m Steunafstand 7,0 m 0,7 kN/m Steunafstand 8,0 m 0,4 kN/m Technische gegevens
Belastingdiagram verspankabelgoot type WKSG 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
