Verspankabelgoot WKSG 110 FT

Art.nr. / Type

Functiebehoud	nee

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Productbeschrijving

Productbeschrijving

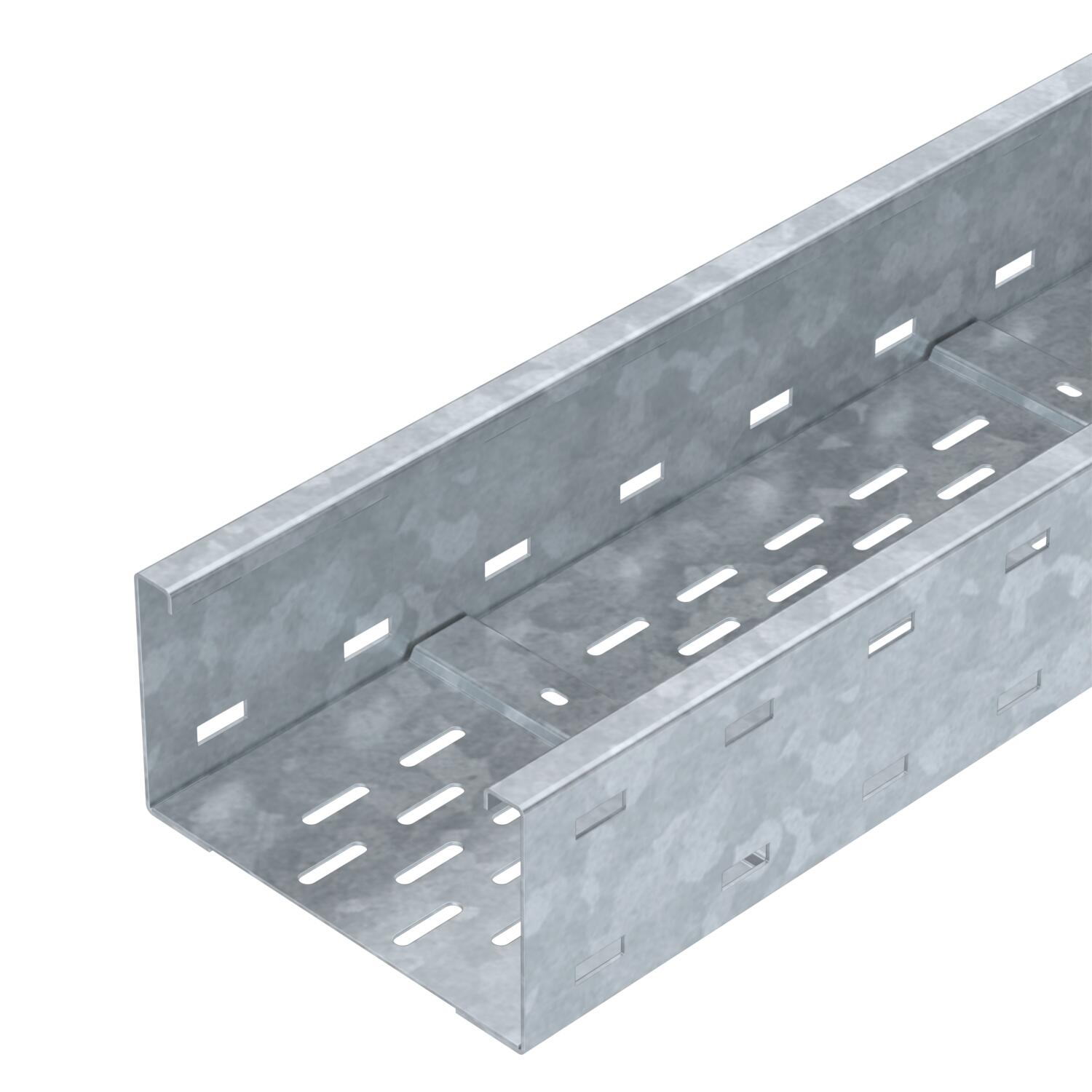

Verspankabelgootsysteem, geperforeerd, met een hoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

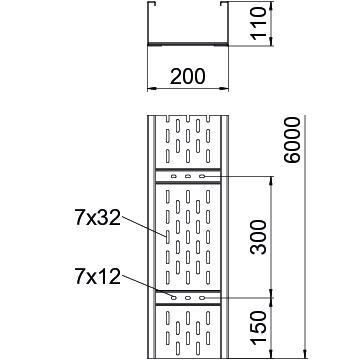

Afmetingen	110 x 200
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	50,284 kg CO₂e / 1 Meter
Dimensie	110x200x6000
Effectieve lengte	6000 mm
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal
Montagegat in bodem	ja
Nuttige doorsnede	202 cm²

Nuttige doorsnede	20200 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Steunafstand 3,0 m	2,5 kN/m
Steunafstand 3,5 m	2,01 kN/m
Steunafstand 4,0 m	1,6 kN/m
Steunafstand 4,5 m	1,32 kN/m
Steunafstand 5,0 m	1,1 kN/m
Steunafstand 6,0 m	0,75 kN/m
Steunafstand 7,0 m	0,45 kN/m
Steunafstand 8,0 m	0,2 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	ja
Zijperforatie	ja

Alle typen

Type	Functiebehoud	Lengte	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
WKSG 120 FT	nee	6000 mm	200 mm	2 mm	6098141	m	6 m

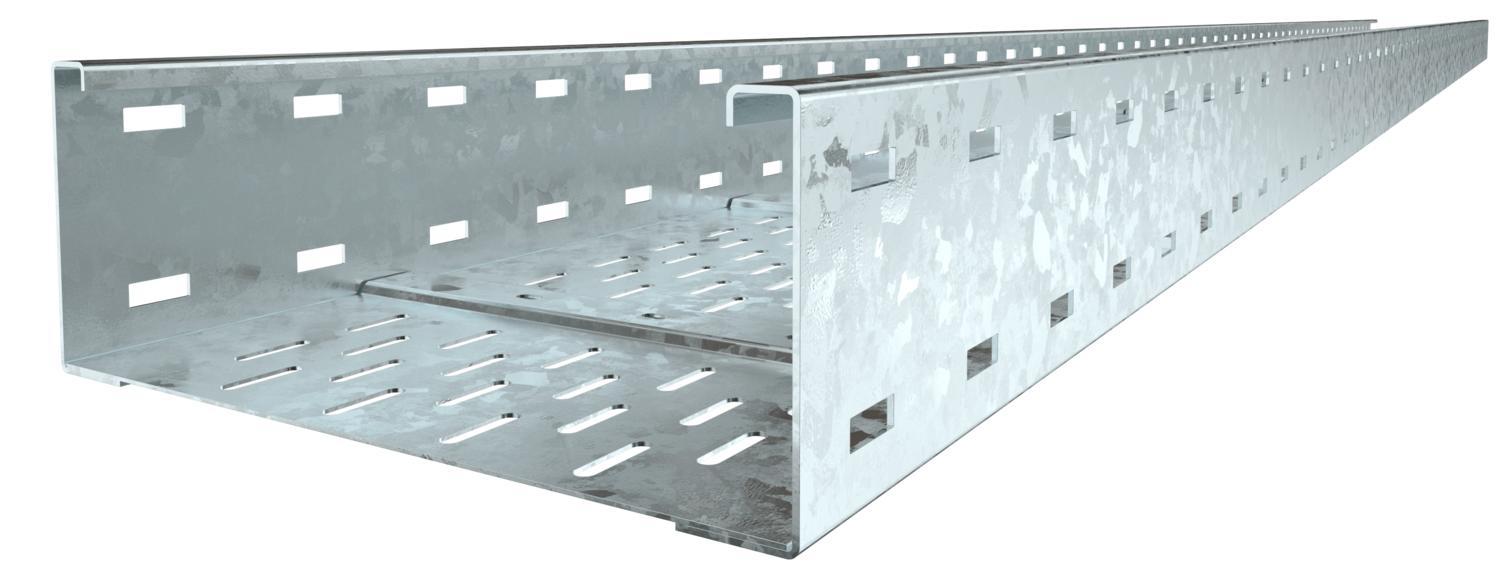

WKSG 130 FT	nee	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	nee	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	nee	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	nee	6000 mm	600 mm	2 mm	6098157	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	WRVL 110 FT	6091180	Stuks	2 Stuks
90°-bocht 110 FT	WRB 90 120 FT	6098344	Stuks	1 Stuks
Deksel met draaigrendel DD	WDRL 1116 20 DD	6227600	m	3 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	3 m
Voegplaat DD	SSLB 200 DD	7070314	Stuks	20 Stuks
