Verticale bocht, 2 compartimenten , kanaalhoogte 28 mm
Art.nr. 7400621 | EAN 4012197349417
- Productbeschrijving
-
ProductbeschrijvingVerticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
-
- Technische gegevens
-
Technische gegevens

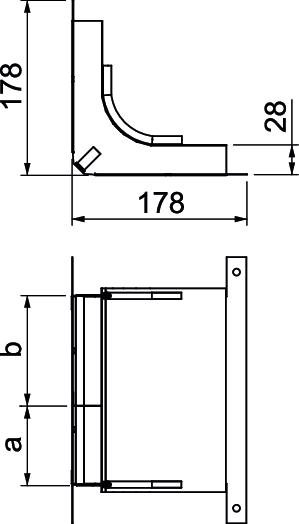

Aantal compartimenten 2 St. Aantal vaste scheidingswanden 1 Afm. h 28 mm Breedte 190 mm Dimensie 270x177,7x177,7 Doorsnede compartiment a 1923 mm² Doorsnede compartiment b 2706 mm² Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Hoogte 28 mm Kanaalbreedte min. 190 mm Kanaalhoogte min. 28 mm Lengte 178 mm Maat a 80 mm Maat b 110 mm Materiaal Staal Oppervlak bandverzinkt - Alle typen
- Downloads
-
Specificatieblad KV2 19028-2 / 7400621 , 0.16MB , pdfEU Conformiteitsverklaring KV2 19028-2 / 7400621 , 0.17MB , pdfPrestatieverklaring KV2 19028-2 / 7400621 , 0.34MB , pdfMontagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 10.26MB , pdf
