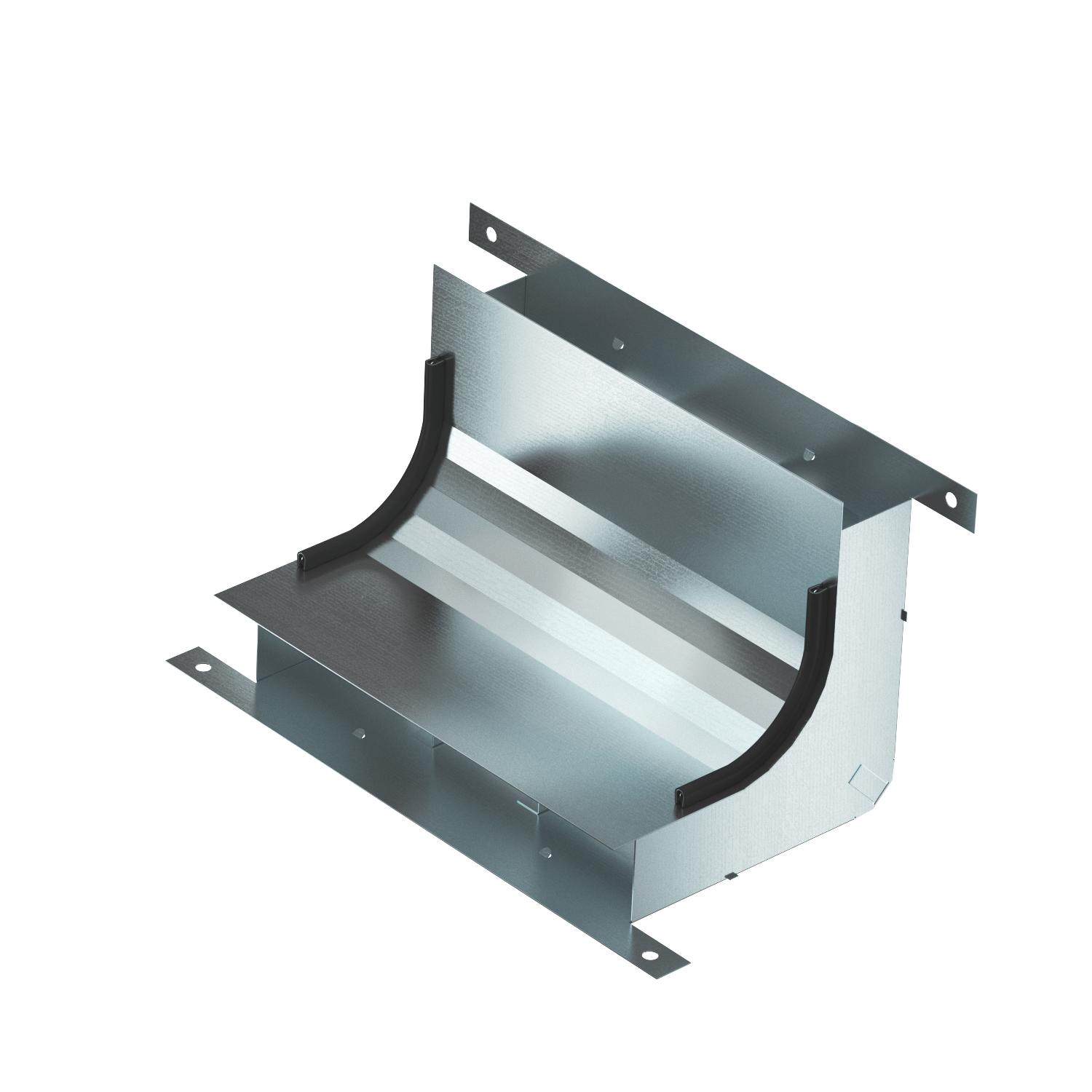

Verticale bocht, 3 compartimenten , kanaalhoogte 48 mm
Art.nr. 7400653 | EAN 4012197349684
- Productbeschrijving
-
ProductbeschrijvingVerticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
-
- Technische gegevens
-
Technische gegevens
Aantal compartimenten 3 St. Aantal vaste scheidingswanden 2 Afm. h 48 mm Breedte 250 mm Dimensie 330x177,7x177,7 Doorsnede compartiment a 3854 mm² Doorsnede compartiment b 3184 mm² Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Hoogte 48 mm Kanaalbreedte min. 250 mm Kanaalhoogte min. 48 mm Lengte 178 mm Maat a 90 mm Maat b 70 mm Materiaal Staal Oppervlak bandverzinkt - Alle typen
- Downloads
-
Specificatieblad KV3 25048-2 / 7400653 , 0.18MB , pdfEU Conformiteitsverklaring KV3 25048-2 / 7400653 , 0.17MB , pdfPrestatieverklaring KV3 25048-2 / 7400653 , 0.34MB , pdfMontagehandleiding Im-Beton-Kanalsystem IBK , 3.27MB , pdfMontagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 10.26MB , pdf
