Verticale bocht, 3 compartimenten , kanaalhoogte 58 mm
Art.nr. 7400655 | EAN 4012197350673
- Productbeschrijving
-
ProductbeschrijvingVerticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen). Alleen met de UZD250-4/350-4 compatibel.
-
- Technische gegevens
-
Technische gegevens

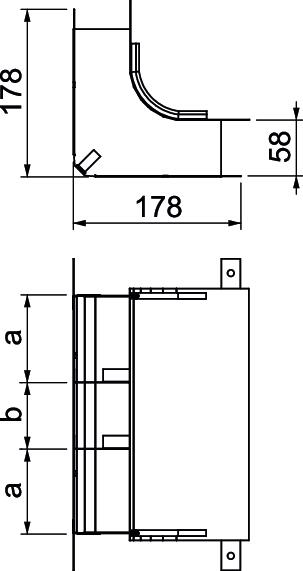

Aantal compartimenten 3 St. Aantal vaste scheidingswanden 2 Afm. h 58 mm Breedte 250 mm Dimensie 330x177,7x177,7 Doorsnede compartiment a 4670 mm² Doorsnede compartiment b 3884 mm² Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Hoogte 58 mm Kanaalbreedte min. 250 mm Kanaalhoogte min. 58 mm Lengte 178 mm Maat a 90 mm Maat b 70 mm Materiaal Staal Oppervlak bandverzinkt - Alle typen
- Downloads
-
Specificatieblad KV3 25058-2 / 7400655 , 0.23MB , pdfEU Conformiteitsverklaring KV3 25058-2 / 7400655 , 0.17MB , pdfPrestatieverklaring KV3 25058-2 / 7400655 , 0.34MB , pdfMontagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 10.26MB , pdf
