VG-behuizing met MCD 50-B/3

Art.nr. 5096874 | EAN 4012195362029

5096874 / MCD 50-B 3-VG
3
255 V
IP54
Productbeschrijving
Productbeschrijving

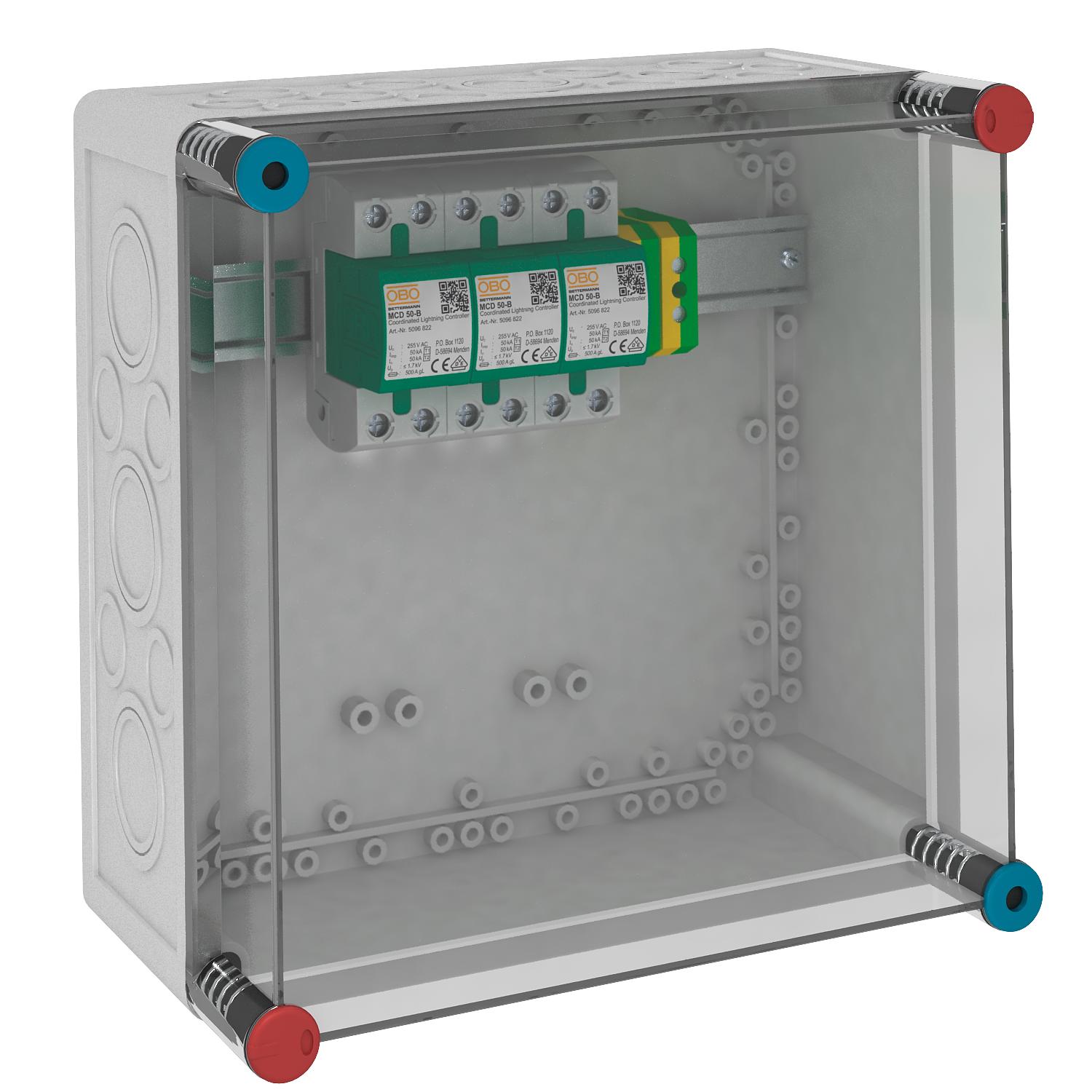

Combi-afleider voorgeïnstalleerd in IP65-behuizing voor gebruik in TN-C-netwerken.

VG...: combi-afleider systeemoplossing type 1+2 conform EN 61643-11.

• LightningController MCD 50-B gemonteerd in kunststof behuizing IP65, behuizing verzegelbaar
• Impulsstroom 150 kA (10/350 µs) / 50 kA (10/350) per pool, BET-getest
• Beschermingsniveau < 1,7 kV
• Gekapselde, niet uitblazende vonkbanen
• Geschikt voor TN-C-netsystemen

Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Beschermingsgraad IP 65
  • 230/400 V-systeem
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 0 naar 2
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
Technische gegevens

Technische gegevens

Aanspreektijd <100 ns
Afleidstroom (8/20 µs) [totaal] 150 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 85 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP54
Beschermingsniveau [L-N] ≤1,7
Bliksempiekstroom (10/350 μs) 50 kA
Bliksempiekstroom (10/350) [totaal] 150 kA

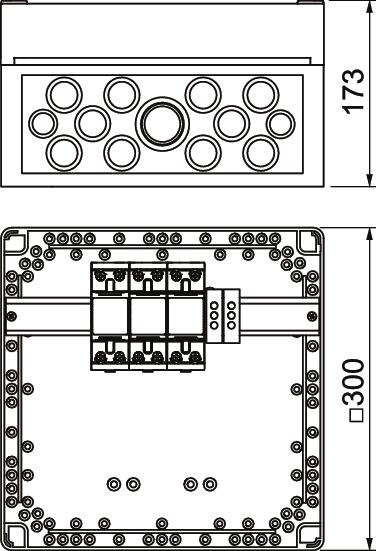

Breedte 300 mm
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 50 mm²
Doorsnede geleider vast (een-/meeraderig) min. 10 mm²
Hoogte 170 mm
Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC
Kortsluitvastheid 10 kA
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 10 kA
Lengte 300 mm
LPZ 0→2
Max. netzijdige overstroombeveiliging 500
Maximale continuespanning AC 255 V
Maximale voorverzekering 500 A
Montagetype voorgemonteerd in kast
Netvorm TN-C
Netvorm DC nee
Netvorm IT nee
Netvorm overig nee
Netvorm TN ja
Netvorm TN-C ja
Netvorm TN-C-S nee
Netvorm TN-S nee
Netvorm TT nee
Nominale afleidstootstroom (8/20 μs) 50 kA
Nominale spanning AC (50/60 Hz) 230 V
OBO_Nominale belastingsstroom (in-/uitgangsklem) 125 A
Signalering op het apparaat geen
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Testklasse type 1 ja
Testklasse type 2 ja
Uitblazend nee

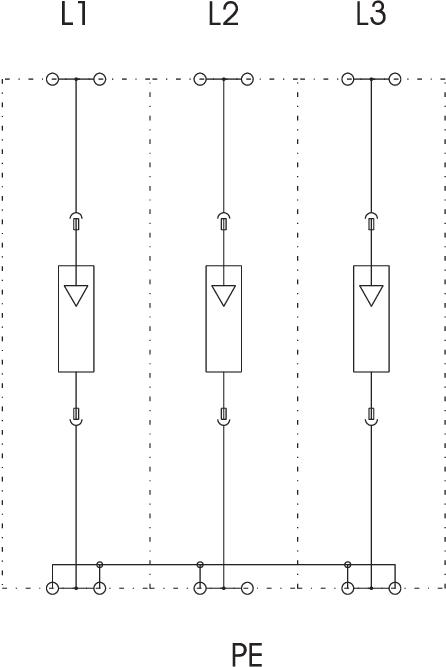

Uitvoering van de polen 3
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
MCD 50-B 3-VG 3 255 V IP54 5096874
1 Stuks
