Vloercontactdoos UDHOME2, met snoeruitlaat, zonder vloerbekledingsuitsparing, niet gemonteerd, messing, decorplaat: Oriental
Art.nr. 7368265 | EAN 4012197382254
- Productbeschrijving
-

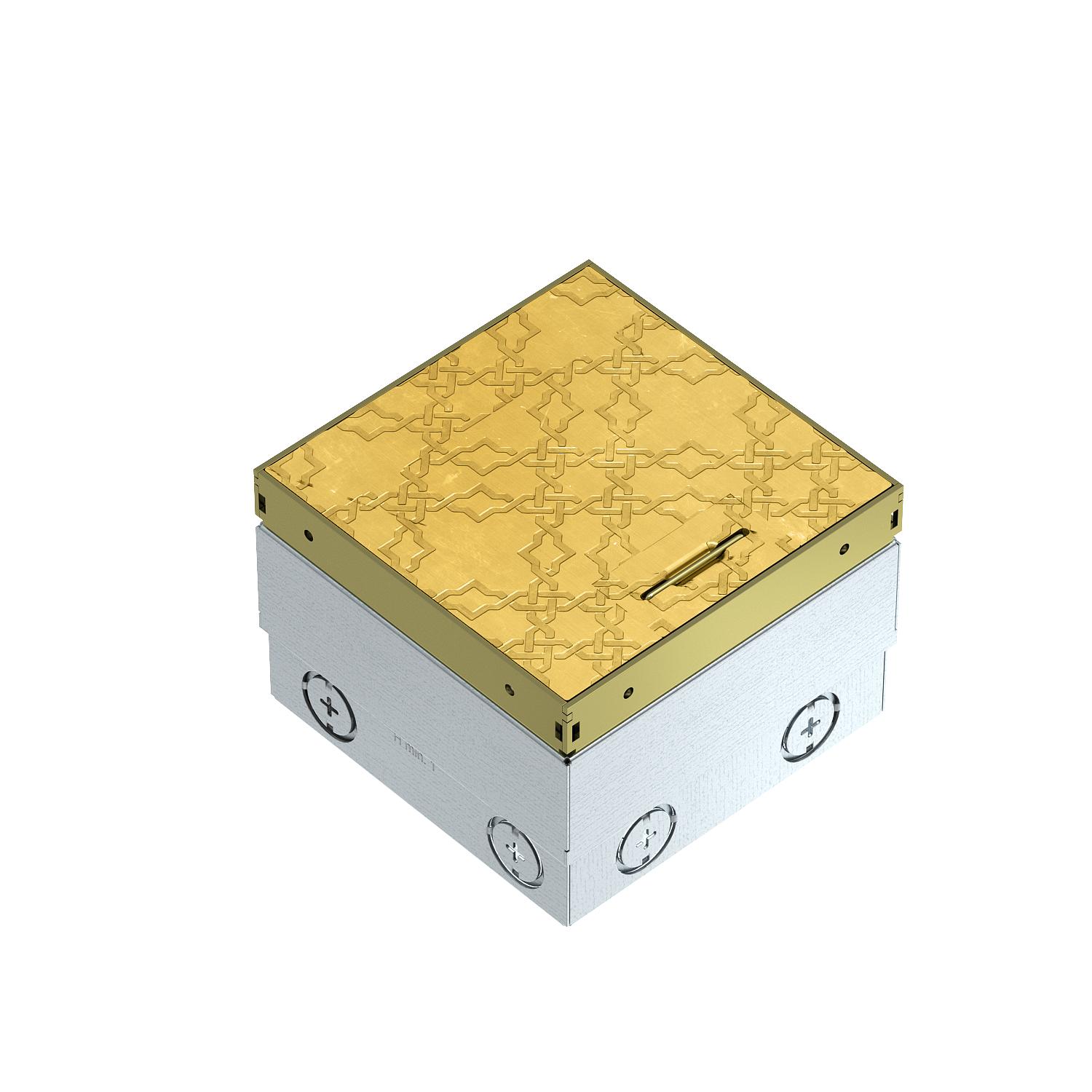

ProductbeschrijvingVierkante vloerdoos voor toepassing in droog onderhouden vloeren en voor inbouw in dekvloeren. Inbouwbehuizing met voorgeponste invoeropeningen voor buizen (M20/M25). Bovenste deel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 100 mm, met een nivelleringsbereik van + 35 mmZichtbare delen in messing in de vloerbekleding Deksel met decorplaat Oriental. Lege behuizing voor max. 2 modules 45®-inbouwapparaten in de montagedrager en 2 data-outlets in de optionele datatechniekdrager. De belastbaarheid van 15 kN is alleen in niet gebruikte toestand gewaarborgd.
-
- Technische gegevens
-
Technische gegevens

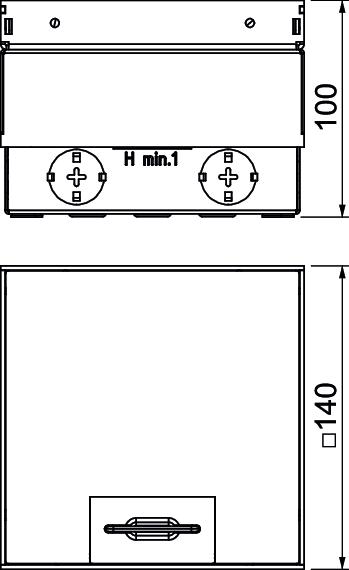

Aantal inbouwbare apparaten 2 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding nee Breedte 140 mm Dimensie 140x140x110 Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal nee Geschikt voor vlak gesloten ondervloerkanaal nee Heavy-duty uitvoering nee Hoogte 100 mm Lengte 140 mm Met uitsparing vloerbekleding nee Nominale maat voor inbouweenheden 2 Norm EN 50085-2-2 Openingsmechanisme Handvat Raamuitvoering Aanlegrand vloerbekleding Toelatingen VDE Toepassingsgebied in gebruikte situatie 6.101.1 droog vloeronderhoud Toepassingsgebied in niet gebruikte situatie 6.101.1 droog vloeronderhoud Uitrusting Lege behuizing Uitvoering vierkant Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, klein oppervlak tot 3.000 N Vloerhoogte max. 135 mm Vloerhoogte min. 100 mm Vloeronderhoud Droog - Alle typen
