Vloerdoos UDHOME4 met universele drager UT3, 3-voudige VDE, roestvast staal

Art.nr. 7427200 | EAN 4012195916383

7427200 / UDHOME4 2V V
15 mm
Productbeschrijving
Productbeschrijving

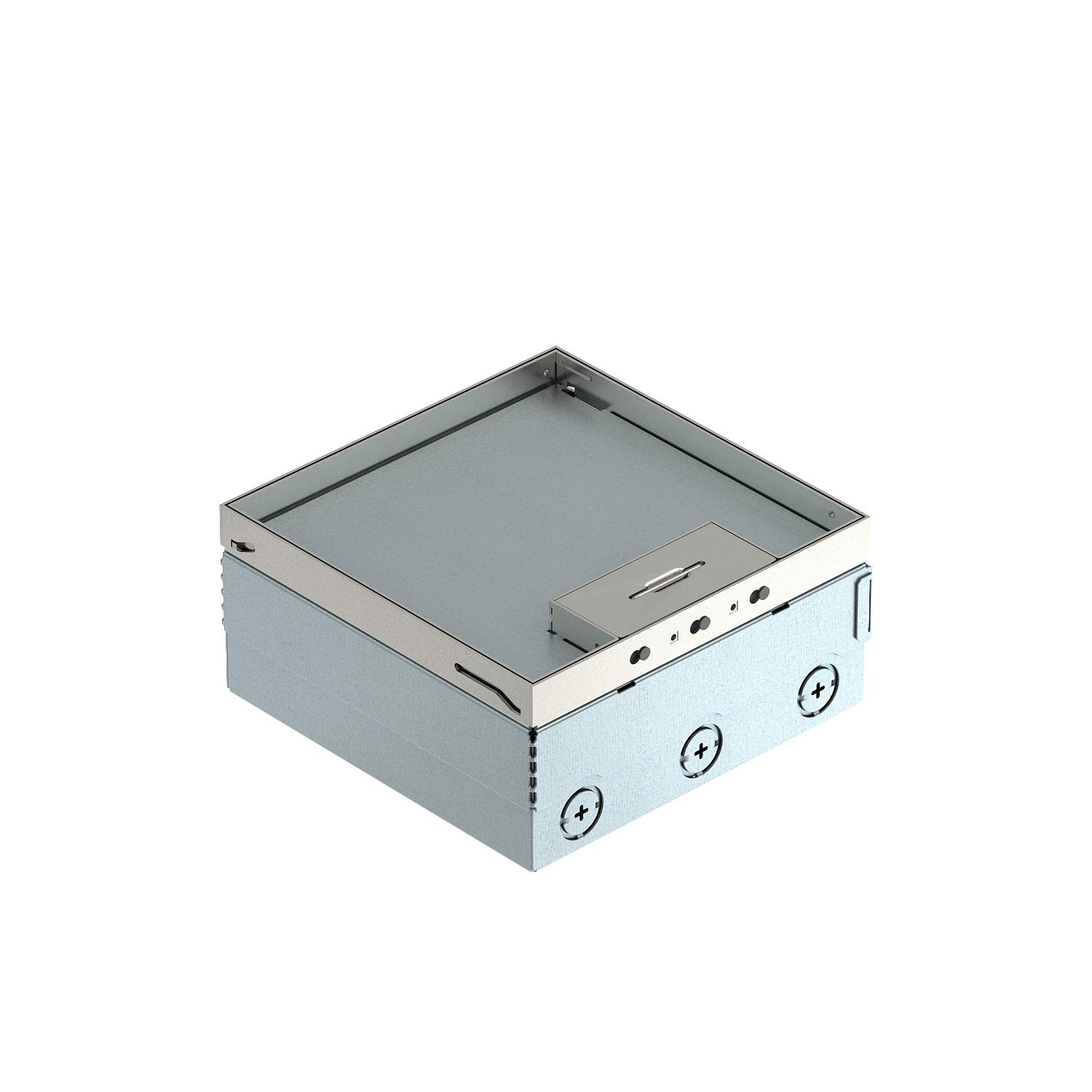

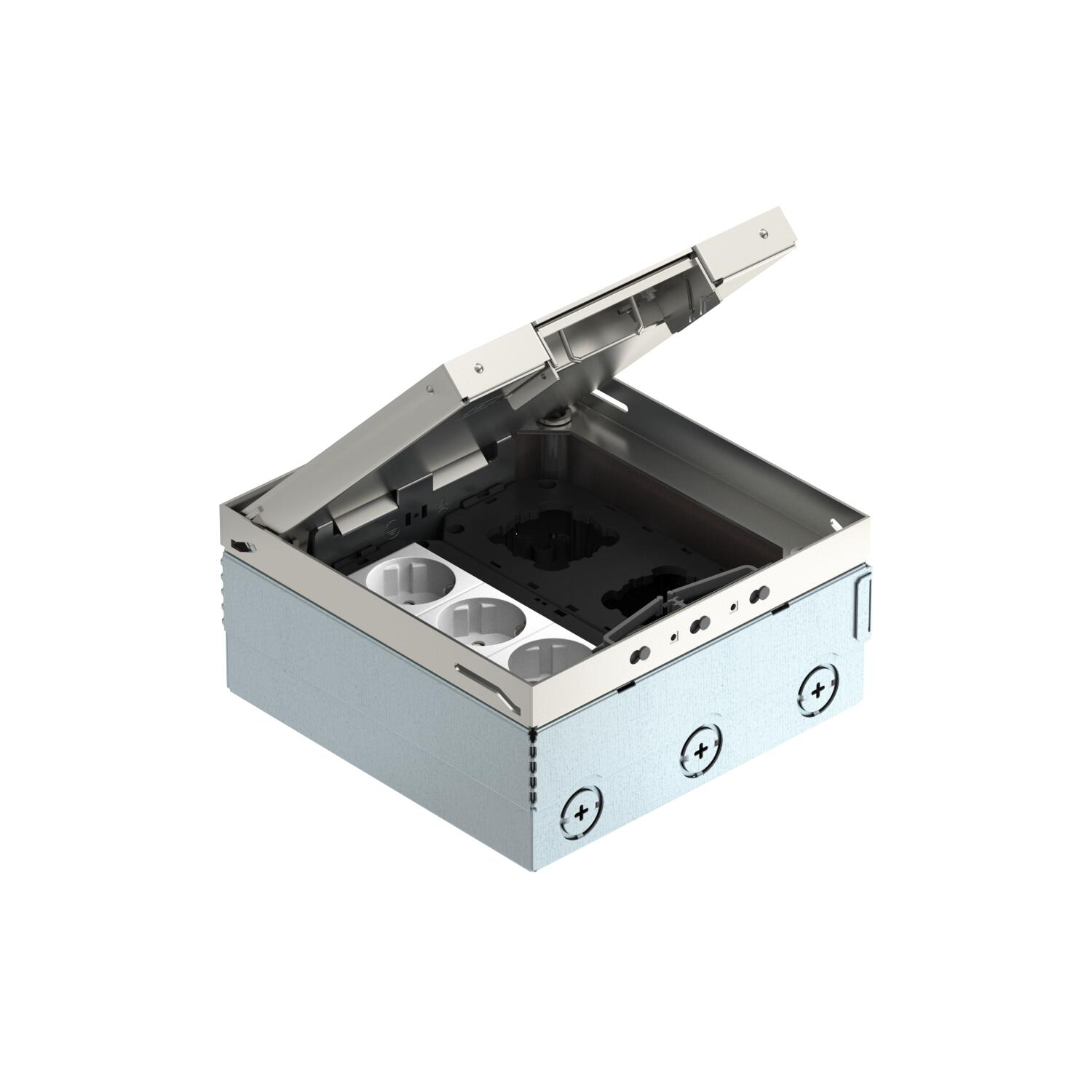

Vierkante vloerdoos voor toepassing in droog onderhouden holle vloeren en voor inbouw in afwerkvloeren binnen. Inbouwbehuizing met voorgestanste invoeropeningen voor buizen (M25). Met 2 universele dragers UT3 en een 3-voudige contactdoos. Bovenste deel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 95 mm, het nivelleringsbereik + 30 mm.
In de vloerbekleding zichtbare oppervlakken van RVS.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwdozen 2
Afm. h 95 mm
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Beschermraam vloerbekleding nee

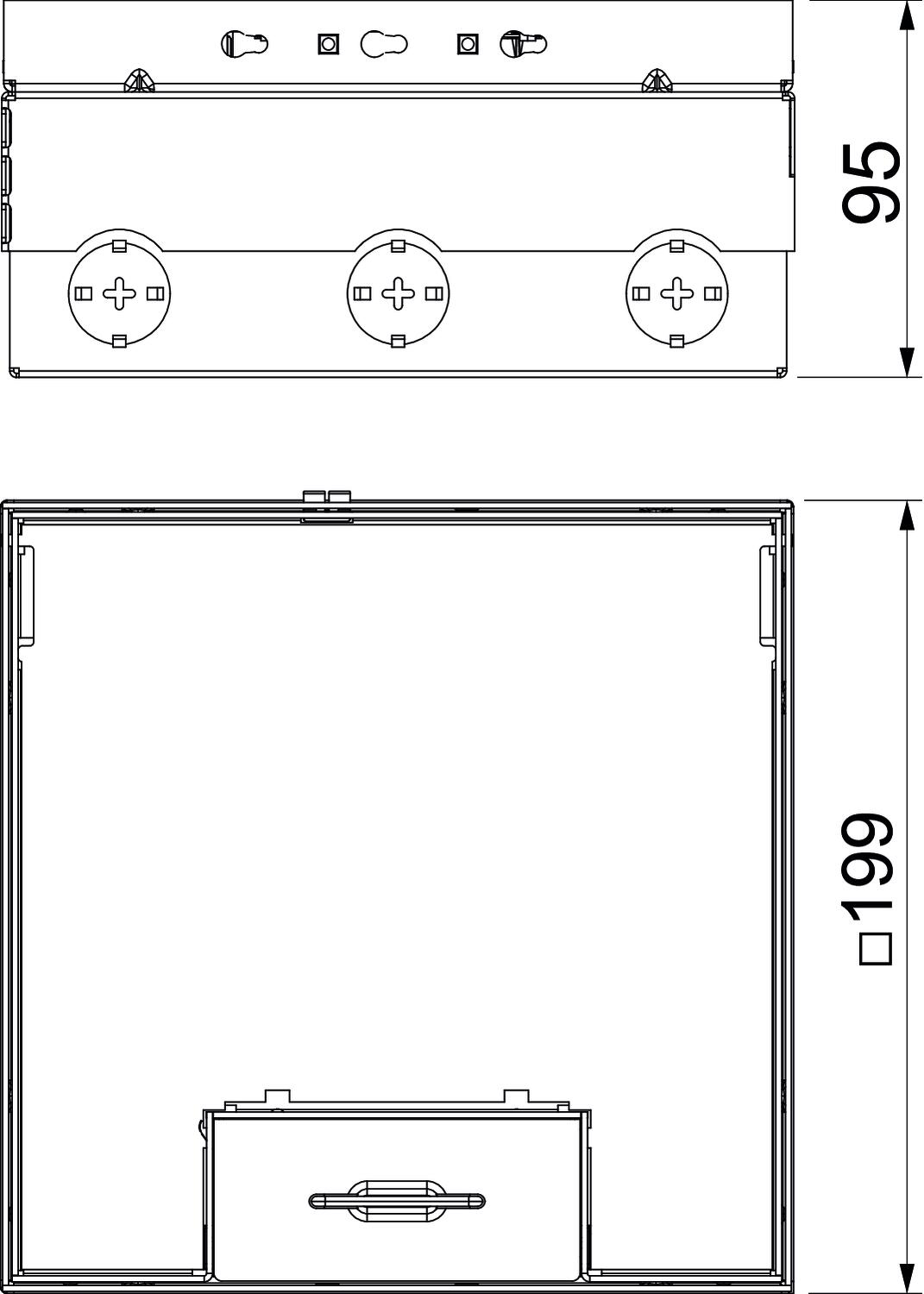

Breedte 202 mm
Breedte buitenmaat 199 mm
Breedte inbouwmaat 202 mm
Dekseluitvoering uitsparing vloerbedekking
Dikte vloerbedekking 15 mm
Geschikt voor inbouw in dubbele vloer nee
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal nee
Hoogte dekvloer max. 110 mm
Hoogte dekvloer min. 95 mm
Lengte 202 mm
Lengte buitenmaat 199 mm
Lengte inbouwmaat 202 mm
Materiaal Roestvast staal 1.4301
Met uitsparing vloerbekleding ja
Nivelleerbereik max. 125 mm
Nivelleerbereik min. 95 mm
Openingsmechanisme Handvat
Uitrusting 2 UT3, 3-voudige VDE-contactdoos
Uitvoering vierkant
Uitvoering leidinguitlaat Draaibare snoeruitgang
Vloerhoogte max. 125 mm
Vloerhoogte min. 95 mm
Alle typen

Alle typen

Type Dikte vloerbedekking Art.nr. Aantal kl. VKE
UDHOME4 2V V 15 mm 7427200
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Ophoogstuk voor vloerdoos UDHOME4 Ophoogstuk voor vloerdoos UDHOME4 HE60 UDHOME4 7427440
1 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring UDHOME4 2V V / 7427200 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
