Wand- en klemconsole AWSS FT 910 | 6,5

morepic-1

morepic-2

Wand- en klemconsole AWSS FT

Art.nr. 6417934 | EAN 4012196340699

Art.nr. / Type

Breedte

F in kN

Productbeschrijving

Productbeschrijving

Wandconsole in zware uitvoering.

Technische gegevens

Afmetingen

Afm. H	366 mm
Breedte	910 mm
Dimensie	B910mm
F in kN	6,5 kN
Functiebehoud	nee
Gatdiameter	14 mm
Hoogte	366 mm
Kleur	zink
Lengte	400 mm

Maat A	400 mm
Maat b	160 mm
Maat B	910 mm
Maat b1	240 mm
Maat b2	320 mm
Materiaal	Staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Wandconsole

Alle typen

Alle typen

Type	Breedte	F in kN	Art.nr.	Aantal	kl. VKE
AWSS 21 FT	210 mm	10 kN	6417906	Stuks	1 Stuks
AWSS 31 FT	310 mm	10 kN	6417910	Stuks	1 Stuks
AWSS 41 FT	410 mm	10 kN	6417914	Stuks	1 Stuks
AWSS 51 FT	510 mm	10 kN	6417918	Stuks	1 Stuks
AWSS 61 FT	610 mm	10 kN	6417922	Stuks	1 Stuks
AWSS 71 FT	710 mm	8 kN	6417926	Stuks	1 Stuks
AWSS 81 FT	810 mm	7 kN	6417930	Stuks	1 Stuks
AWSS 91 FT	910 mm	6,5 kN	6417934	Stuks	1 Stuks
AWSS 101 FT	1010 mm	6 kN	6417938	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Platkopbout met combimoer F	FRSB 6x12 F	6406122	Stuks	100 Stuks

Downloads

Specificatieblad AWSS 91 FT / 6417934 , 0.18MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring AWSS 91 FT / 6417934 , 0.15MB , pdf

REACH Conformiteitsverklaring AWSS 91 FT / 6417934 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AWSS 91 FT / 6417934 , 0.12MB , pdf

Download

Milieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

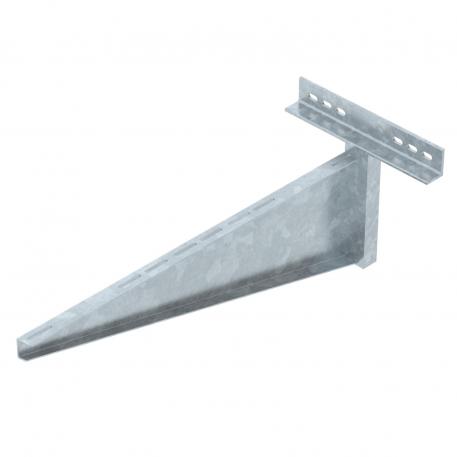

Productgrafiek AWSS 91 FT / 6417934, 51.87 kB, jpg

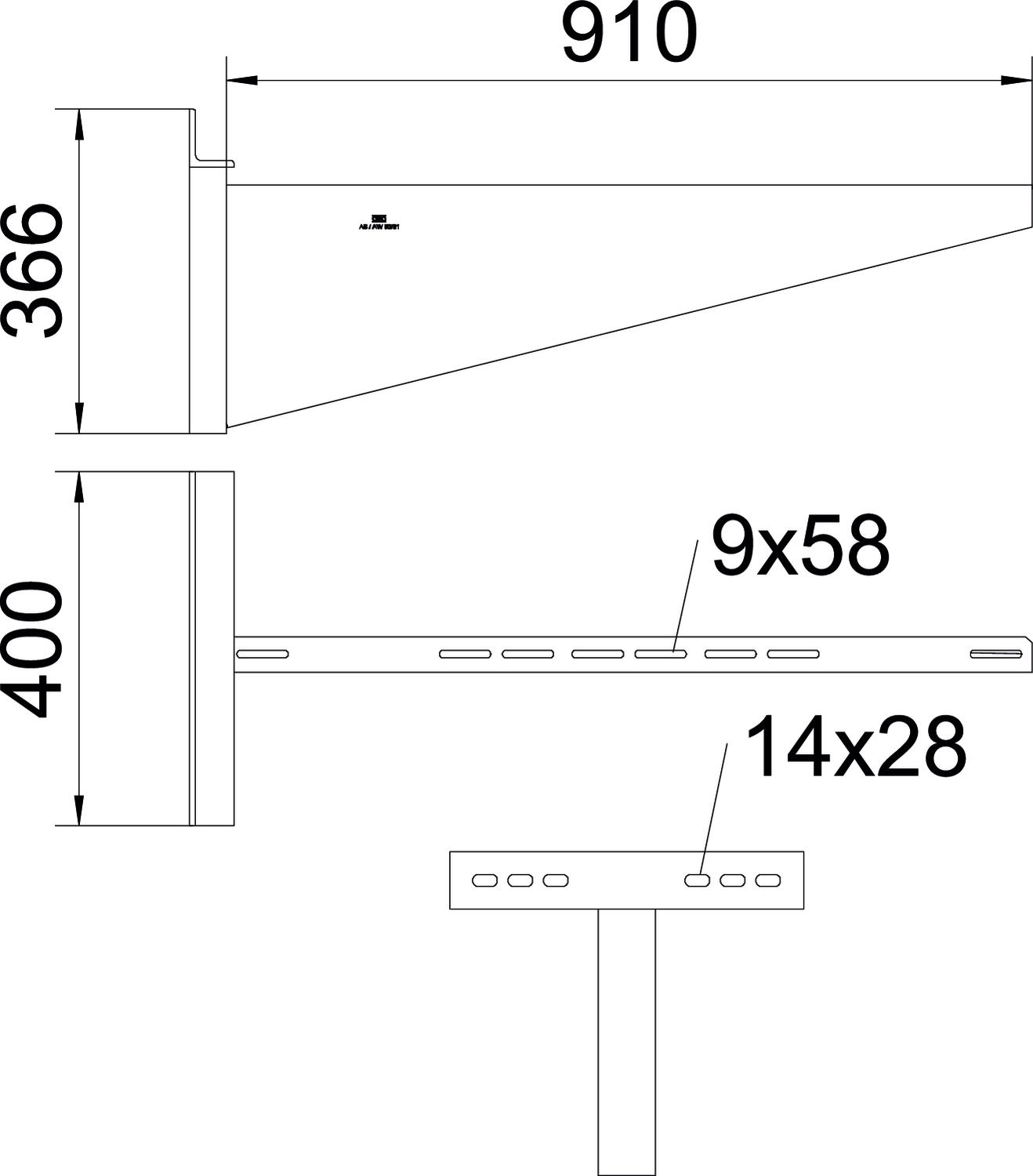

Dimensionale tekening AWSS 91 FT / 6417934, 64.97 kB, jpg

AWSS 91 FT / 6417934

6417934_KSTP1.stp, 120.61 kB
