Wand- en profielconsole AWG 15 FT
Art.nr. 6420610 | EAN 4012196662593
- Productbeschrijving
-

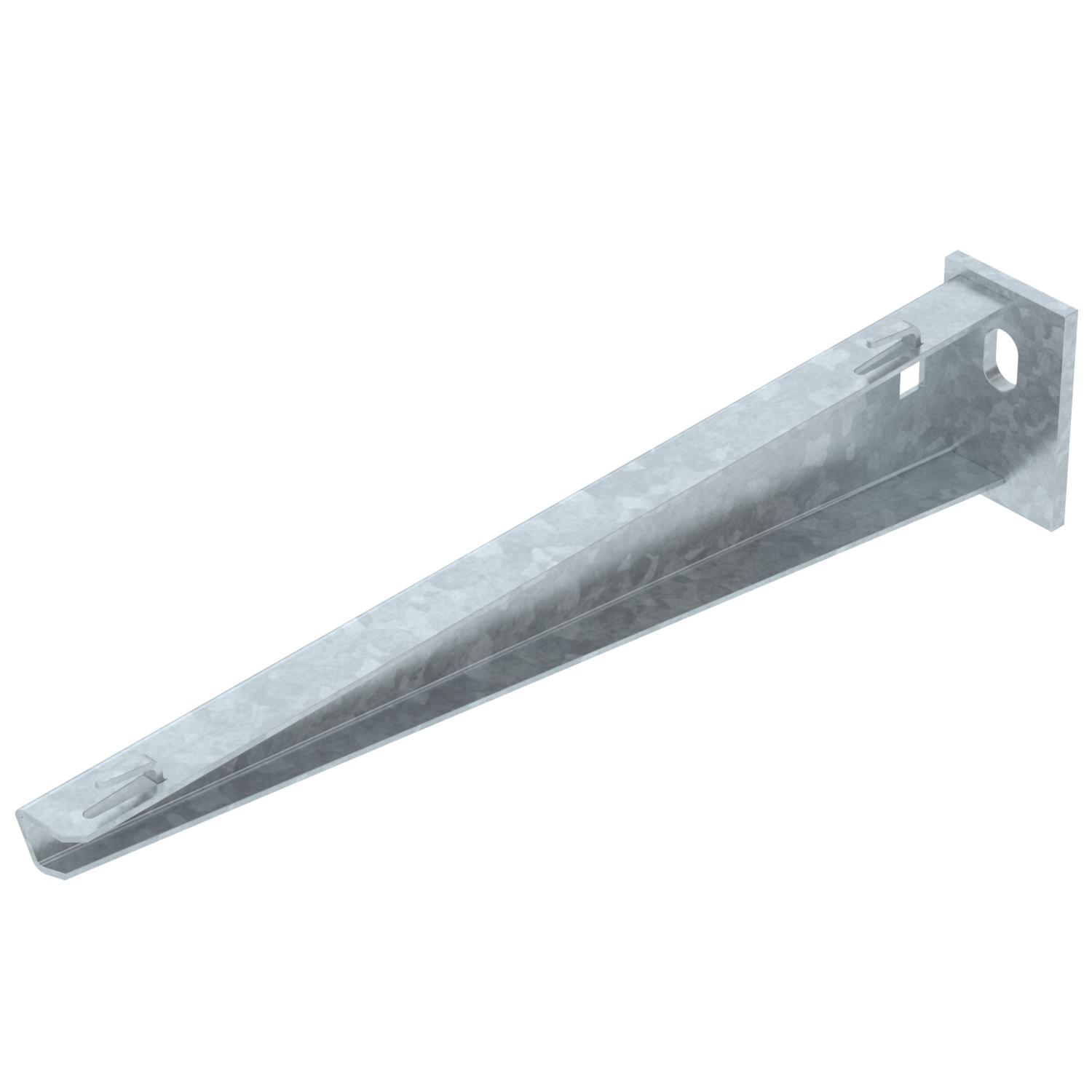

ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat voor schroefloze bevestiging van een draadgoot.
-
- Technische gegevens
-

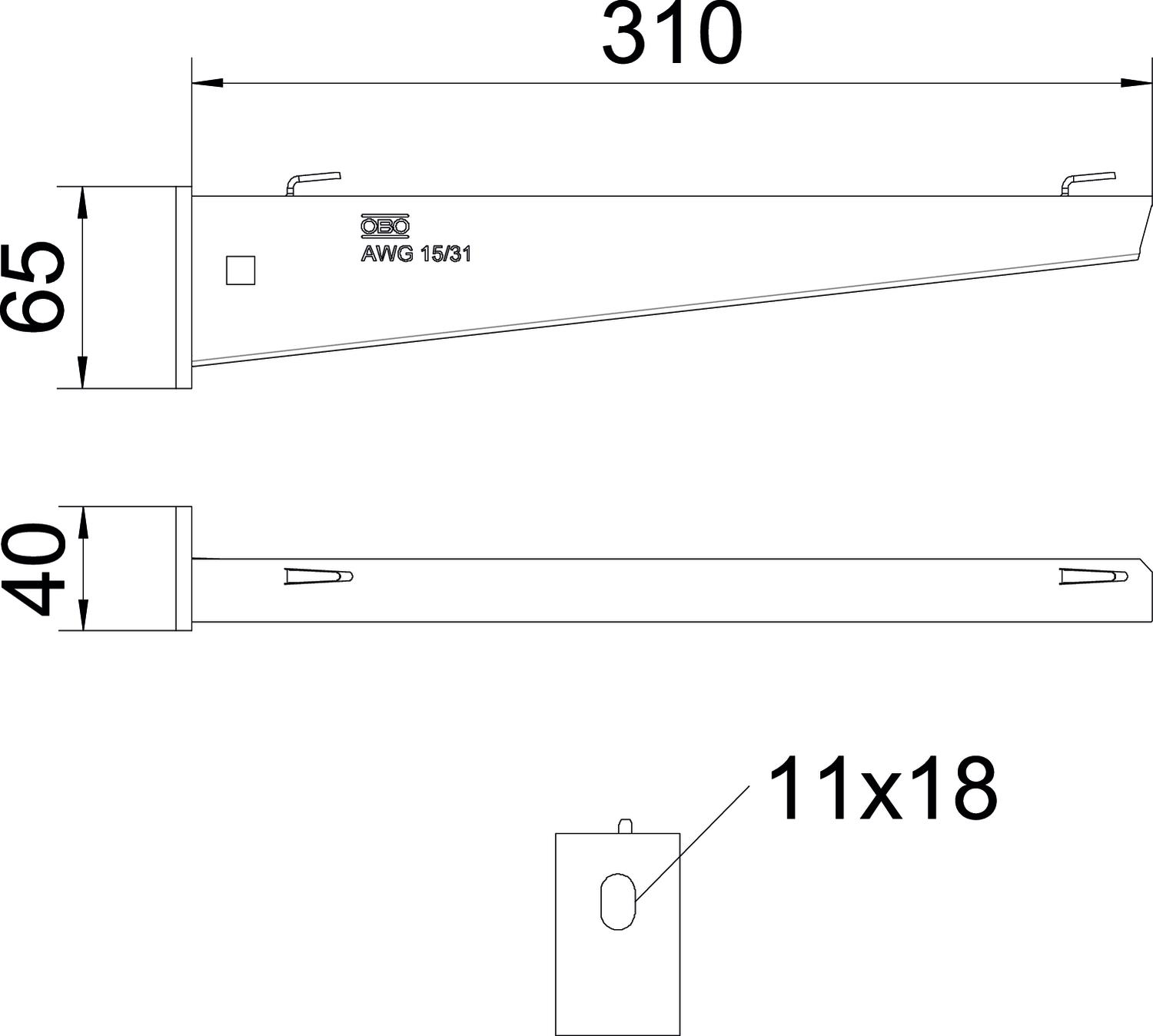

Afmetingen
Afm. H 65 mm Breedte 310 mm Dimensie B310mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 65 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 310 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 300 mm voorbreedte min. 300 Technische gegevens

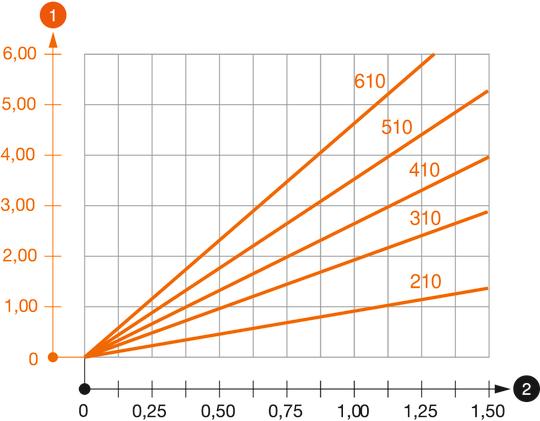

Belastingsdiagram console type AW G 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
