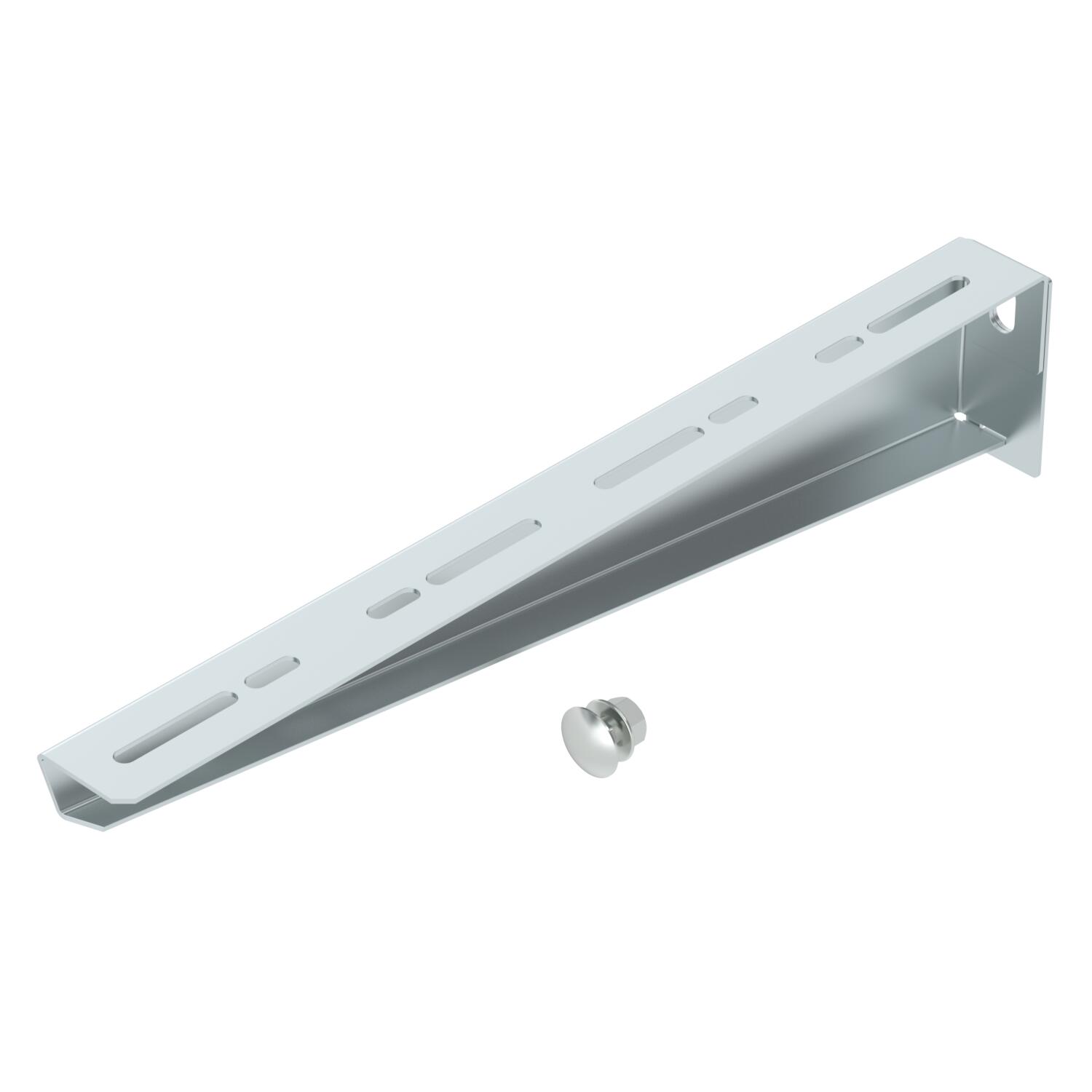

Wand- en profielconsole MWA 12 FS
Art.nr. 6424759 | EAN 4012196637096
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole in geplooide uitvoering.
-
- Technische gegevens
-

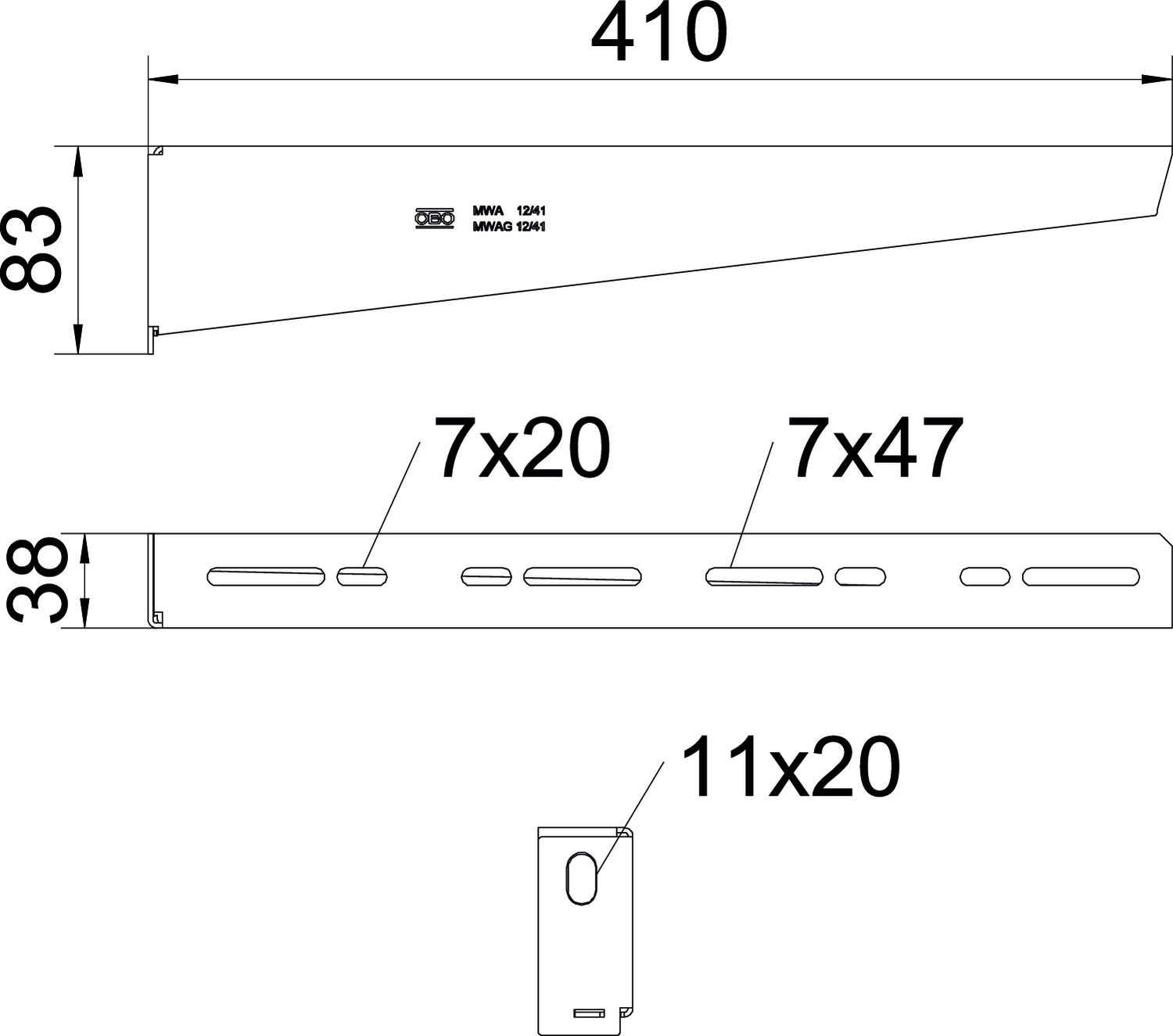

Afmetingen
Afm. H 83 mm Breedte 410 mm Breedte 16 in CO₂-voetafdruk (GWP) van wieg tot poort 1,9038 kg CO₂e / 1 Stuk Dimensie B410mm F in kN 1,2 kN Functiebehoud ja Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 83 mm Hoogte 3,27 in Kleur zink Lengte 38 mm Maat A 38 mm Maat B 410 mm Maß W 410 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingdiagram console type MWA 12
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Snelbevestiging
FCM F 6424548 50 Stuks - Downloads
-
