Wand- en profielconsole MWAG 12 FS
Art.nr. 6424608 | EAN 4012196325030
- Productbeschrijving
-

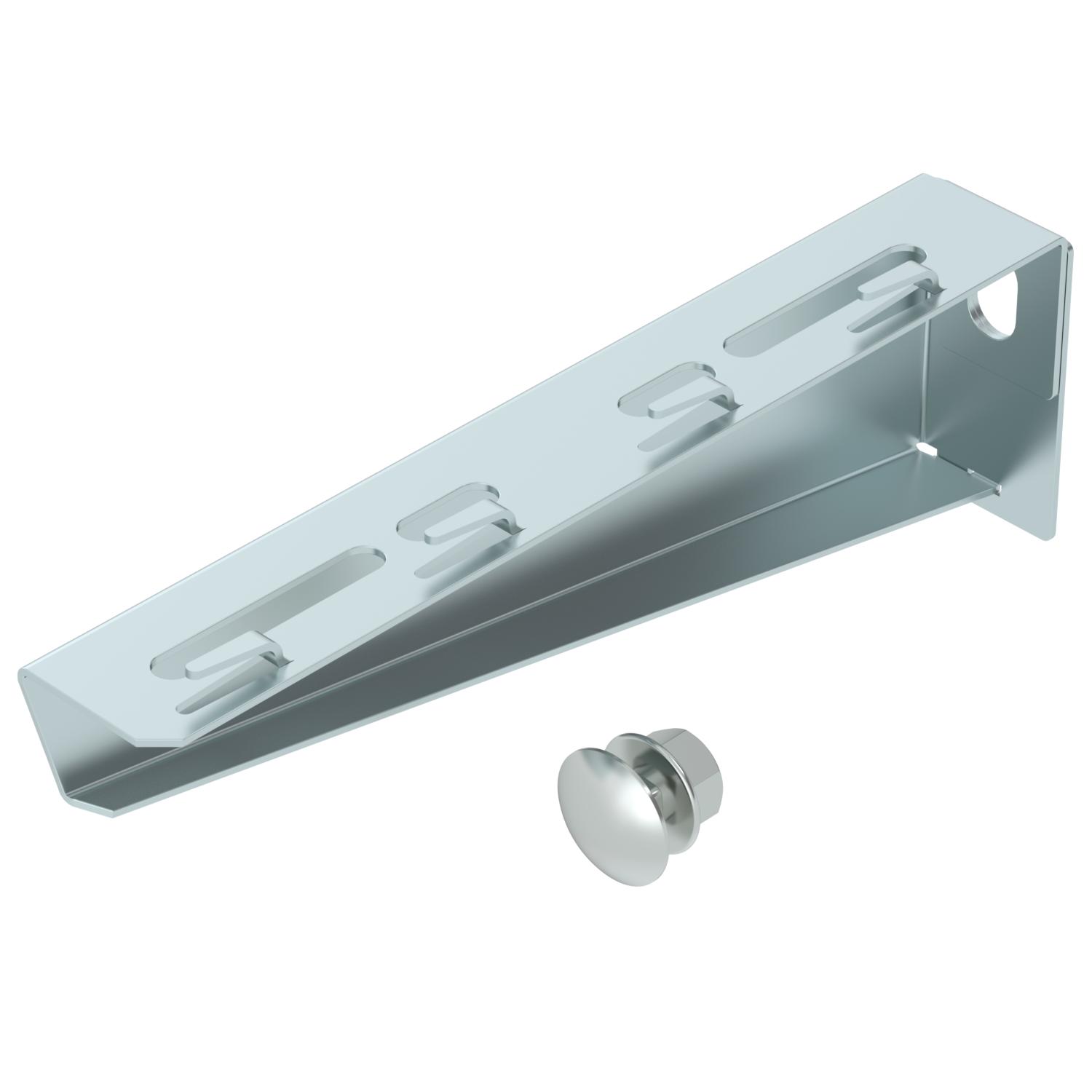

ProductbeschrijvingLichte wand- en profielconsole in gekantelde uitvoering voor schroefloze bevestiging van een draadgoot.
-
- Technische gegevens
-

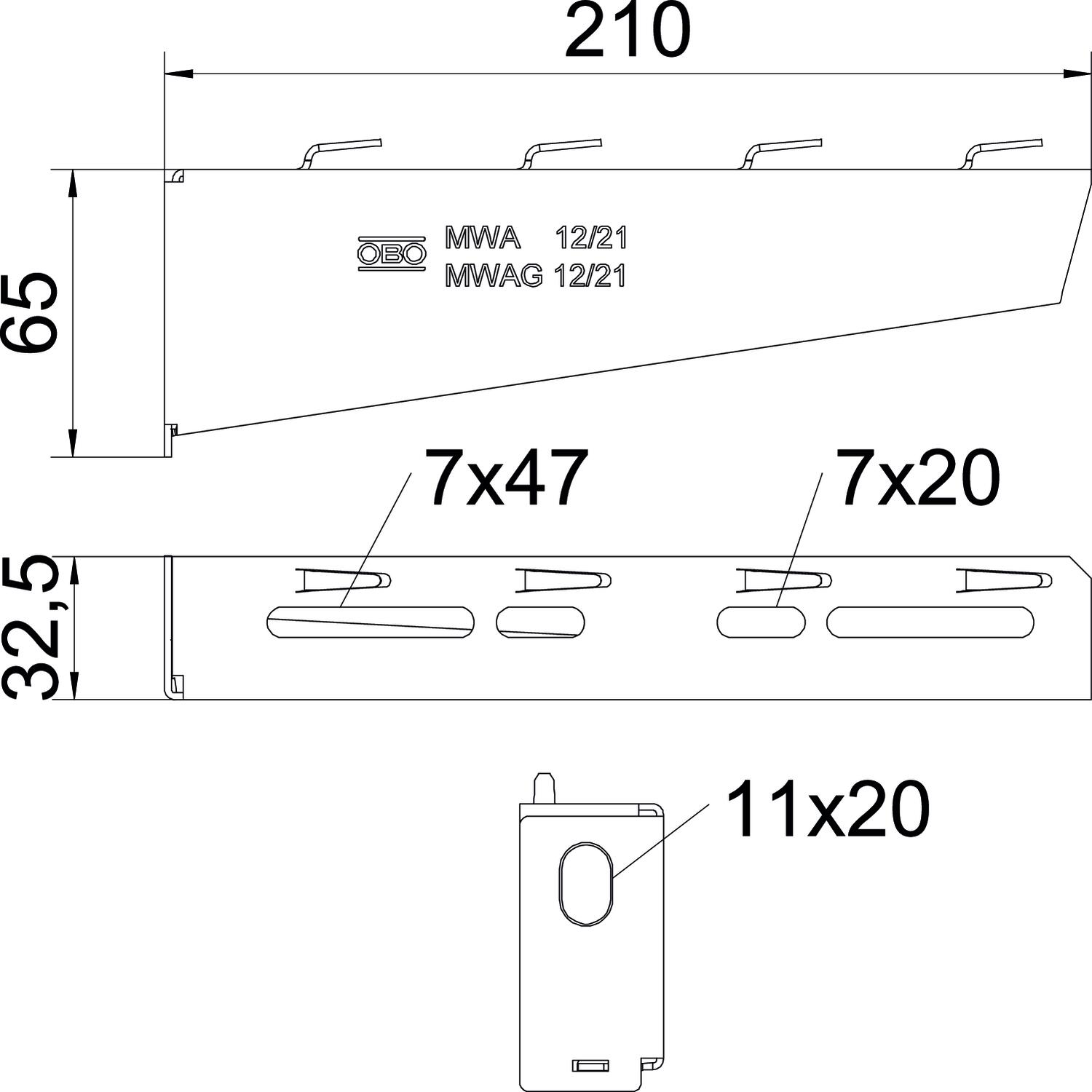

Afmetingen
Afm. H 65 mm Breedte 210 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,6658 kg CO₂e / 1 Stuk Dimensie B210mm F in kN 1,2 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 65 mm Kleur zink Lengte 32,5 mm Maat A 32,5 mm Maat B 210 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 200 mm voorbreedte min. 200 Technische gegevens
Belastingsdiagram console type MWAG 12
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
